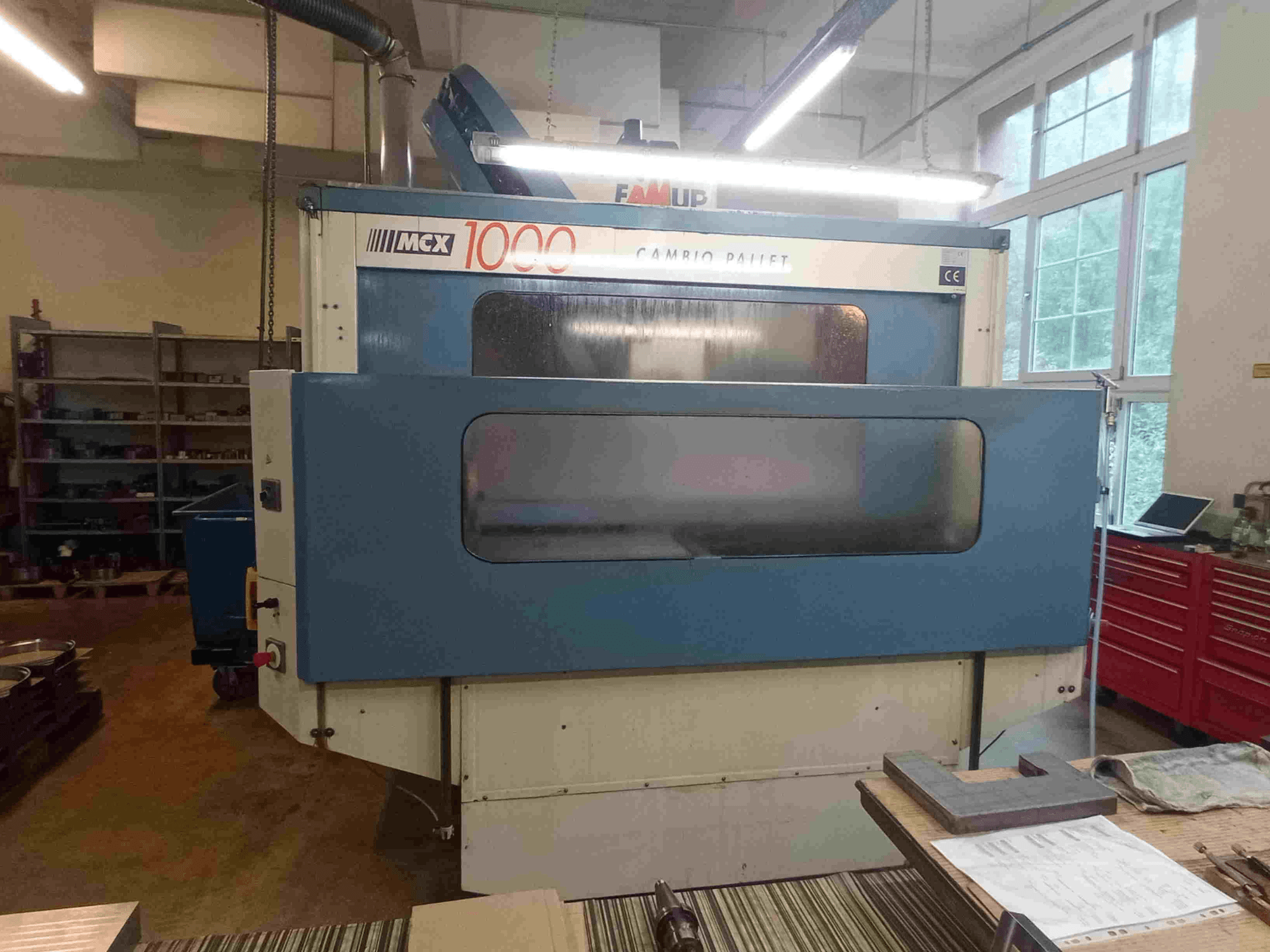

FAMUP - MCX 1000DE-MIL-FAM-1997-00003

- Maschinenstatus / Betriebshistorie: ca. 5 Jahre im 2-Schicht-Betrieb, der Rest im 1-Schicht-Betrieb; Betriebsstundenzähler nicht vorhanden

- Steuerung: Siemens Sinumerik 810M GA3

- Längsverfahrweg (X-Achse): 1.100 mm (mit Palettenwechsler)

- Querverfahrweg (Y-Achse): 480 mm

- Vertikalhub (Z-Achse): 470 mm

- Nutzfläche des Palettentisches: 1.000 x 450 mm (2 Paletten)

- T-Nuten (Palette): 5 x 14 x 80 mm

- Tischbelastbarkeit: 600 kg

- Palettenwechselzeit: 9 Sek.

- Spindeldrehzahl: 50 – 8.000 U/min (Option Hochgeschwindigkeitsspindel)

- Spindelkonus: SK 40 / ISO 40 (DIN 69871)

- Spindelmotorleistung: 11,25 kW (30 min) / 9 kW (S1-Dauerbetrieb)

- Arbeitsvorschub (X, Y, Z): 10.000 mm/min

- Eilgang (X, Y, Z): 24.000 mm/min

- Kapazität des Werkzeugmagazins: 30 Plätze (Kettenmagazin)

- Max. Werkzeugdurchmesser: 110 mm

- Maximale Werkzeuglänge: 280 mm

- Max. Werkzeuggewicht: 6 kg

- Werkzeugwechselzeit: 3 s (5 s von Span zu Span)

- Gesamtleistungsaufnahme: 18 kW

- Gesamtabmessungen der Maschine (L x B x H): 3.500 x 3.150 x 3.000 mm

- Zusätzliche Ausstattung und Zubehör:

- CNC-Drehtisch der 4. Achse (250 mm Durchmesser) mit pneumatischem Reitstock

- Tragbarer elektronischer Handlauf / Handrad

- Ersatzbälge für die Z-Achse

- Verschiedene Zahnriemen für Maschine und 4. Achse

- Spannzangenhalter für Kettenmagazin

- Starres Gewindeschneiden (Gewindeschneiden ohne Längenausgleichsfutter)

- Spritzschutzkabine mit Halogen-Arbeitsleuchte

- Kühlmittelsystem mit integrierten Spüldüsen für optimalen Spanabfluss

- Spänewanne / -behälter

- Automatische Zentralschmieranlage

- Schaltschrankkühlung / Wärmetauscher
