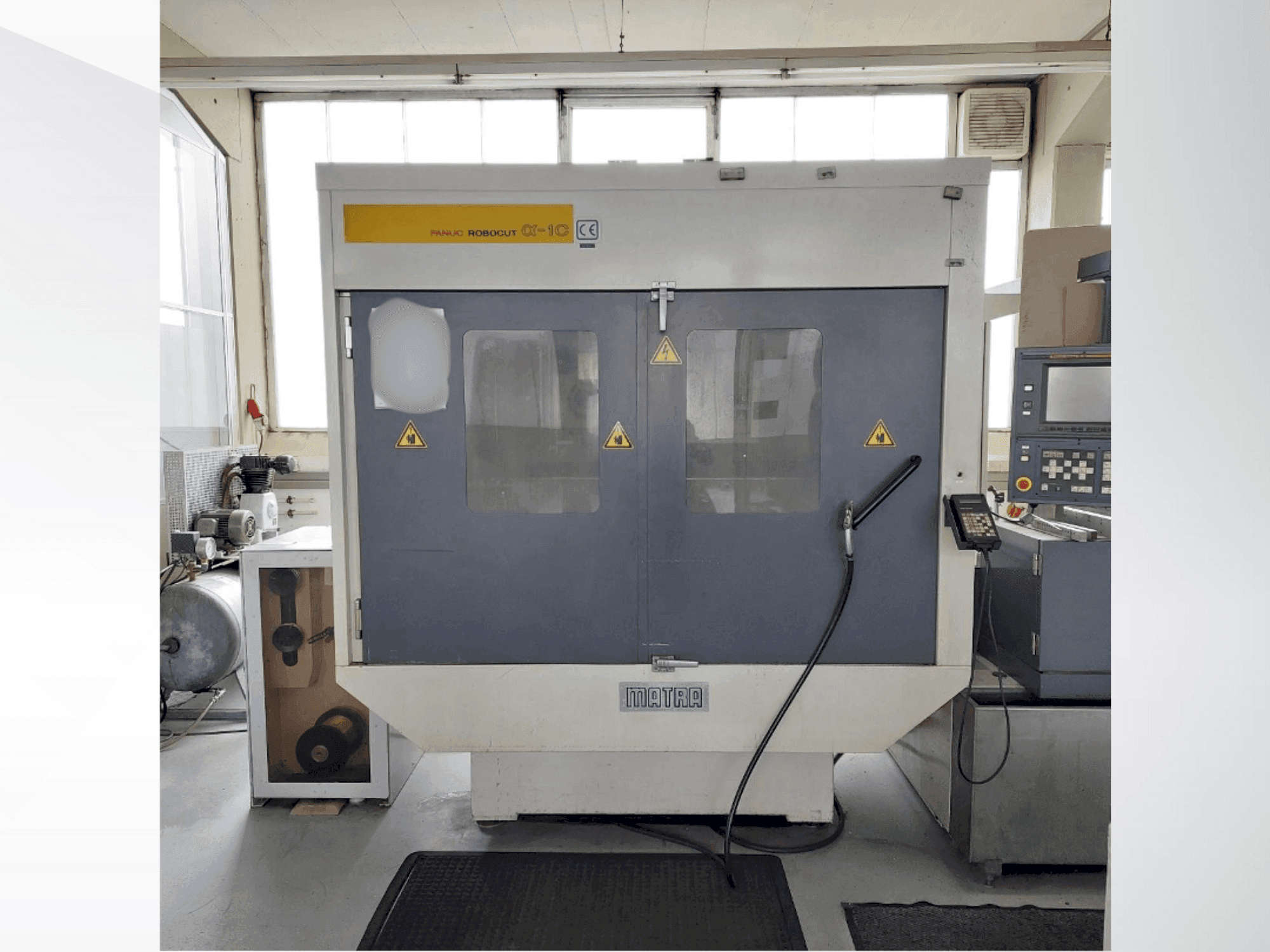

FANUC - Robocut Alpha 1CDE-EDM-FAN-1997-00001

Zusätzliche Ausrüstung

• Bedra-Drahtabwickelvorrichtung BAS 45/100E (links neben der Maschine), geeignet für Drahtspulen mit einem Gewicht von bis zu 45 kg

Vorteile der Maschine

Qualitative Vorteile der Maschine

• Moderne Steuerung mit Fanuc System 16-wb

• Vielseitige Drahtabwicklungsmöglichkeiten mit einstellbarem Drahtdurchmesser und -spannung

Technische Vorteile der Maschine

• Maschinentyp: CNC-Drahterodiermaschine (Wire Electrical Discharge Machine)

• Steuerungssystem: FANUC System 16-WB (32-bit CNC)

• Anzahl der gesteuerten Achsen: 5

• Koordinatenverfahrweg X-Achse: 520 mm

• Koordinatenverfahrweg Y-Achse: 370 mm

• Koordinatenverfahrweg U-Achse: ±60 mm

• Koordinatenverfahrweg V-Achse: ±60 mm

• Verfahrweg Z-Achse: 300 mm (275 mm im Wasserbad möglich)

• Maximaler Kegelwinkel: ±30° / 80 mm

• Optionaler maximaler Verjüngungswinkel: ±45° / 40 mm

• Eilgang X-Achse: 900 mm/min

• Eilgang Y-Achse: 900 mm/min

• Eilgang U-Achse: 450 mm/min

• Eilgang V-Achse: 450 mm/min

• Eilgang Z-Achse: 450 mm/min

• Maximaler Eilgang: 900 mm/min

• Kleinste Antriebsschrittweite: 0,0001 mm

• Minimales Eingabeintervall: 0,0001 mm

• Minimales Befehlsinkrement: 0,0001 mm

• Maximal programmierbares Maß: ±9999,9999 mm

• Programmier-Modus: Inkremental/Absolut

• Interpolation: Linear und kreisförmig

• Programmspeicherkapazität: 280 m

• Kontrollanzeige: 9,5 Zoll Plasma-Farbbildschirm

• Schnittstelle: RS-232C lesen / drucken

• Skalierungsbereich: 0.001 - 99.999 ×

• Drehfunktion: ±0,001° - ±360°

• Drahtdurchmesser-Kompensation: ±99,9999 mm

• Maximale Schnittvorschubrate: 25 mm/min

• Material der Drahtführungselemente: Diamant

• Anwendbarer Drahtdurchmesser: 0,2 - 0,3 mm

• Einstellbare Drahtgeschwindigkeit: 0 - 15 m/min

• Drahtspannungsbereich: 200 - 2500 g

• Maximale Werkstück-Spannfläche: 750 × 590 mm

• Maximale Werkstückgröße: 790 × 730 × 275 mm

• Maximale Werkstückhöhe (Wasserbad): 300 mm (275 mm eingetaucht)

• Maximales Werkstückgewicht mit Koaxialspindel: 650 kg

• Maximales Werkstückgewicht mit Wasserbad: 450 kg

• Zulässige Werkstückmasse: 650 kg

• Gewicht der Maschine: ca. 2600 kg

• Masse der Maschine (Typenschild): 2.3 t

• Breite der Maschine: 3270 mm

• Maschinentiefe: 2610 mm

• Höhe der Maschine: 2240 mm

• Erforderliche Aufstellfläche: 4000 × 2860 mm

• Stromversorgung: 380 / 400 / 415 V ±10-15 %

• Elektrische Phasen: 3-Phasen

• Frequenz: 50 / 60 Hz

• Leistungsanforderung: 11 kVA

• Anschlusswert mit Kühler: 14 kVA

• Kleinste Befehlsauflösung: 0,0001 mm

• Maximaler programmierbarer Bereich: ±9999,9999 mm

• Bedra Drahtabwickelgerät: BAS 45/100E

• Maximales Gewicht der Drahtspule (mit Abwickelvorrichtung): 45 kg

• Betriebsstunden: 52881.1 h

Zusätzliche Informationen

Maschine noch unter Strom
