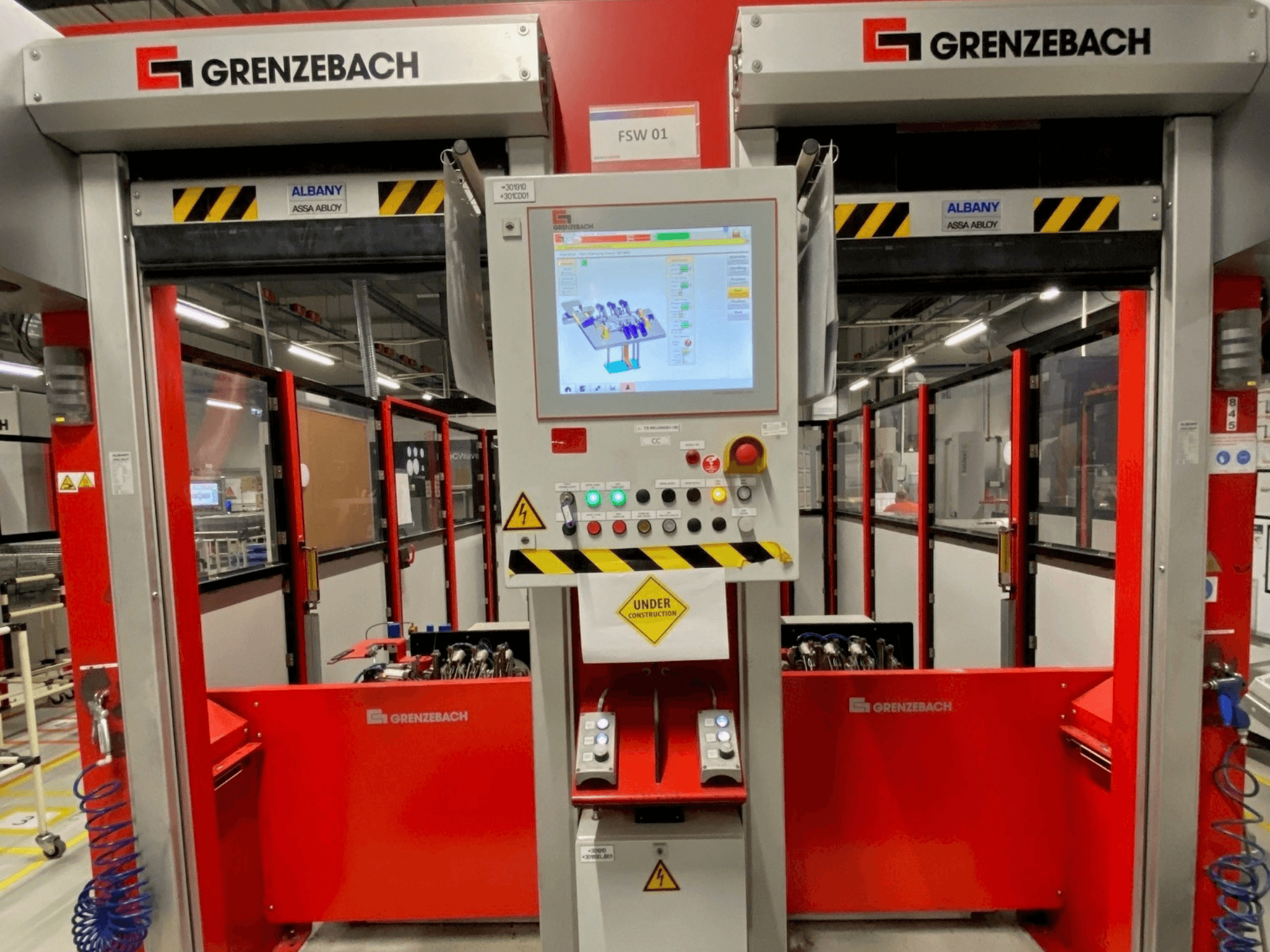

GRENZEBACH - FSW GenRob 01HU-ROB-GRE-2016-00001

• Wiederholgenauigkeit der Position: ±0,08 mm

• Arbeitsvolumen: 68 m³

• Einbaulage: Boden

• Schutzart: IP65

• Vertikale Prozesskraft: 8.000 N

• Horizontale Prozesskraft: 8.000 N

• Steuerung: KUKA KR C4

FSW-Spindel

• Hersteller: MAG IAS

• Typ: FSW2.2 / HSK63

• Werkzeughalter: HSK 63 A

• Max. Spindeldrehzahl: 10.000 U/min

• Nenndrehzahl der Spindel: ca. 3.900 U/min

• Nenn-Drehmoment S1: 42 Nm

• Max. Drehmoment S6 40 %: 52 Nm

• Nennleistung der Spindel S1: ca. 17 kW

• Motortyp: Asynchron

• Nennstrom des Motors: 33 A

• Kühlung: Wasser/Glykol (max. 5 bar)

• Spindelgewicht: 90 kg

• Max. Spindeldurchmesser: 300 mm

• Spindellänge ca.: 285 mm

• Lagertyp: Hybrid

• Lagerdurchmesser: 80 mm

Werkzeugspannung

• System: MAPAL KS 63-08

• Zugkraft: 18 kN

• Werkzeugspannung: manuell

• Spindelkraftsensoren: 3 × 120°

Werkstückspannung / Hydraulik

• Hersteller: Römheld

• Hydraulikaggregat: 8457-104

• Max. Betriebsdruck: 200 bar

• Betriebsdruckeinstellung: 150 bar

• Durchfluss: 2,0 l/min

• Tankinhalt: 27 l

• Hydraulikflüssigkeit: HLP 32

• Motorleistung: 0,75 kW

• Versorgung: 400 V / 50 Hz

Elektrik / Versorgung

• Betriebsspannung: 400 V

• Frequenz: 50 Hz

• Steuerspannung: 24 V DC

• Leistungsaufnahme: ca. 28 kW

• Mindestdruck der Druckluft: 6 bar

• Druckluftverbrauch: ca. 4 m³/h

Zusatzausstattung

• Roboterzellengehäuse: 301.910 + MCC01

• Schutztür: Assa Abloy Albany RP 300 (EN 13241-1)

• Absicherung des Arbeitsbereichs: Lichtvorhänge

• Hydraulisches Spannsystem (Römheld HPU 8457-104)

• Spindelkühlaggregat (Wasser/Glykol)

• KUKA KR C4-Steuerungsschrank

• Manueller Bedienplatz
