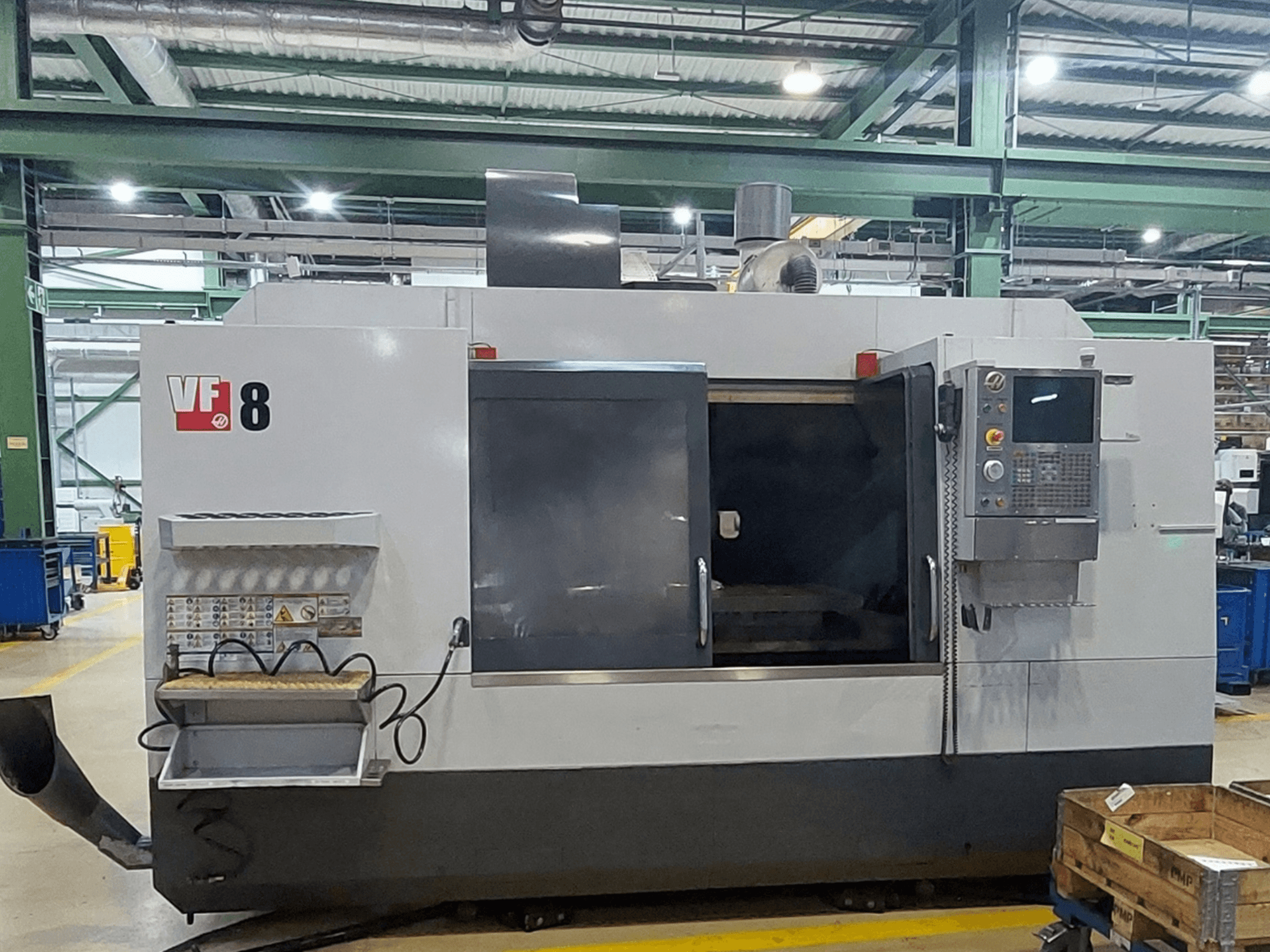

HAAS - VF-8PL-MIL-HAA-2015-00004

• CE-Kennzeichnung: Ja (gemäß Typenschild)

• CNC-Steuerung

  • Haas-CNC-Steuerung, Classic-Generation

  • 15-Zoll-Farb-LCD

  • USB-Anschluss

  • Programmspeicher: 1 MB

  • Schlüsselschalter zur Speichersperre

  • Fernbedienung mit Farbdisplay

• Verfahrwege und Vorschubgeschwindigkeiten

  • Abstand von der Spindelspitze zum Tisch: 102–864 mm

  • Eilgang (X/Y/Z): 15,2 m/min

  • Maximale Schnittvorschubgeschwindigkeit: 12,7 m/min

• Arbeitstisch

  • Tischabmessungen: 1626 × 914 mm

  • Maximale gleichmäßig verteilte Tischbelastung: 1814 kg

• Spindel

  • Maximales Drehmoment: 122 Nm bei 2000 U/min

  • Antrieb: Inline-Direktantrieb mit Vektorregelung

  • Lagerschmierung: Luft-/Öleinspritzung

  • Kühlung: Flüssigkeitsgekühlt

  • Starres Gewindeschneiden

• Werkzeugwechsler

  • Seitlich montiert, Doppelarm

  • Max. Werkzeugdurchmesser (alle Taschen belegt): 76 mm

  • Max. Werkzeugdurchmesser (benachbarte Taschen leer): 152 mm

  • Max. Werkzeuglänge ab Messlinie: 406 mm

  • Werkzeugwechsel: 2,8 s

  • Span-zu-Span: 3,6 s

• Kühlmittel

  • Flutkühlsystem

  • Kühlmittelbehälter-Fassungsvermögen: 360 Liter

  • Programmierbare Kühlmitteldüse

• Elektrisch und pneumatisch

  • Dauerleistungsaufnahme: 28 kVA

  • Spitzenleistungsaufnahme: 40 kVA

  • Druckluftverbrauch: 113 l/min bei 6,9 bar

  • Luftzufuhrleitung: 3/8 Zoll (≈10 mm)

• Abmessungen und Gewicht

  • Breite einschließlich Späneauswurf: 4801 mm

  • Gesamttiefe: ≈3480 mm

  • Höhe mit 24 + 1 Werkzeugwechsler: 2972 mm

  • Breite der Türöffnung: 1549 mm

  • Ungefähre Versandabmessungen auf Palette: 4900 × 3070 × 3300 mm

Zusatzausstattung

• Automatische Späneschnecke

• Im Lieferumfang enthaltene zweistufige Bedienplattform: 1842 × 570 × 318 mm
