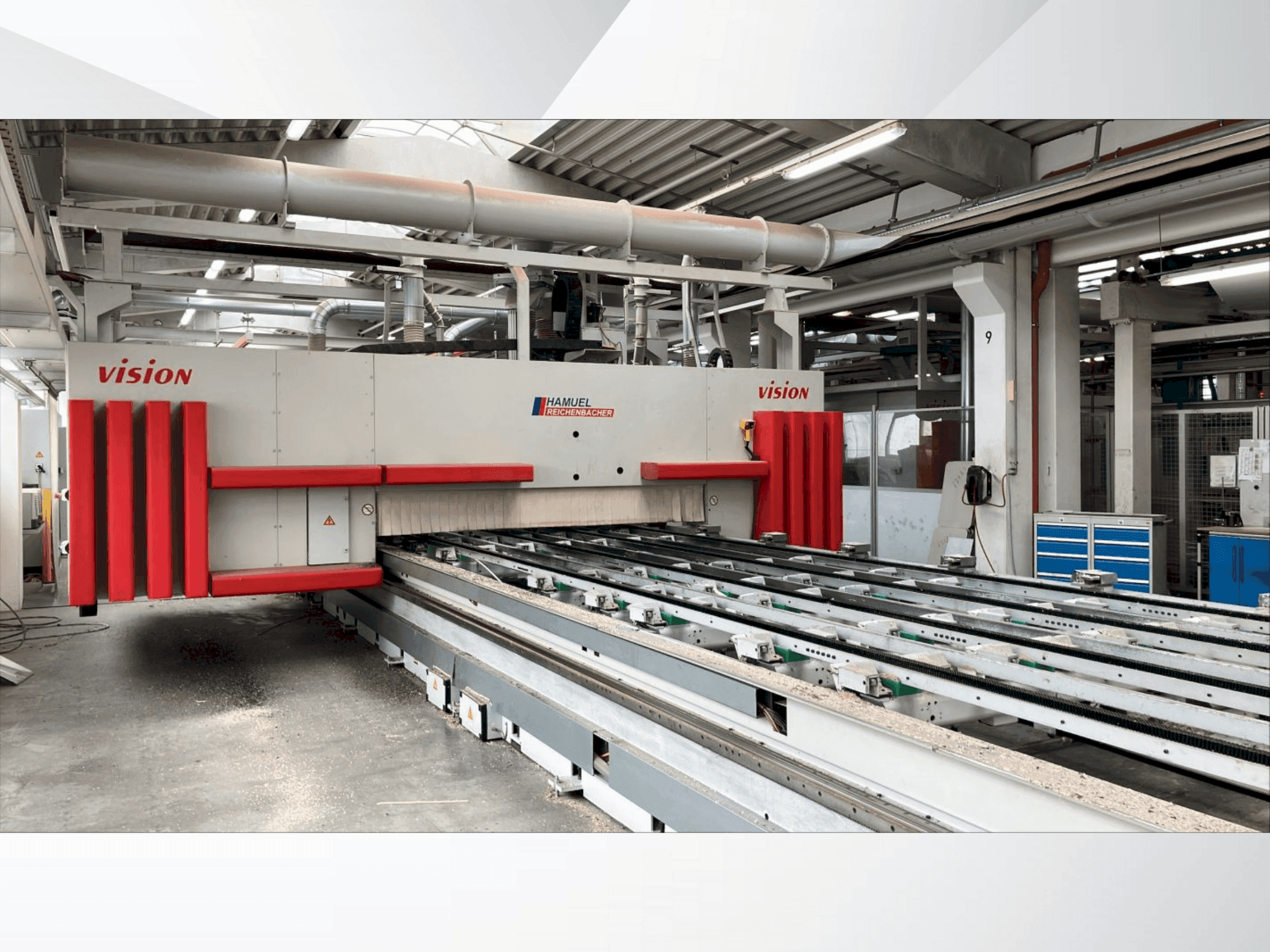

Hamuel Reichenbacher - VISION III-TT-LDE-CNC-HAM-2017-00001

Zusätzliche Ausrüstung

• Automatisch verstellbarer Auflagetisch mit Vakuumstiften
• In das feste Maschinenbett eingebaute Vakuum-Saugplatten
• Ermöglicht eine flexible und sichere Positionierung der Teile

Maschinenvorteile

Qualitative Maschinenvorteile

• Achsen u2 bis u10: trägerbewegung
• Die maschine bietet maximale geschwindigkeiten von 60 m/min in der x- und y-achse, 20 m/min in der z-achse, bis zu 90°/s in der b- und c-achse und einen stufenlos programmierbaren vorschub in der x/y-ebene entlang einer beliebigen bahn.
• Vakuumstifte: 72 stück, Ø100 mm
• Hub: 100 mm
• Effektiver hub: 25 mm (über dem grundband)
• Das vakuumträgersystem umfasst 9 elektromotorisch angetriebene träger mit einem verfahrbereich von jeweils ±1000 mm, einem mindestabstand von 300 mm (typischerweise ~1000 mm) und ausgestattet mit 8 vakuumsaugern (Ø100 mm), die in einem 1-2-2-2-1-muster angeordnet sind, einer vakuumüberwachung und blasdüsen für die tamponreinigung, wobei alle träger beidseitig von elektromotoren angetrieben werden.

Technische Maschinenvorteile

• Bedienfeld: 17" tft-flachbildschirm
• Betriebssystem: windows 7
• Computer anzeigen: pcu 50. 5
• Benutzeroberfläche: hmi operate
• X1/x2 achsen: ca. 8540 mm - bewegung des längsportals
• Y1-achse: ca. 2500 mm - querbewegung der einheit
• Z1-achse: ca. 480 mm - bewegung der vertikalen einheit
• B1-achse: ±180° - schwenkbewegung
• C1-achse: 360° - drehbewegung
• X3-achse: bewegung der unterflur-bohreinheit

Zusätzliche Informationen

Maschine noch unter Strom
