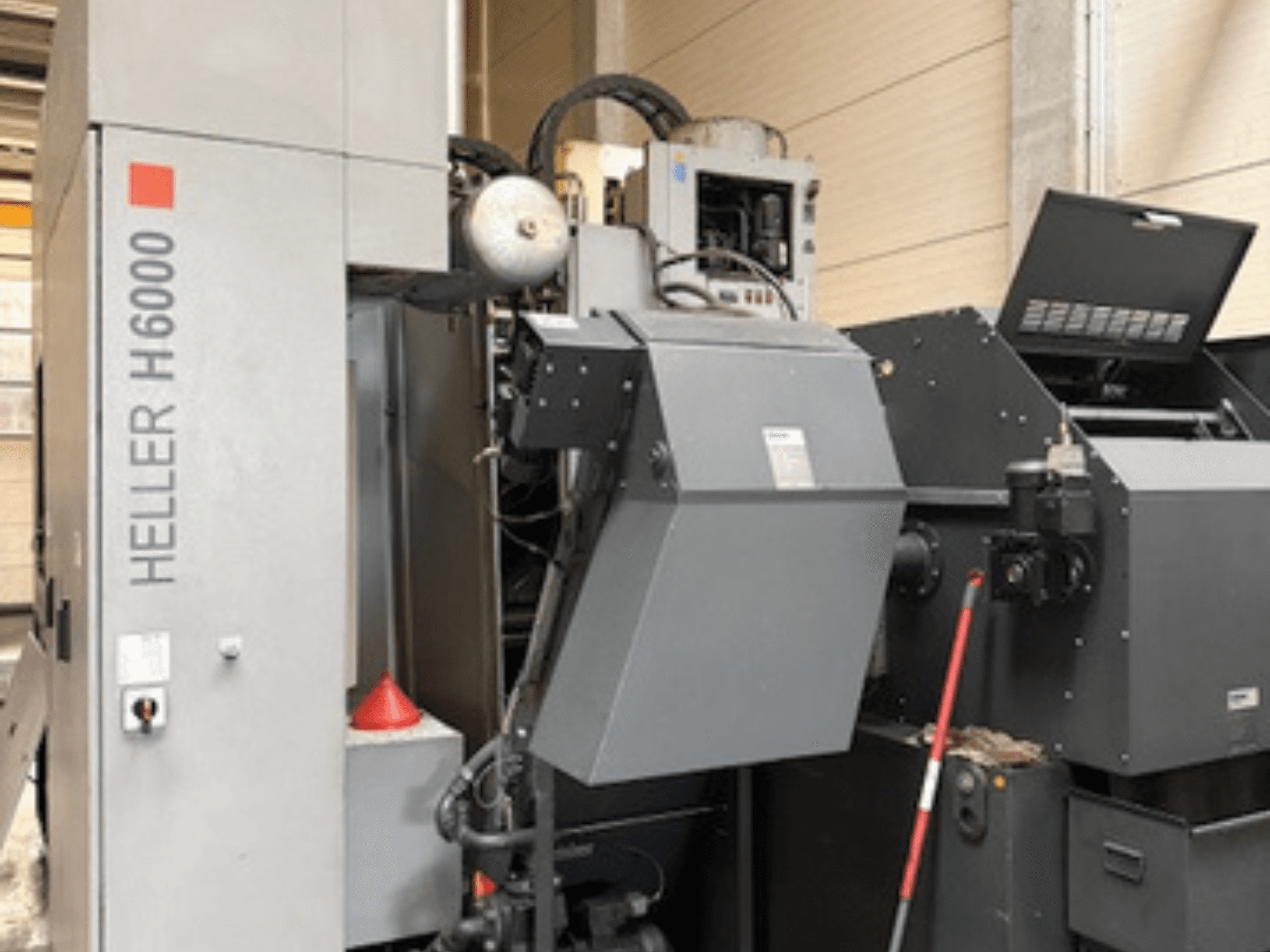

HELLER - H6000DE-MIL-HEL-2011-00005

- Betriebsstunden: 77.128 h

- Nutzlaufzeit: 57.997 h

- Steuerung: SIEMENS 840D Solution Line

- Verfahrweg der X-Achse: 1.000 mm

- Verfahrweg der Y-Achse: 1.000 mm

- Verfahrweg der Z-Achse: 1.000 mm

- Eilganggeschwindigkeit: 50.000 mm/min

- Vorschubgeschwindigkeit: 1 – 50.000 mm/min

- Beschleunigung: 5 m/s²

- Max. zulässige Spannmasse: 1.000 kg (1.400 kg)

- Palettenwechselzeit: 13 s

- Palettenwechsler: 2 Palettenplätze

- Palettengröße: 630 × 630 mm (2 Stück in der Grundmaschine + 1 zusätzliche Palette)

- Werkstückdurchmesser: 900 mm (1.290 mm)

- Werkstückhöhe: 1.200 mm

- Arbeitseinheit: PC 100 PowerCutting

- Drehzahlbereich: 8.000 U/min

- Max. Antriebsleistung (S6-40 %): 43 kW

- Max. Drehmoment (S6-40 %): 822 Nm

- Werkstücktisch: NC-Drehtisch, Indexierung 360.000 × 0,001°

- Werkstückaufspannstation: Manuell drehbare Palette 4 × 90°

- Werkstückspannung: mechanisch (inklusive 5-facher Medienanschluss, Hydraulikdruck 60 bar)

- Werkzeugaufnahme: HSK 100 A (DIN 69 893)

- Werkzeugmagazin: Kettenmagazin mit 50 Plätzen

- Max. Werkzeugdurchmesser (bei belegten Plätzen): 112 mm

- Max. Werkzeugdurchmesser (benachbarte freie Plätze): 280 mm

- Max. Werkzeuglänge: 600 mm

- Min. Span-zu-Span-Zeit (t2,3 gemäß VDI 2852): 4,2 s

- Kühlmittel- und Spänemanagement: KNOLL-Späneförderband mit Abstreifer für die Nassbearbeitung, KNOLL KF 400 Papierbandfilter-Kühlmittelreinigungssystem (70 bar interne Kühlmittelversorgung / IKZ), Arbeitsbereichsspülung, Auffangwanne, Fensterabblasevorrichtung

- Werkzeugüberwachung und Zubehör: Schnellerkennung bei Bohrerbruch, Kettenmagazin-Werkzeugschaftreinigungsvorrichtung, prozessintegrierte Werkzeugüberwachung + Kollisionsschutzüberwachung, tragbares Bedienhandgerät mit Schnittstelle

- Elektrische Parameter: 400 V, 50 Hz, Nennstrom 87 A
