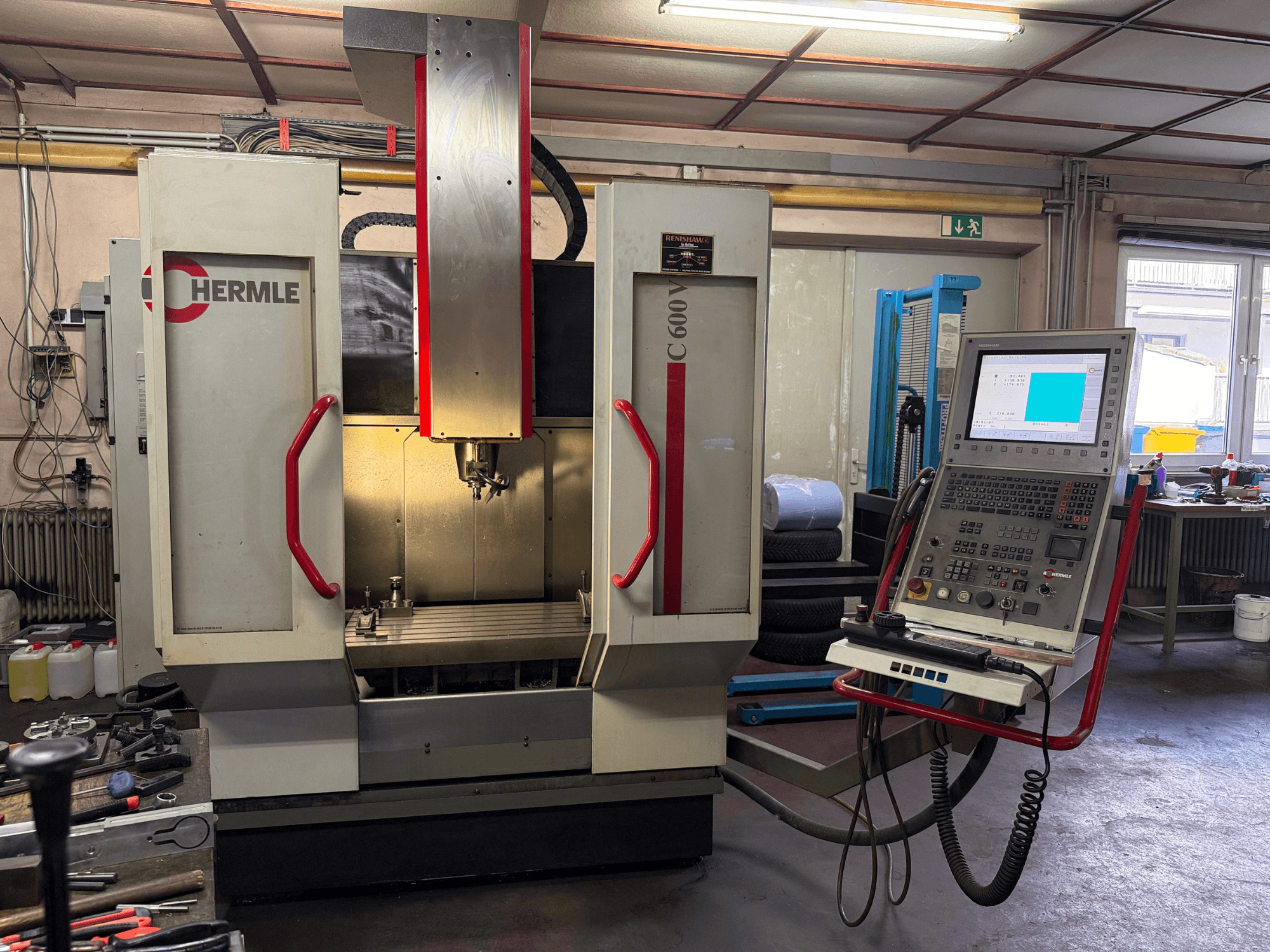

HERMLE - C600VDE-MIL-HER-2001-00005

• Spindelstunden: 7,000 h

• Konstruktion der Maschine: Modifizierte Gantry-Bauweise

• CNC-Steuerung: Heidenhain iTNC 530 mit 15" TFT-Farbbildschirm

  • Flexible Konturprogrammierung

  • 6 GB Bearbeitungsprogramm-Speicher

  • 0,5 ms Satzverarbeitungszeit

  • Parallelbetrieb mit Grafik

  • Gewindeschneiden (starres Gewindeschneiden; ohne Ausgleichsfutter)

  • Überwachung der Werkzeugstandzeit

  • Ethernet-Schnittstelle

• Vorschubantriebe

  • Vorschubkraft: 6.000 N

  • Eilgang: 35 m/min

  • Beschleunigung: 5 m/s²

  • Durchmesser/Steigung der Vorschubspindel (X/Y/Z): 40 / 20 mm

• Messsystem: Direkte Maßstäbe, Auflösung 0,0001 mm

• Lagetoleranz (Tp, VDI/DGQ 3441): 0,008 mm (X/Y/Z)

• Hauptspindel

  • Drehmoment (100% / 40% ED): 87 / 130 Nm

  • Kegel: SK40 (ähnlich DIN 2079), für Werkzeugaufnahmen nach DIN 69871 A

• Starrer Spanntisch

  • Tischfläche: 800 x 465 mm

  • Maximale Belastung: 1.000 kg

  • T-Nuten: 7 Nuten, Größe 14 mm H12, Abstand 63 mm

  • Führungsnut (4. von hinten): 14 mm H7

• Werkzeugwechsler

  • Magazinplätze: 30

  • Max. Werkzeugdurchmesser: 80 mm (125 mm mit freien Nachbarplätzen)

  • Maximale Werkzeuglänge: 250 mm

  • Maximale Magazinbelastung: 120 kg

  • Span-zu-Span (VDI 2852): 5.5 s

• Kühlmitteleinrichtung

  • Ausziehbarer Spänekasten und zugängliches Spänesieb

  • Behälter: 200 L

  • Durchflussmenge: 40 L/min bei 3 bar

• Betriebsmittel

  • Angeschlossene Last: 400 V / 50 Hz

  • Leistungsaufnahme: 22 / 35 kVA

  • Druckluft: 6 bar

• Weitere Merkmale

  • Elektrischer Wärmedehnungsausgleich

Zusätzliche Ausstattung

• Elektronisches Handbedienungsmodul (Handrad)

• Messsondensystem SK40

• Abblasvorrichtung

• Spänespülpistole
