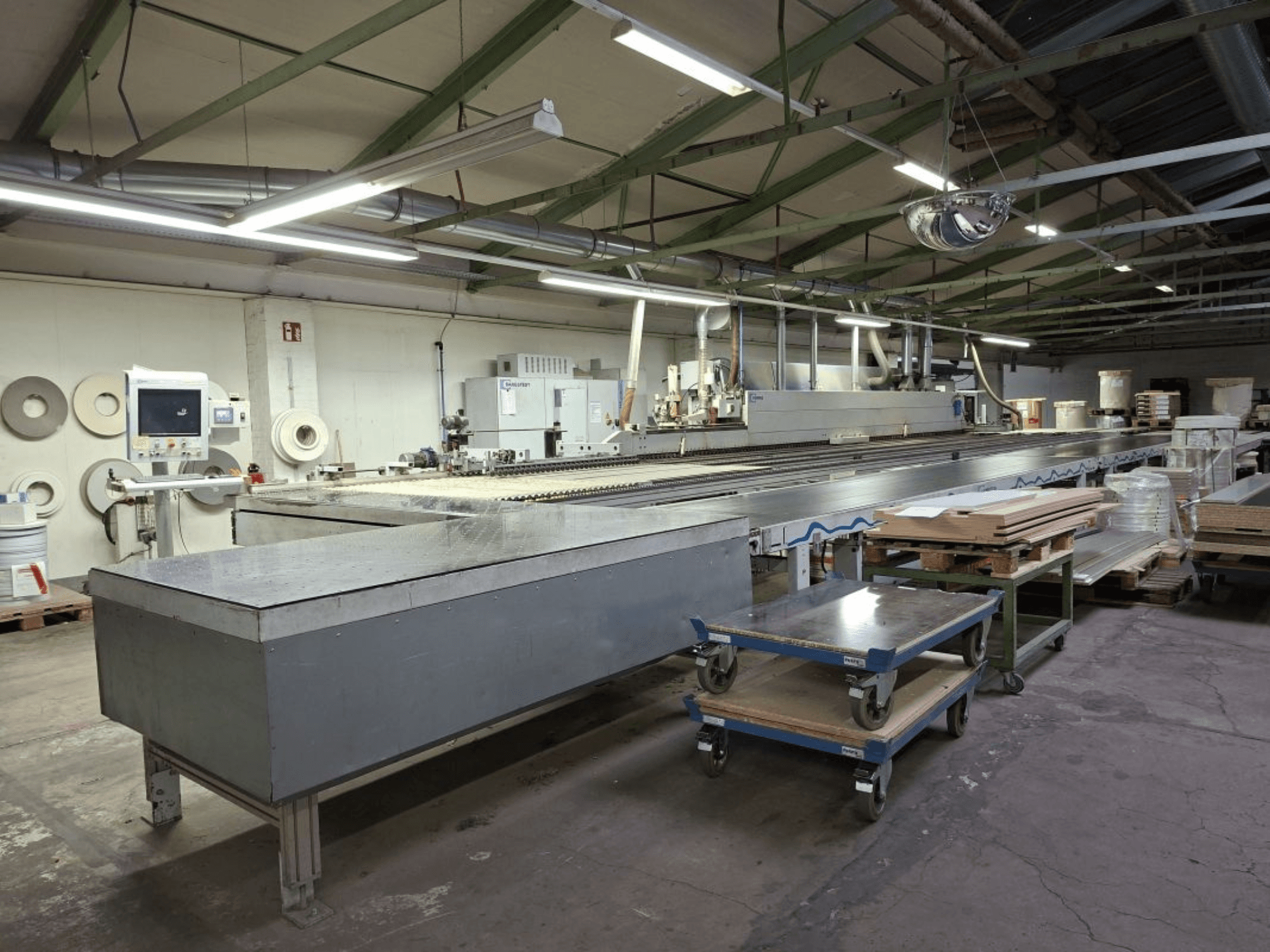

HOMAG - Optimat KAL 330DE-EDG-HOM-2006-00003

• Werkstückkapazität der Linie:

  • Länge 250-3000 mm

  • Breite 120-1200 mm

  • Dicke 8-60 mm

• Kantenanleimmaschine (KAL 330) - Unterbau und Transport

  • Durchgehender Maschinenständer; Werkstückauflage mit Rollenleiste ausziehbar ~800 mm

  • Transportkette 80 mm breit mit Gummiauflage; Präzisionsführung, gehärtete Oberflächen

  • Oberdruck: angetriebener Riemen

  • Technische Daten:

    • Vorschubgeschwindigkeit 18-25 m/min

    • Arbeitshöhe 950 mm

    • Minimale Arbeitsbreite: 55 mm bei 22 mm Dicke; 100 mm bei 60 mm Dicke (abhängig von der Werkstücklänge)

    • Werkstücküberstand/Überstand 30 mm

    • Werkstückdicke 12-60 mm

    • Kantenmaterial vom Band: 0,4-20 mm (max. Querschnitt 900 mm²)

    • Kantenmaterial vom Coil: 0,3-3 mm (max. Querschnitt: PVC 135 mm², Furnier 100 mm²)

    • Max. Spulendurchmesser 830 mm

    • Pneumatischer Anschluss 7-8 bar

• Zuführsystem und Steuerung (integriert mit KAL 330)

  • Flexibles Werkstück-Zuführsystem wz10 für automatische Zuführung (längs und quer); für maßgenaue, quadratische Teile

  • Stufenlose Einstellung der Einzugsführung (Achse), Geschwindigkeit am Eingangsterminal einstellbar

  • Automatische Seitenverstellung der Aggregate (Werkstücküberstand 30-80 mm) zum Verleimen und Nachbearbeiten

  • Eingabeterminal; Lösemittelauftrager oben/unten

• Kantenvorbereitung und Verleimung

  • Vorfräsaggregat: 2 Motoren, je 4 kW, 150 Hz, 9000 U/min; elektropneumatische Steuerung

  • Stufenlose Vertikalachse SF20 zur automatischen Zentrierung auf Plattendicke

  • Vorschmelzeinheit mit Granulatlager

  • Schnellverschlusssystem für QA/QE-Auftragseinheit; QA-Frontleimspeicher für Farbwechsel

  • Basisleimwerk A20; Magazinhöhenverstellung ±5 mm (Handspindel)

  • Verlängertes Magazin A6/A-E12/A20 für 2 Coils (max Ø 830 mm); Vorwärmstation für QA/QE

  • Automatische Druckzonenverstellung

• Beschneiden und Fräsen

  • Fräsaggregat HL84 mit stehendem Fräsanschlag für empfindliche Kanten

  • Pneumatische Fräsmotorverstellung (2 Positionen: bündig/eben und mit Überstand für Konturfräsen)

  • Pneumatische Fase/Gerade-Umschaltung; manuelle Seitenfräsanschlagverstellung bei Kantenstärkenänderung

  • Schruppfräsaggregat: 2 Motoren übereinander, je 1,5 kW, 200 Hz, 12.000 U/min; Höhenverstellung über Oberdruck

  • Pneumatische 2-Positionen-Einstellung: Schruppen mit ~0,2 mm Überstand / ohne Überstand

  • Reservierter Freiraum für ein Feinfräsaggregat

  • Konturfräsaggregat Servo FK13 automatisch:

    • 2 Motoren je 0,4 kW, 200 Hz, 12.000 U/min

    • Servogesteuerte Bewegungen; automatischer 8-fach Werkzeugwechsler

    • Vorschubgeschwindigkeit max. 20 m/min; Mindestabstand zwischen den Werkstücken 500 mm

    • Werkstückdicke 12-60 mm

    • Automatische FK-Einstellung für gleiche Radien bei unterschiedlichen Kantenstärken; automatischer Rückzug

    • FK-Werkstückführung mit Zusatzspannung für min. 120 mm Werkstücklänge (einseitig)

• Nachbearbeitung und Reinigung

  • Multi-Reinigungsanlage MN21 automatisch:

    • Bis zu 3 Profile; Abtastung von oben/unten/seitlich für Fasen und Rundungen an vorgefrästen PVC-Kanten

    • Elektropneumatische Luftdüsen; automatische Umschaltung Fase/Radius; automatischer Rückzug des Ober-/Unterwerkzeugs

    • Höhenverstellung über Oberdruck

  • PVC-Späneabscheider oben/unten

  • Finish-Einheit FA11 oben/unten:

    • Reinigungsvorrichtung mit Hartmetallmesser; Höhenverstellung über Oberdruck

    • Reinigungsmittelspray; Schwabbelaggregat; elektropneumatische Flachabstreifersteuerung

  • Universalfräsaggregate: 2x UF11 gesteuert

    • schwenkbar bis max. 90°; Motor 6 kW; 30 mm Welle; Motorpositionen horizontal/vertikal

    • Stufenlose horizontale und vertikale Achsen für jedes UF11

  • Bandschleifaggregat KS10 für gerade Kanten; Bandgeschwindigkeit 10 m/s; Oszillation

    • Automatische Anpassung an die Kantenstärke; automatischer Rückzug; stufenlose Drehmomenteinstellung

  • Cleaner 08 oben/unten: rotierende Linearbürsten zur Oberflächenreinigung

• Steuerung: Leistungssteuerung PC22


Zusätzliche Ausstattung

• Einlauftisch: HOMAG Optimat TBL 100/10/16, Festanschlag links

  • Technische Daten:

    • Werkstücklänge min 120 mm; Länge max (für TBL100/25/12) 2500 mm

    • Werkstückbreite min 195 mm; max 1200 mm

    • Rollen-Ø 50 mm; Rollenabstand ~120 mm

    • Vorschubgeschwindigkeit stufenlos 7-40 m/min

    • Ungefähre Abmessungen: Länge ~1000 mm; Breite 1800 mm

    • Seitenführung mit stufenlos verstellbaren Rollen

    • 1 Lufttisch 1700 × 650 mm

• Werkstückrückführung: LIGMATECH ZHR30 "Bumerang" (Standardrückführung für große Teile)

  • Ermöglicht 1-Personen-Bedienung von einseitigen Durchlaufmaschinen

  • Werkstückkapazität: Länge 250-3000 mm; Breite 250-1200 mm; Dicke 8-60 mm; Maximalgewicht 60 kg

  • Hebevorrichtung am Auslauf zur Nivellierung der Teile mit dem Lufteinlauftisch

  • Zapfen für kleine Teile, sensorgesteuert (automatische Positionierung) für einfaches Drehen

    • Abmessungen der zu drehenden Werkstücke: Länge 50-200 mm; Breite 300-800 mm

  • Bandreinigung (einfach): feste Bürstenlinie
