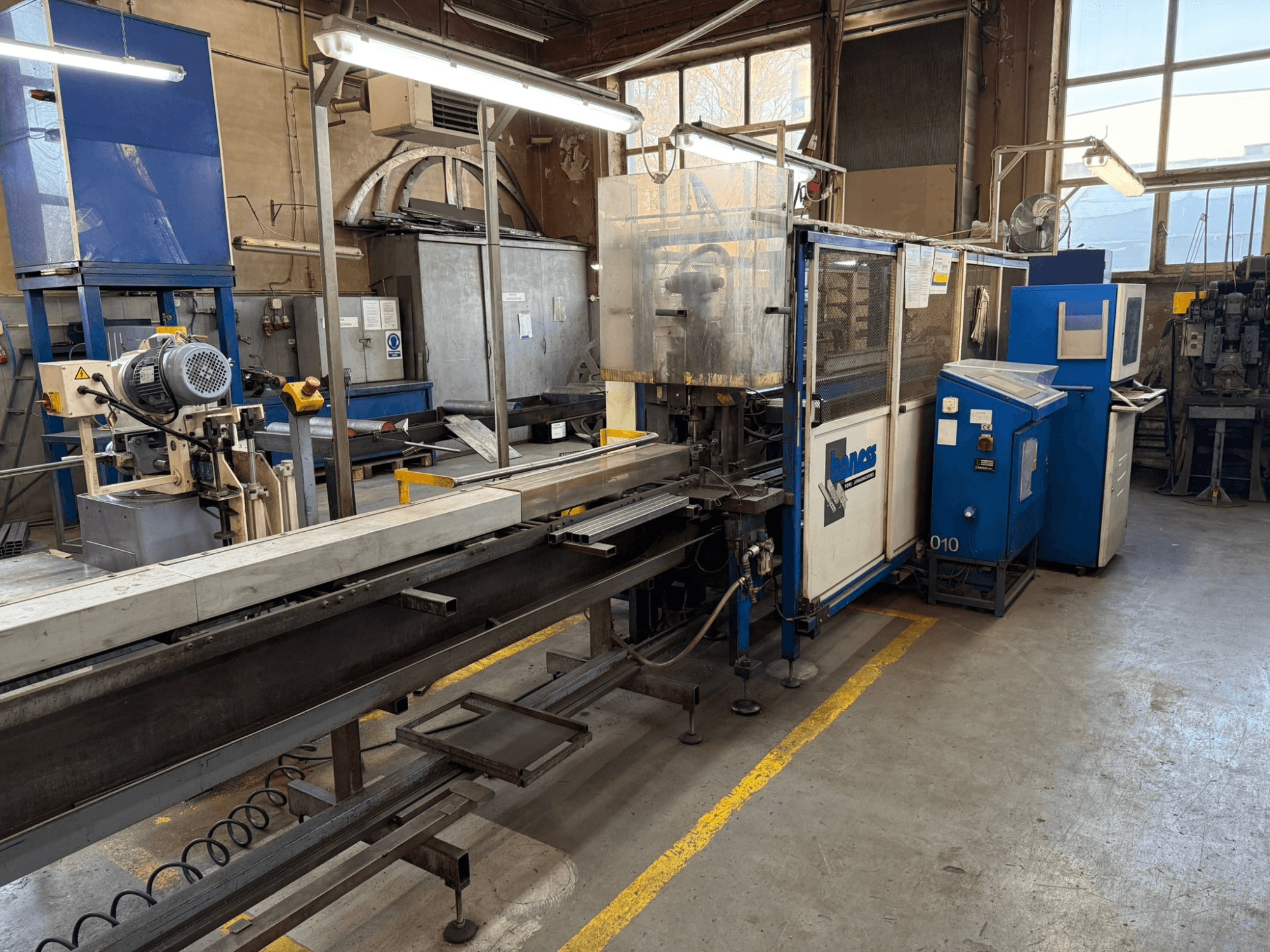

HONESS - V250-3000PL-PUN-OTH-2002-00001

Spannen des Werkstücks:

• Selbstzentrierende Produktklemme, die das Rohr von außen einspannt

• Auswechselbare Spannbacken für verschiedene Rohr-/Profiltypen

• Einstellbare Spannposition für genaues Ausrichten

Abmessungen des Werkstücks:

• Maximale Produktbreite (einseitige Stanzung): 100 mm

• Maximale Produkthöhe (einseitiges Stanzen): 80 mm

• Max. Produkthöhe für Durchgangslöcher: 60 mm

• Max. Verfahrweg der Produktklammern: 3.100 mm

• Mindestabstand vom Rohrende zum ersten stanzbaren Loch: 30 mm

Stanzkapazität:

• Max Stanzdurchmesser (wie geliefert, Durchgangslöcher): Ø40 mm

• Stanzstation: Einzelner vertikaler Stanzzylinder

• Maximale Stanzkraft: 250 kN bei 220 bar Arbeitsdruck

• Max. vertikaler Hub des Stanzzylinders: 80 mm

Leistung:

• Max. Hübe pro Minute: Abhängig von der Hubeinstellung des Zylinders und dem Lochabstand

• Verfahrgeschwindigkeit des Klammerschlittens: ca. 40 m/min

• Wiederholgenauigkeit der Positionierung: ±0,1 mm

Maschinengröße und -bereich:

• Arbeitsbereich der Stanzmaschine: > 3,10 m

• Auflagetischlänge: 3,00 m
