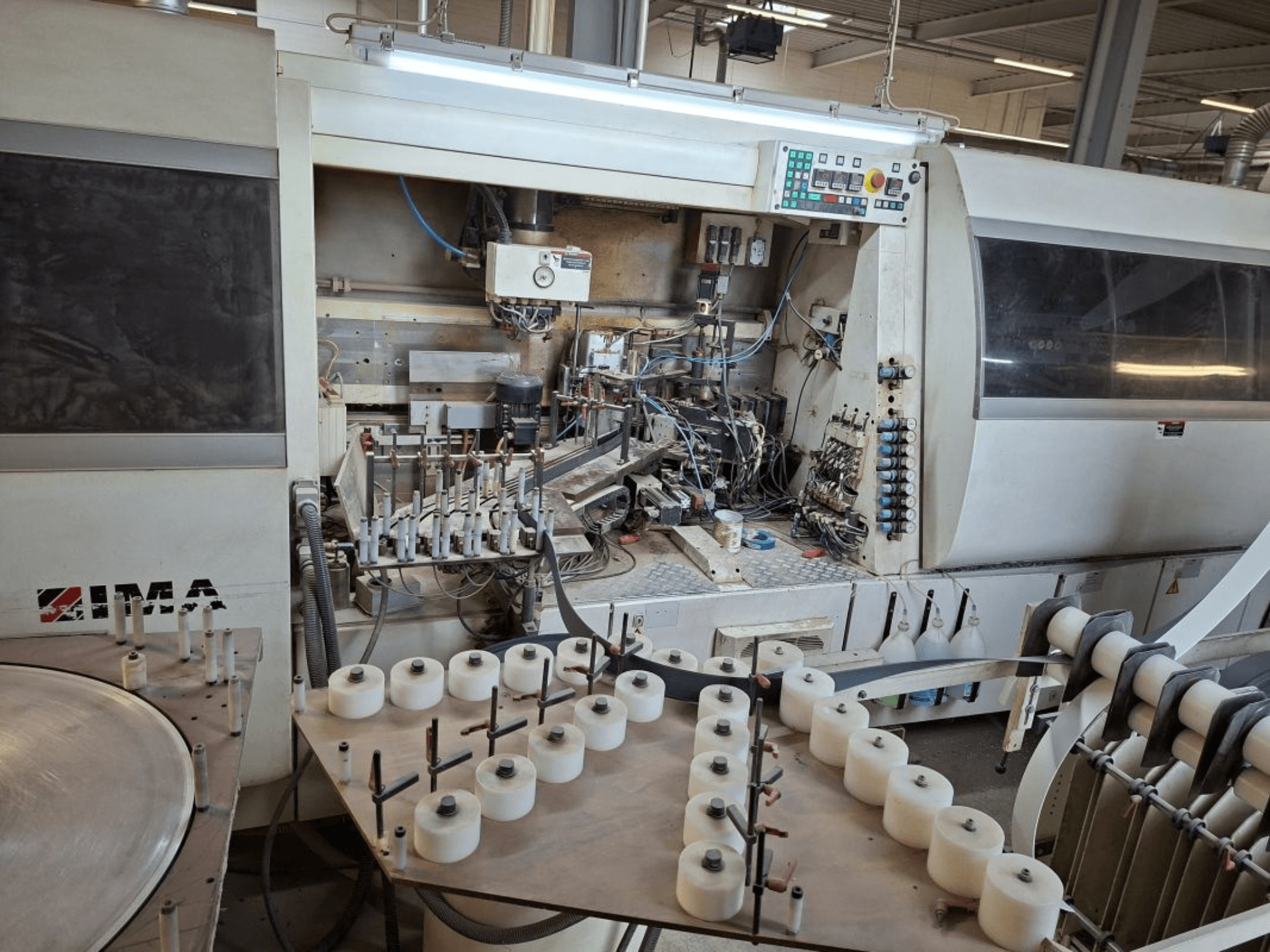

IMA - Combima Systems/I/R75/1370DE-EDG-IMA-2006-00002

Werkstück (Spanplatte/MDF)

• Länge des Werkstücks: 250-2800 mm

• Breite des Werkstücks: 115-1300 mm

• Werkstückdicke: 8 mm (nur Format) bis 40 mm

• Kleinstes zu bearbeitendes Werkstück: 144 × 250 × 8 mm

• Größtes Werkstück: 2800 × 1300 × 38 mm

• Gewicht des Werkstücks: max. 50 kg

• Werkstückform: rechteckig

• Oberflächenmaterial: Direktbeschichtung (Melamin), Papier, Folie, Furnier

• Beschichtungsmaterial Überstand an den Seiten: 10 mm

Werkstück (Wabenplatte; min. Vorschublänge 300 mm)

• Dicke der Abdeckung: 3,0 / 4,0 / 8,0 mm

• Bearbeitungszugabe: Kantendicke

• Werkstücklänge: 300-2800 mm

• Werkstückbreite: 300-1300 mm

• Werkstückdicke: 15-100 mm (mit 3 mm Auflagekante nur als Doppelplatte)

• Kleinstes zu bearbeitendes Werkstück: 300 × 300 × 15 mm

• Größtes Werkstück: 2800 × 1300 × 100 mm

Werkstück (Rahmenplatte; min. Vorschublänge 300 mm)

• Dicke der Abdeckung: 8,0 mm

• Bearbeitungszugabe: 5,0 mm

• Rahmenmaterial: vertikal angeordnete Spanplatte (reduzierter Vorschub)

• Werkstücklänge: 300-2800 mm

• Werkstückbreite: 300-1300 mm

• Werkstückdicke: max. 50 mm

Kantenmaterial und Profile

• Papier- und Kunststoffkanten: 0,3-3,0 mm

• Furnierkanten: 0,5-1,3 mm

• Stützkante: 3,0 mm

• Kantenhöhe: 19-104 mm (Stützkante 97 × 3 mm nur bei Doppelplatten)

• Max. oberer Kantenüberstand: 2 mm

• Kantenprofile:

  • Papierkante: ca. 0,4 mm, Fase 15°

  • Kunststoffkante: 3,0 mm, Radius 3 mm

• Mit Servo-Schneidemesser (2 Verleimteile):

  • Max. Kantenquerschnitt: 200 mm² (Kunststoff), 135 mm² (Furnier)

Daten der Maschine

• Konstanter Abstand des Werkstücks vom Kettenförderer: 38 mm (inkl. Kantendicke 0,3-3,0 mm)

• Durchlaufbreite (bei 38 mm Abstand): min. 115 mm

• Werkstücklänge in Vorschubrichtung: min. 150 mm

• Sockelhöhe (Oberkante Kettenförderer): 960 mm

• Vorschubgeschwindigkeit: 6-30 m/min, frequenzgesteuert

Bearbeitungseinheiten und Systeme

• Fräs-/Profilfräs-/Nutfräsaggregate:

  • 1 × 6,6 kW, 100 Hz, 6000 U/min

  • 1 × 8,0 kW, 100 Hz, 6000 U/min (Antrieb der Doppelschließeinheit)

  • 1 × 4,4 kW, 100 Hz, 6000 U/min

  • 1 × 4,4 kW, 100 Hz, 6000 U/min

  • 1 × 4,4 kW, 100 Hz, 6000 U/min

  • 1 × 8,0 kW, 100 Hz, 6000 U/min

• Schmelzkleberauftragsgerät für 2 Kleberaupen

• 300 lg Strahler, 2 × 1,5 kW zum Vorwärmen der Werkstückkante

• Verleimaggregat für gerade Kanten; Kantenstärke bis zu 3 mm (je nach Magazin)

• Automatisches PU-Schmelzsystem: Quickmelt

• 2-faches Kantenmagazin für Rollenmaterial (0,3-3,0 mm)

• Servo-Messer für präzisen Kantenschnitt

• Servokantenvorschub (auch für Stützkanten in Rollenform)

• Leimauftrag für Werkstückdicken bis zu 90 mm

• Schneidwerk: 2 × 660 W, 200 Hz

• Fräsaggregat: 1 × 1000 W, 400 V, 200 Hz, 12.000 U/min, 30° schwenkbar

• Mehrfach-Bearbeitungseinheit: 1 × 660 W, 400 V, 200 Hz, 12.000 U/min

• Mehrfach-Profilziehklingen-Aggregat

• Fräsaggregat: 1 × 1000 W, 400 V, 200 Hz, 12.000 U/min, 30° schwenkbar

• Mehrfach-Bearbeitungsaggregat: 1 × 660 W, 400 V, 200 Hz, 12.000 U/min

• Mehrfachprofil-Schabevorrichtung

• Selbstfahrendes Schabgerät

• Schwabbelaggregat

Zusätzliche Ausstattung

• Schrägrollentisch SFR 1450/2260/15° für Längs- und Querbetrieb:

  • Werkstücklänge (manueller Vorschub): 300-2800 mm

  • Werkstückbreite: 190-1300 mm

  • Werkstückdicke: 13-60 mm

• Servo-Einlegesystem x20

• Servo-Anschlagsystem x20
