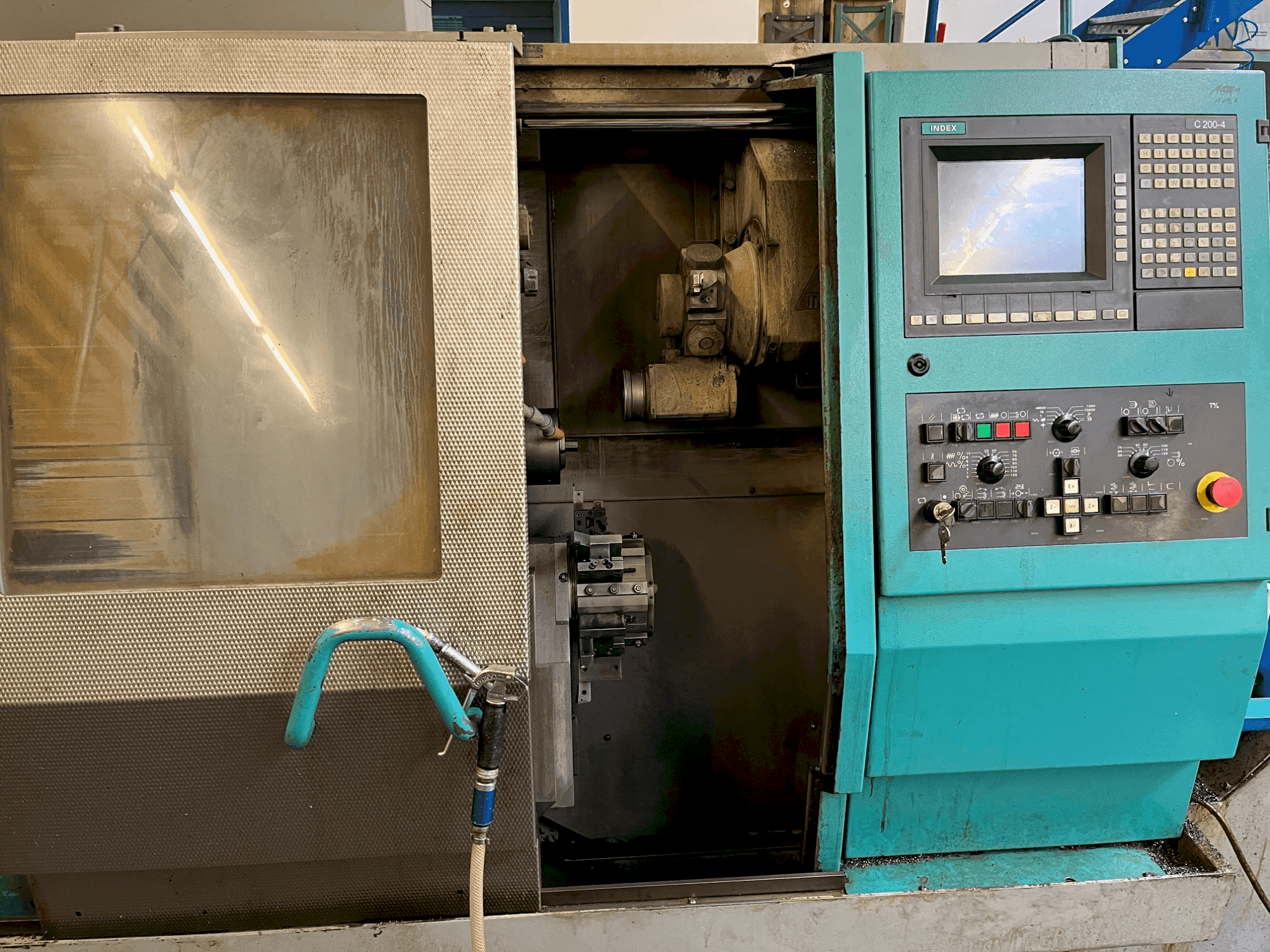

Frontansicht der Index ABC 42  Maschine

Index - ABC 42DE-TUR-IND-1999-00002

17.000 €
GINDUMAC Preis
(Ex works)
Erhalten Sie ein offizielles Angebot
Maschine besichtigen
gegenangebot abgeben
PDF Herunterladen

Haben Sie weitere Fragen? Kontaktieren Sie uns!

sales contact

Philipp Gubisch

+49 162 402 75 81

p.gubisch@gindumac.com

whatsapp
Über Whatsapp kontaktieren
In Originalsprache anzeigen

Diese Index ABC 42 Horizontaldrehmaschine wurde 1999 hergestellt. Sie verfügt über einen robusten Werkzeugträger mit Revolver-Einrichtungen, die 8 bzw. 6 Werkzeugpositionen bieten. Ausgestattet mit einer synchronisierten Spindel, unterstützt sie einen Spanndurchmesser von bis zu 42 mm und eine Spindeldurchgangsbohrung von 15,5 mm. Sie ist ideal für Präzisionsaufgaben und verfügt über ein Stangenlademagazin, das Stangen mit einer Länge von bis zu 3,2 m und einem Durchmesser von 52 mm aufnehmen kann. Für weitere Informationen über diese Horizontaldrehmaschine nehmen Sie bitte Kontakt mit uns auf.

Übersicht

  • Hersteller: Index
  • jahr: 1999
  • MODELL: ABC 42
  • anwendungstyp: Drehen
  • Standort: Deutschland
  • maschinentyp: Horizontal-Drehmaschine
  • Verfügbarkeit: Ab sofort

Technische Daten - Index ABC 42

Allgemeine Angaben

  • Gewicht: 2500 kg

Bewegung

  • X-Achse Bewegung: 90 MM
  • Z-Achse Bewegung: 280 MM

    Zusätliche Ausrüstung

    • - Werkzeugträger für max. 5 feststehende Werkzeuge oder für max. 3 feststehende und 2 angetriebene Werkzeuge.
    • - Stangenlademagazin:Stangenlänge max. 3.2m. / Stangendurchmesser min. 8 mm. / Stangendurchmesser max. 52mm.
    • - Hydrauliksystem: Fördermenge 19 l/min. / Systemdruck 90 bar. / Füllvolumen 50 Liter.
    • - Kühlmittelsystem: Durchflussmenge 40 l/min. / Systemdruck 4 bar. / Füllvolumen 170 Liter.

    Zusätzliche Informationen

      Maschinenvorteile

      • Technische Maschinenvorteile:
        • - Drehzahlbereich der spindel: 600 min-1 (werkzeugträger), 4500 min-1 (synchronisierte spindel), 4000 min-1 (spannfutter).
        • - X-achse: 90 mm (revolver 1), 81 mm (revolver 2)/ z-achse: 280 mm (revolver 1 und revolver 2).

      Zusätzliche Informationen

      • - Werkzeugträger. Revolver 1 mit 8 Werkzeugplätzen. Werkzeugsystem mit Zylinderschaft 25x48mm. X-Achse (Revolver 1): Schlittenweg 90mm. Vorschub 5500 N. Eilgang 24 m/min. Z-Achse (Revolver 1):Schlittenweg 280 mm. Vorschub 5500 N. Eilgang 24 m/min. Drehmoment 7,5 Nm. Geschwindigkeit 600 min-1. Revolver 2 mit 6 Werkzeugpositionen. X-Achse (Revolver 2): Schlittenweg 81 mm. Vorschub 8300 N. Eilgang 16 m/min. Z-Achse (Revolver 2): Schlittenweg 280 mm. Vorschub 5500 N. Eilgang 24 m/min. Synchronisierte Spindel: Drehmoment 10 Nm. Drehzahl 4500 min-1. Spanndurchmesser max. 42mm. Spanntiefe bei max. Spanndurchmesser 38mm. Spindeldurchgangsbohrung 15,5 mm. Auswerferhub max. 38mm. Spanndruck 65 bar. Spannen des Futters: Drehmoment 10 Nm. Drehzahl 4000 min-1. Spanndurchmesser max. 75mm. Auswerferhub 42mm. Backenhub max. 0,6mm. Spanndruck 20 bar. Werkzeugträger für max. 5 feststehende Werkzeuge oder für max. 3 feststehende und 2 angetriebene Werkzeuge, Drehzahl 6000 min-1. Drehmoment 8 Nm. Werkzeugaufnahmebohrung 1 Zoll. Abmessungen:Höhe 1750 mm. Drehpunkt über dem Boden 1010 mm.

    *Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
