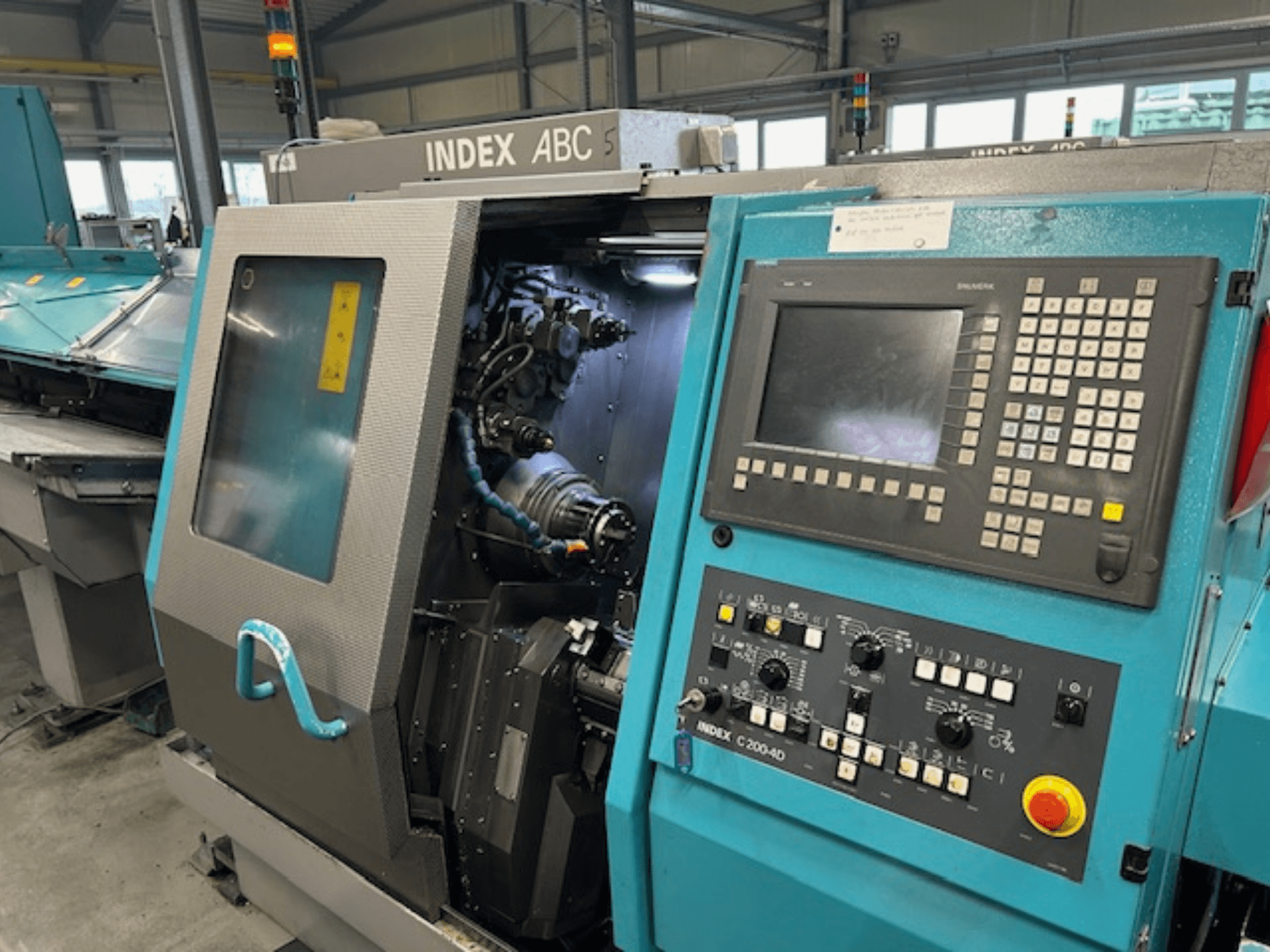

Index - ABCDE-TUR-IND-2007-00002

• Hauptspindel

  • Leistungsvarianten (Spindelspiel):

    • 30 (25): 30 mm (25 mm)

    • 42 (36): 42 mm (36 mm)

    • 60 (52): 60 mm (52 mm)

    • 65: 65 mm

  • Spindeldurchmesser im vorderen Lager:

    • 75 mm (Modell 30)

    • 85 mm (Modell 42)

    • 100 mm (Modelle 60 und 65)

  • Leistung Pmax bei 100% Einschaltdauer:

    • 7 / 10 / 13 kW (Modell 30)

    • 7,5 / 13 / 20 kW (Modell 42)

    • 7,5 / 13 / 20 kW (Modell 60)

    • 13 / 20 kW (Modell 65)

  • Leistung Pmax bei 40% Einschaltdauer:

    • 10 / 15 / 21 kW (Modell 30)

    • 13,3 / 21 / 29 kW (Modelle 42 und 60)

    • 21 / 29 kW (Modell 65)

  • Drehmoment Mdmax bei 100% Einschaltdauer:

    • 33 / 48 / 62 Nm (Modell 30)

    • 35 / 62 / 95 Nm (Modelle 42 und 60)

    • 62 / 95 Nm (Modell 65)

  • Drehmoment Mdmax bei 40% Einschaltdauer:

    • 48 / 69 / 102 Nm (Modell 30)

    • 64 / 102 / 140 Nm (Modelle 42 und 60)

    • 102 / 140 Nm (Modell 65)

  • Maximale Drehzahl:

    • 7500 U/min (Modell 30)

    • 7000 U/min (Modell 42)

    • 6000 U/min (Modelle 60 und 65)

  • Hub des Spannzylinders:

    • Spannzangenspannung: 7 mm

    • Futter- und Spannzangenspannung: 20 mm

  • Spannwegüberwachung: 140 mm (mit Rev. 2) / 160 mm (ohne Rev. 2)

  • Ausbaustufen:

    • C-Achse Auflösung: 0.001°

    • Ausricht-/Schalteinheit (Indexierungswinkel): 2.5°

    • Werkstückanschlag und Auswerfereinheit: D 42 / D 60

• Werkzeugträger: Revolver 1

  • Verfahrweg Schlitten: X 90 mm, Z 280 mm

  • Vorschubkraft: 5500 N (X und Z)

  • Eilgang: X 27 m/min, Z 36 m/min

  • Auflösung: X 0,5 µm, Z 1,0 µm

  • Anzahl der Werkzeuge: 7 + Synchronspindel

  • Werkzeugsystem: Zylinderschaft DIN 69 880 (25 x 48 mm)

  • Umschaltzeit (eine Station): 0.3 s

  • Werkzeugantrieb (alle Stationen): 4,2 kW, 7,5 Nm, 6000 U/min (Pmax/Mdmax bei 25% Auslastung)

• Werkzeugträger: Revolverkopf 2

  • Verfahrweg Schlitten: X 81 mm, Z 80 mm

  • Vorschubkraft: X 8300 N, Z 5500 N

  • Eilgang: X 27 m/min, Z 36 m/min

  • Auflösung: X 0,5 µm, Z 1,0 µm

  • Anzahl der Werkzeuge: 6

  • Werkzeugsystem: Schwalbenschwanzaufnahme mit Zylinderschaft (25 x 40,3 mm)

  • Umschaltzeit (eine Station): 0.3 s

  • Werkzeugantrieb (alle Stationen): 6,5 kW, 14 Nm, 4500 U/min (Pmax/Mdmax bei 25% Auslastung)

  • Gewindefräs- und Mehrkantdreheinheit: max 6000 U/min (max 2 Stationen gleichzeitig)

• Hinterer Werkzeugträger (Rückseitenbearbeitung)

  • Verfahrweg des Schlittens: X 280 mm, Z 280 mm

  • Maximale Anzahl von Werkzeugen: 6

  • Werkzeugsystem: Schwalbenschwanzaufnahme

• Hinterbohrungseinheit (optionale Erweiterung)

  • Max. feste Werkzeuge: 5

  • Max. angetriebene Werkzeuge: 2

  • Leistung angetriebener Werkzeuge (bei 25% Auslastung): 4,5 kW, 8 Nm, 6000 U/min

  • Werkzeughalterbohrung: 25 mm (DIN 69 880) / 1 Zoll

• Materialhandling (integrierte Materialzuführung)

  • Stangendurchmesser max: 52 mm

  • Einstellbarer Vorschubweg max: 80 mm

  • Vorschubkraft: 3000 N

• Fluide und Systeme

  • Kühlmittelanlage: 60 (80) l/min, 5,5 (8) bar, Tank 220 l; umschaltbare Pumpe max 18 bar, 20 l/min

  • Hydraulikanlage: 19 l/min, 90 bar, Tank 50 l

• Abmessungen (ohne Lademagazin und Späneförderer)

  • Bodenfläche: 2.4 m²

  • Höhe Spindelmitte (über Boden): 1010 mm

Zusätzliche Ausstattung

• Stangenlademagazin (Stangenlader), Modelle LM3200 / LM3700 / LM4200

  • Stangenlänge max: 3,2 m / 3,7 m / 4,2 m

  • Bereich Stangendurchmesser: 6-52 mm

• Späneförderer

  • Typ: Scharniertyp oder Kratzband

  • Entladungshöhe: 840 mm
