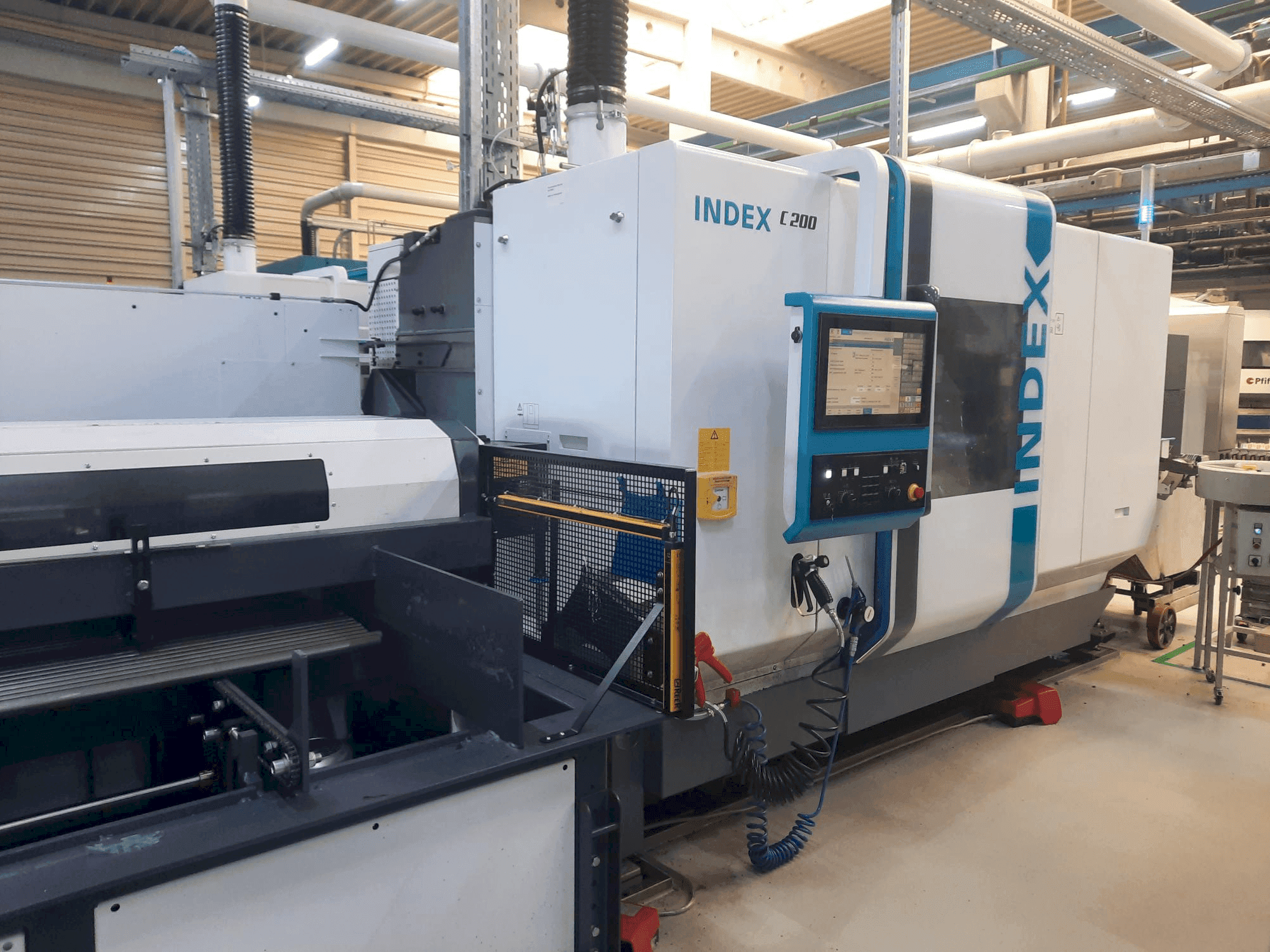

Index - C200DE-TUR-IND-2023-00001

Zusätzliche Ausrüstung

• Software-Optionen: OPC UA für Leitrechneranbindung (max. 200 Variablen). ChipMaster-Zyklus für die Kontrolle des Spanbruchs.
• Umweltdaten: Geräuschpegel: 73,8 dB(A)

Maschinenvorteile

Technische Maschinenvorteile

• Steuerung: basierend auf sinumerik 840d solutionline (sl) mit sinamics s120 antrieben. 18. 5" tft farbdisplay mit pct-touch (ip65). Siemens bedieneroberfläche in deutsch.
• Schnittstellen: 4x usb 2. 0 (2 auf dem bedienfeld, 2 im bedienfeld). Netzwerkfähig für nc-datentransfer (logische laufwerke).
• Sicherheit: siemens safety-integrated (profisafe).
• Revolvermechanik: hydraulische verriegelung, wechselstrommotor mit stirnradgetriebe. Antriebsleistung pro werkzeugträger: 10 kw (25 % ed), max. 8. 000 u/min.
• Werkzeughalter: zylinderschaft d25x48 (din69880) mit w-nuten für höhere wiederholgenauigkeit. Angetriebene werkzeuge in jeder station möglich (nur in arbeitsposition drehbar).
• Kühlaggregat: 13 kw für hydraulik, spindeln und schaltschrank. Anschluss für kühlwasser (20°c ±2°c, 30 l/min, glykol 25 %).
• Späneförderer: scharnierbandförderer (von knoll) mit 180-liter-behälter, abwurfhöhe 840 mm. Kühlschmierstoffsystem: 750-liter-behälter, 8-bar/20-80-bar-pumpen.
• Schnittstelle für stangenlader: unimag4-kompatibel (externe lader benötigen eine spezielle abdeckung). Maximale stangenlänge: 1. 035 mm (kurzstangenbetrieb). Gantry-aufnahmevorrichtung: pneumatischer greifer (Ø 10-90 mm, max. 3,5 kg). Förderband mit umschalter für fertigteile/reststücke.

Zusätzliche Informationen

Steuergerät Betriebsspannung: 400V Steuerspannung: 24V DC Frequenz: 50Hz Nennleistung: 54kW Angeschlossene Last: 65kVA Nennstrom: 94A Max. Vorsicherung: 100A Hauptantrieb Hauptspindel und Gegenspindel Befestigung des Spindelkopfes: OD 140mm, ID 85mm Durchmesser des vorderen Lagers: 110 mm Drehmoment max. (100%/40%): 125/170 Nm Anpressdruck min./max.: 8/80 bar Flächenpressung des Kolbens: 57cm² Kolbenfläche Spannung: 57cm² Druckkraft max.: 45600 N Zugkraft max.: 45600 N C-Achse: Antrieb: Hohlwellenmotor der Spindel; Winkelmesssystem direkt an der Spindel Positionsstreuung (VDI/DGQ 3441): Psmax = 0,01 Grad Revolverkopf Werkzeugträger 1 Arbeitsweg X-Achse: 110mm Eilgang der X-Achse: 30m/min X-Achse Beschleunigung: 9m/s² Vorschubkraft X-Achse: 5000N Arbeitsweg der Z-Achse: 320mm Z-Achse Eilgang: 50m/min Beschleunigung der Z-Achse: 9m/s² Vorschubkraft der Z-Achse: 5000N Y-Achse Arbeitsweg: 100mm Eilgang der Y-Achse: 15m/min Beschleunigung der Y-Achse: 9m/s² Vorschubkraft der Y-Achse: 5000N Stationen: 14 mit Zylinderschaftaufnahme D25x48 Werkzeugträger 2 Arbeitsweg der X-Achse: 110mm Eilgang X-Achse: 30m/min X-Achse Beschleunigung: 9m/s² Vorschubkraft X-Achse: 5000N Arbeitsweg der Z-Achse: 550mm Z-Achse Eilgang: 50m/min Beschleunigung der Z-Achse: 9m/s² Vorschubkraft der Z-Achse: 5000N Y-Achse Arbeitsweg: 100mm Eilgang der Y-Achse: 15m/min Beschleunigung der Y-Achse: 9m/s² Vorschubkraft der Y-Achse: 5000N Stationen: 14 mit Zylinderschaftaufnahme D25x48 Werkzeugträger 3 Arbeitsweg der X-Achse: 180mm Eilgang X-Achse: 30m/min X-Achse Beschleunigung: 9m/s² Vorschubkraft der X-Achse: 5000N Stationen: 14 mit Zylinderschaftaufnahme D25x48
