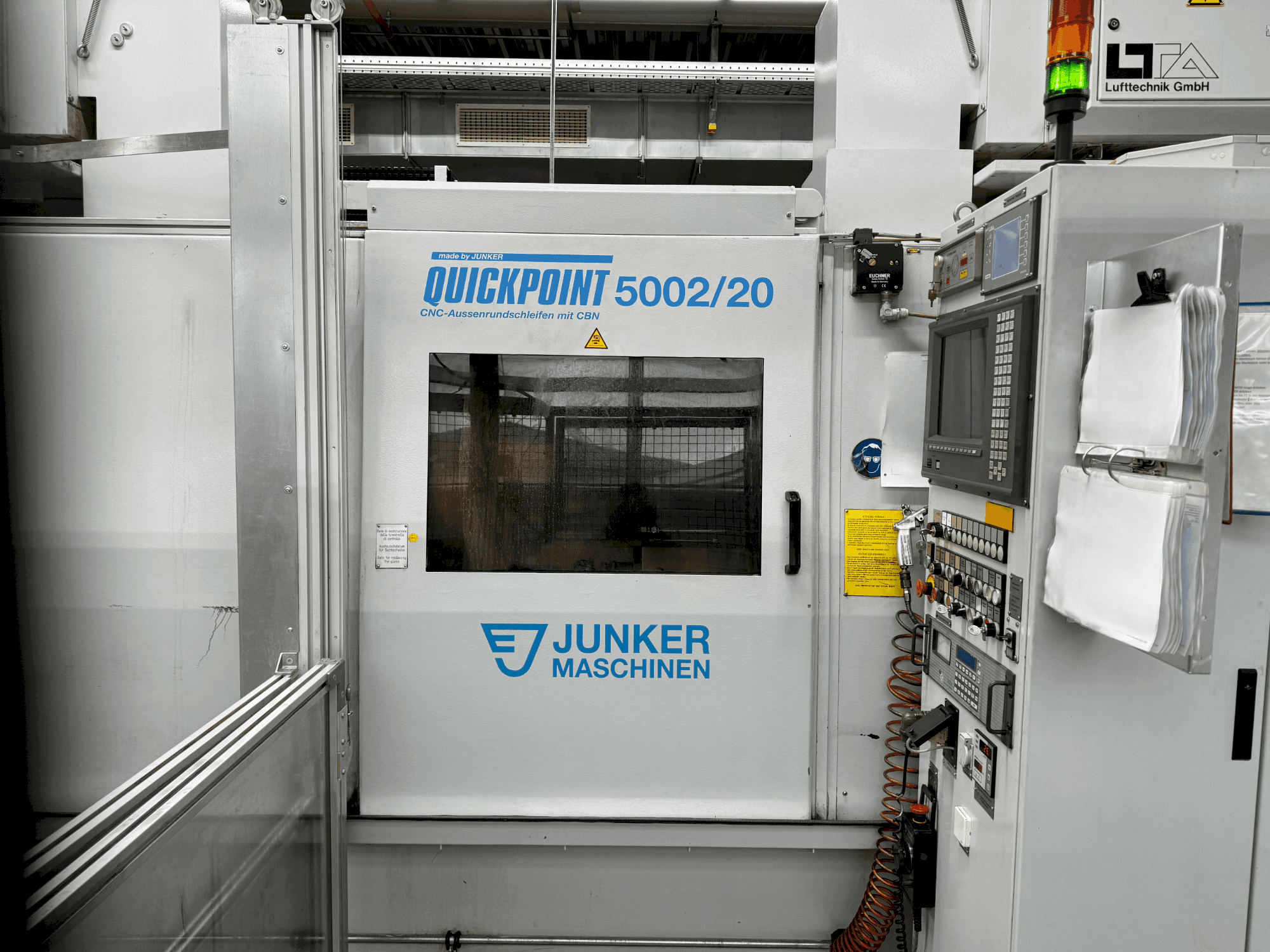

Diese JUNKER Quickpoint 5002/20 Rundschleifmaschine wurde im Jahr 2000 in Deutschland hergestellt. Sie hat einen Schleifdurchmesser von 280 mm und eine Schleiflänge von 900 mm. Ausgestattet mit einer verfahrbaren Z-Achse von 900 mm kann sie ein maximales Werkstückgewicht von 30 kg verarbeiten. Als Steuerung hat sie eine FANUC 15-TB Steuerung. Sie ist mit 2x Absauganlagen (von LTA) und einer Ölfilteranlage (Eigenbau) ausgestattet. Die Maschine wird derzeit als Teil einer Roboterlinie eingesetzt und soll wegen Ersatz durch eine neue Maschine verkauft werden. Siehe Foto- und Videogalerie für weitere Eindrücke.
Übersicht
- Hersteller: JUNKER
- jahr: 2000
- MODELL: Quickpoint 5002/20
- anwendungstyp: Schleifen
- Standort: Deutschland
- maschinentyp: Schleifmaschine
- Verfügbarkeit: Verkauft
- Marke Steuergerät: FANUC
- GINDUMAC ID: DE-GRI-JUN-2000-00001
Technische Daten
Allgemeine Angaben
- Breite: approx. 5000 mm
- Tiefe: approx. 5000 mm
- Höhe: approx. 2500 mm
- Gewicht: approx. 15000 kg
Steuergerät
- Hersteller: FANUC
- Modell: 15-TB
Hauptantrieb
- Anzahl der Achsen: 3
Bewegung
- Z-Achse Bewegung: 900 mm
Werkstück
- Werkstück Durchmesser: 250 mm
- Werkstück Z: 900 mm
- Max. Tischbelastung: max. 30 kg
Tail Stock
- Pinolendurchmesser: 100 x 430 mm
Zusätliche Ausrüstung
- - 2x Absauganlagen (hergestellt von LTA)
- - Ölfiltersystem weitgehend selbstgebaut in Auffangwanne, System mit Magnetabscheider (vermutlich nur bedingt wiederverwendbar, aber derzeit funktionsfähig), derzeit in Cold-Split-Bauweise mit Innenkühler und Außenkondensator gebaut
- - Ersatzschleifscheiben können ausgehändigt werden, wenn sie zum Zeitpunkt der Demontage noch verfügbar sind.
- - Weiteres Zubehör wie Spitzen, Mitnehmersysteme, Messsonden usw. wäre ebenfalls erhältlich und könnte verschenkt werden.
Zusätzliche Informationen
- Technische Maschinenvorteile:
- - Ladesystem: manuell
- - Arbeitskopf: feststehend
- - Werkstückspindel // abmessung: 100 x 400 mm, dauerfettschmierung, lagerschutz durch druckluft, antrieb durch servomotoren (c-achse), kegel- und sonderaufnahme mk4 oder junker standardbund ⌀ 75mm
- - Reitstock // manuell über kettenrad, spanndruck über hydraulik einstellbar
- - Reitstockpinole // ⌀ 100 x 430 mm, mk 4 bzw. Junker standardbund ⌀ 75 mm
- - Schleiftisch // z-achse (cnc-gesteuert)
- - Radkopf // zustellung: x-achse (cnc-gesteuert), horizontal: -6° bis + 15°, b-achse (cnc-gesteuert), vertikal: -0,5°, 0° und +0,5° (op schwenkbar)
- - Schleifspindel // ⌀ 180 x 400 mm, flansch: ⌀ 190 mm, standardbund: ⌀ 127 mm, antriebsleistung: 24 kw
- - Schleifscheibe // borazon (cbn) oder diamant, durchmesser: ⌀ 400 mm, bohrung: ⌀ 127 mm, belagbreite: 5mm
- Qualitative Maschinenvorteile:
- - Maschine immer sehr gut gewartet
- - Solide und zuverlässige produktionslinie
- - Quickpoint-maschinen können für eine vielzahl von anwendungen eingesetzt werden und zeichnen sich gleichzeitig durch eine hohe produktivität aus
- - Vielseitigkeit und hervorragende werkstückqualität
- - 3 achsen (x, z und b)
Maschinenvorteile
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
