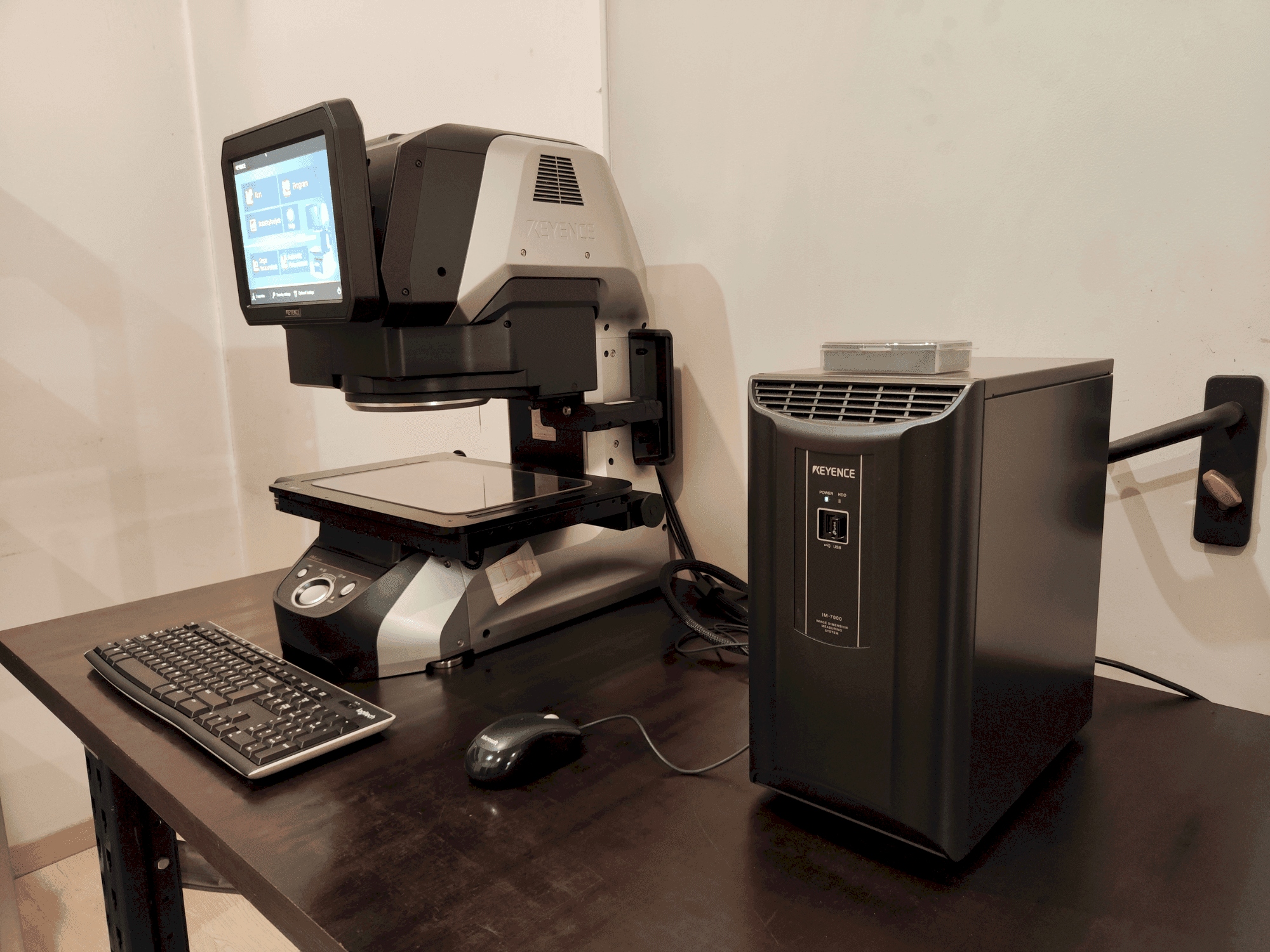

KEYENCE - IM-7030TLV-MEA-KEY-2018-00001

Steuergerät: IM-7000

Bildaufnahmegerät: 1" 6,6 Megapixel monochromer CMOS

Anzeige: 10,4-Zoll-LCD-Bildschirm (XGA 1024×768)

Lichtempfangsobjektiv: Doppelte telezentrische Linse

Beleuchtungssystem: Telezentrisches Durchlicht, Auflicht, Vierfach-Mehrwinkel-Beleuchtung (motorisiert), Spaltring-Beleuchtung (motorisiert)

Messmodi: Weitfeld, Hochpräzise

Weitwinkel-Messbereich: 300 × 200 mm (Viereck R50)

Hochpräziser Messbereich: 225 × 125 mm

Minimale Anzeigeeinheit: 0,1 µm

Messgenauigkeit (Weitwinkel, ohne Tischbewegung): ±1 µm

Messgenauigkeit (hochpräzise, ohne Tischverschiebung): ±0,5 µm

Messgenauigkeit (Weitwinkel, mit Tischverschiebung): ±2 µm

Messgenauigkeit (hochpräzise, mit Tischverschiebung): ±1,5 µm

Verknüpfte Messgenauigkeit: ±(7 + 0,02L) µm (Weitwinkel), ±(4 + 0,02L) µm (Hochpräzision)

Messbarer Bereich (XY, Tisch): 90 × 90 mm

Maximale Messtiefe: 30 mm

Durchmesser des Lichttasters: 3 mm

Messkraft: 0,015 N (Lichttaster), 0,3 N (Höhenmessung)

Wiederholgenauigkeit: ±2 µm

Messbereich (Z): 0-75 mm

Messpositionsgenauigkeit (XY): ±0,2 mm

Minimale Anzeigeeinheit (Höhe): 1 µm

Messbarer Bereich (XY) im Weitwinkelmodus: 145 × 95 mm

Messbare Fläche (XY) Hochpräzisionsmodus: 107,5 × 95 mm

XY-Tisch: Motorisiert, Bewegungsbereich 200 × 100 mm, maximale Last 5 kg

Z-Tisch: Motorisiert, Verfahrbereich 75 mm

Externer Fernbedienungseingang: Nicht-Spannungseingang (Kontakt/Festkörper)

Externer Ausgang: PhotoMOS, OK/NG/FAIL/MEAS, Nennlast 24 VDC, 0,5 A

Schnittstelle: LAN RJ-45 (10/100/1000BASE-T), USB 2.0 Serie A (6 Anschlüsse)

Aufzeichnungsspeicher: HDD 500 GB

Umgebungstemperatur: +10 bis +35°C

Relative Luftfeuchtigkeit: 20-80% RH (keine Kondensation)

Verschmutzungsgrad: 2

Überspannungskategorie: II

Versorgungsspannung: 100-240 V, 50/60 Hz

Gewicht Kopf: 31 kg

Gewicht Steuergerät: ~8 kg
