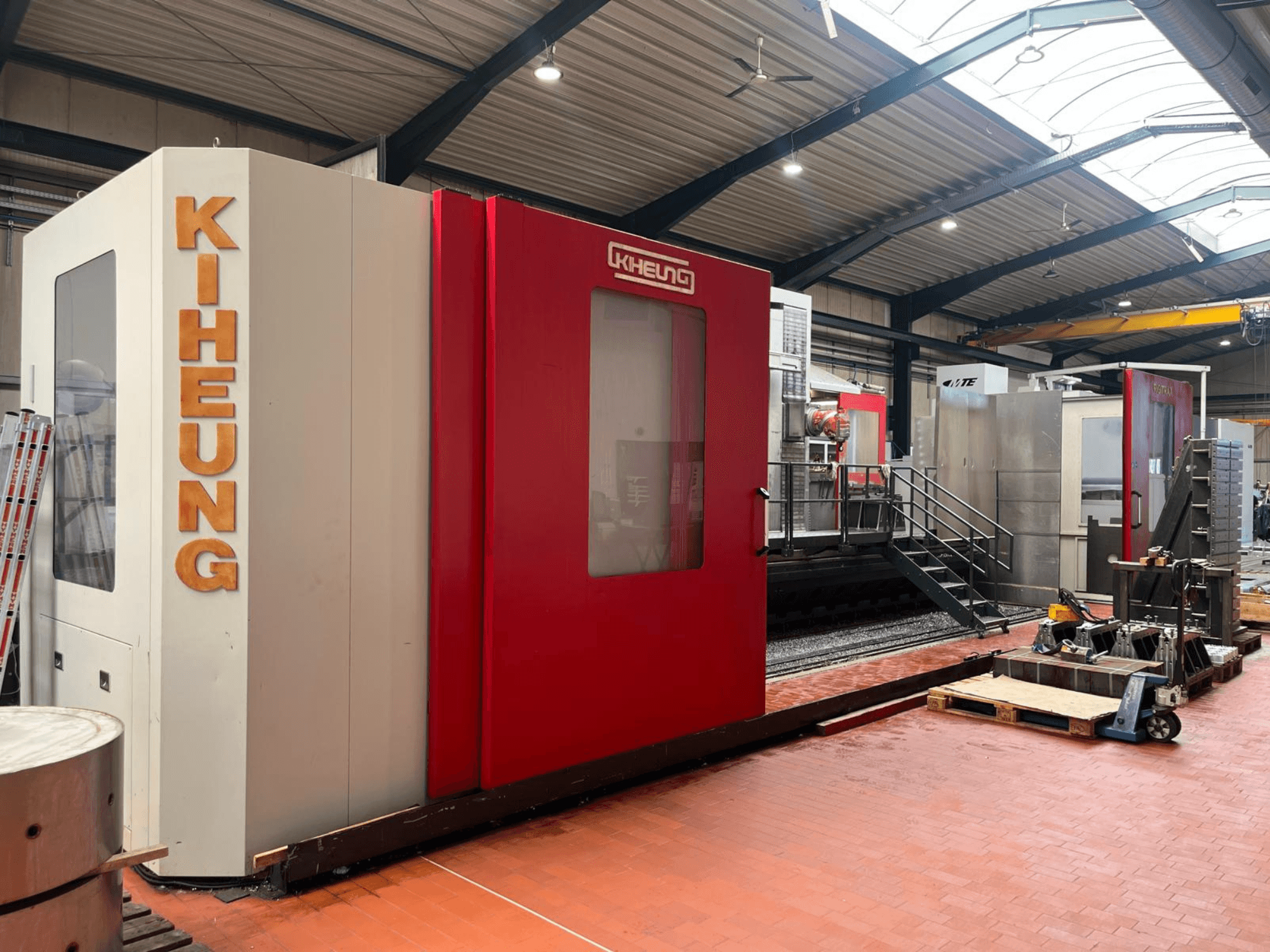

Diese 5-Achsen-Maschine KIHEUNG RIGITRAX X 8000 wurde im Jahr 2011 hergestellt. Sie verfügt über einen beeindruckenden Verfahrweg von 8000 mm auf der X-Achse, 1350 mm auf der Y-Achse und 2000 mm auf der Z-Achse. Die Maschine ist mit einem leistungsstarken 28-kW-Spindelmotor und einem 40-fach-Werkzeugwechsler für einen effizienten Betrieb ausgestattet. Wenn Sie auf der Suche nach hochwertigen Fräsleistungen sind, sollten Sie die von uns zum Verkauf angebotene Bettfräsmaschine KIHEUNG RIGITRAX X 8000 in Betracht ziehen. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: KIHEUNG
- jahr: 2011
- MODELL: RIGITRAX X 8000
- anwendungstyp: Fräsen
- Standort: Deutschland
- maschinentyp: Bettfräsmaschine
- Marke Steuergerät: HEIDENHAIN
Technische Daten - KIHEUNG RIGITRAX X 8000
Steuerung
- Steuerungshersteller: HEIDENHAIN
- Steuerungsmodell: iTNC 530 BF 150 LCD with smartTNC, Mousepad, and DXF-Converter
Maße
- Maschinengewicht: 45000 kg
- Tischlänge: 9950 mm
- Tischbreite: 1150 mm
Bewegung
- Anzahl der Achsen: 5
- X-Achsen-Verfahrweg: 8000 mm
- Y-Achsen-Verfahrweg: 1350 mm
- Z-Achsen-Verfahrweg: 2000 mm
Technische Spezifikation
- Spindelleistung: 28 kW
- Spindeldrehzahl: 4000 RPM
Zusätzliche Informationen
- Hauptrechner: MC 422 C mit Software-Optionen 1 und 2
- Tischlänge: 9950 mm
- Tischbreite: 1150 mm
- T-Nuten-Anordnung: 9 x 22 / 10 x 22 Stück x mm
- Abstand der T-Nuten: 125 mm
- T-Nuten an der Vorderseite: 2 x 22 mm
- Max. Tischbelastung: 3500 kg/qm
- Vorschubgeschwindigkeit (alle 3 Achsen): 10000 mm/min
- Eilgang (X-, Y-, Z-Achse): 16.000 mm/min
- Antriebsdrehmoment X-Achse: 70 Nm
- Vorschubkraft Y-Achse: 27 Nm
- Vorschubkraft Z-Achse: 50 Nm
- Spindelkonus: ISO 50, DIN 69871
- Drehzahlbereich der Spindel (2 Stufen):
- 1. Stufe: 0 – 1000 U/min
- 2. Stufe: 1001 – 4000 U/min
- Leistung des Hauptspindelmotors (100 % / 60 %): 28 / 38 kW (SIEMENS-Hauptspindelmotor)
- Achsantriebe: SIEMENS-Frequenzumrichter
- Kühlmittelbehältervolumen: 500 l (ohne Spindelkühlung) / 1500 l (mit Spindelkühlung – 2 Pumpen)
- Linearmesssystem: HEIDENHAIN-Maßstäbe mit DA 300-Druckluftsystem
- Spindelgetriebe: ZF-Untersetzungsgetriebe, 2-stufig (1–1000 / 1001–4000 U/min), gekühlt
- Fräskopf: Universeller automatischer Fräskopf A 4 Plus, „HURON“-System, gekühlt, bidirektional drehbar um 2,5° x 2,5°, programmierbare und automatische Positionierung in 2,5°-Schritten in den 45°- und 90°-Ebenen (5-Achsen-Simultanbearbeitung / Indexiervorbereitung)
- Werkzeugwechsler: 40-faches vertikales/horizontales Kettenwechselsystem, angetrieben über Servomotor, Überwachung durch HEIDENHAIN-Encoder
- Spindel-Durchflusskühlung (CTS / IKZ): 16-bar-Hochleistungskühlsystem mit Papierfilter (DEUBLIN-Drehdurchführung, 16 bar für die Spindel, 8 bar für 6 Kühlmitteldüsen an der Spindelspitze)
- Kühlmitteltanks: 2 Tanks (1200 l Rein-Tank und 500 l Vor-Tank) mit Papierbandfiltersystem (500 mm Papierbreite, 10 Mikrometer Filterfeinheit)
- Späneförderer: Breites Klappbandförderband X 8000 auf der Rückseite, erhöhte Auswurfvorrichtung
- Messvorrichtungen: Vorbereitet für Werkstück-Tastsystem TS 220 und Werkzeug-Tastsystem TT 140
- Weitere Merkmale: Hydraulischer Gegengewichtsausgleich in der Z-Achse, Spindelausrichtung für starres Gewindeschneiden, SPS-Vorbereitung für 4. Achse, automatische Konusausblasvorrichtung (A2 + A4-Kopf), automatische Zentralschmierung, elektronisches tragbares Handrad HEIDENHAIN HR-410, Ethernet-Schnittstelle, automatische Abschaltung
- Maschinenverkleidung: Teilverkleidung mit 2 Fronttüren für X 4000 oder 4 Fronttüren für X 6000 – X 8000
- Lackierung: Hellgrau RAL 7035, Karminrot RAL 3002
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
