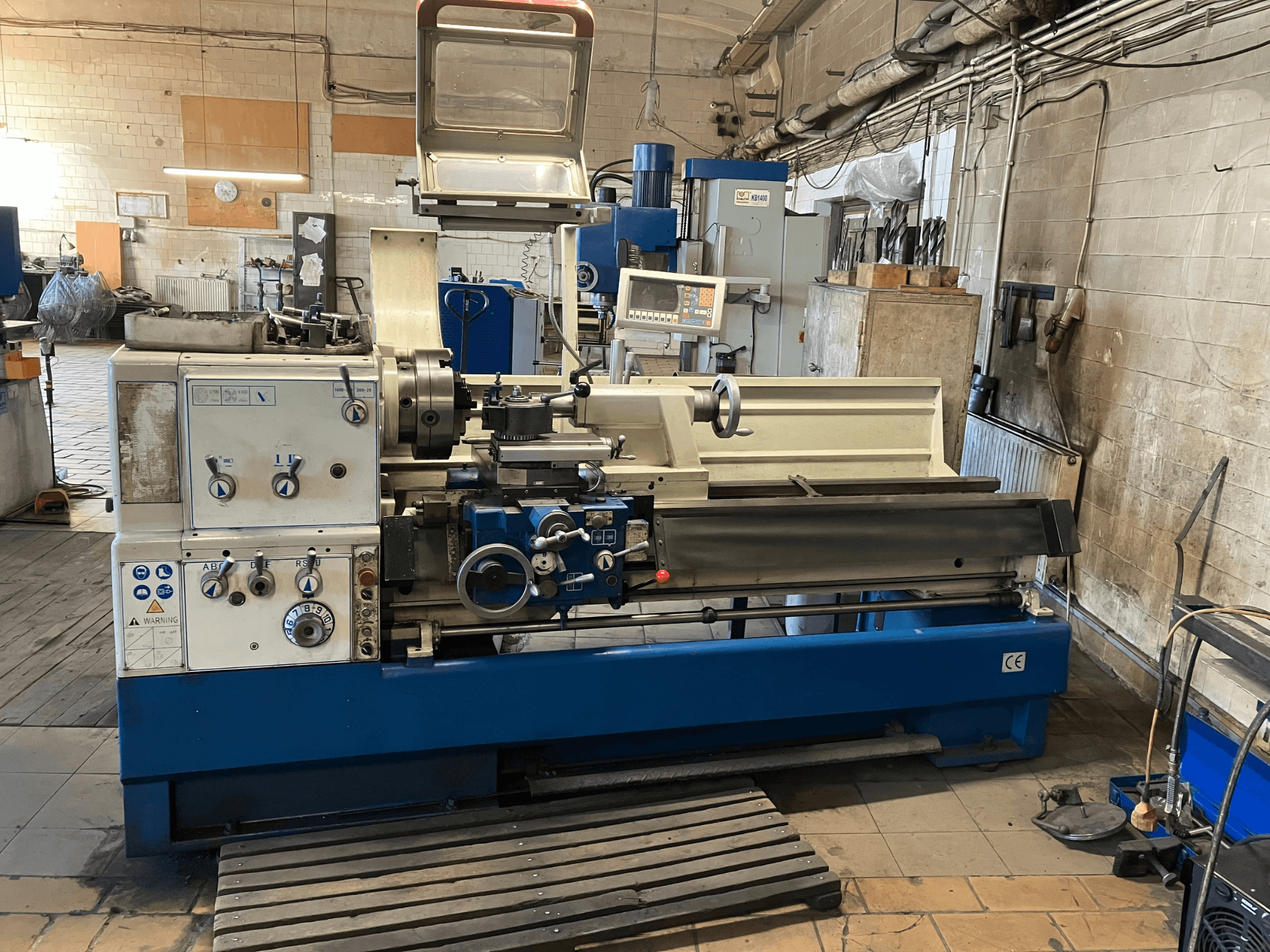

KNUTH - Turnado 280/1500RO-TUR-KNU-2018-00001

Technische Daten

• Abstand zwischen den Mittelpunkten: 1.420 mm

• Schwenkbereich über dem Bett: 560 mm

• Schwenkbereich über Querschlitten: 360 mm

• Schwenkbereich im Spalt: 790 mm

• Spaltlänge: 180 mm

• Tischbreite: 350 mm

Verfahrwege

• Schwenkbereich des Kombinationsschlittens: ±52°

Spindel

• Spindelnase: Camlock D1-8

• Spindelbohrung: 80 mm

• Spindelkonus: MT7

• Anzahl der Spindeldrehzahlen: 12

Vorschubgeschwindigkeiten

• Längsvorschub: 0,059–1,646 mm/U

• Quervorschub: 0,020–0,573 mm/U

Gewindeschneiden

• Metrische Gewinde: 0,2–14 mm (47 Bereiche)

• Modulgewinde: 0,1–7 mm (39 Bereiche)

• Whitworth-Gewinde: 2–112 TPI (60 Bereiche)

• Gewinde mit diametraler Steigung: 4–112 DP (50 Bereiche)

Reitstock

• Reitstockkonus: MT5

• Reitstock-Spindeldurchmesser: 76 mm

• Hub der Reitstockhülse: 180 mm

• Verstellbereich des Reitstocks: ±12 mm

Maschinendaten

• Leistung des Hauptmotors: 7,8 kW

• Spannung: 400 V

• Frequenz: 50/60 Hz

Zusatzausstattung

• 3-Achsen-Digitalanzeige (DRO)

• Schnellwechsel-Werkzeughalter

• Späneförderer

• Umfangreiches Standard-Werkzeugpaket
