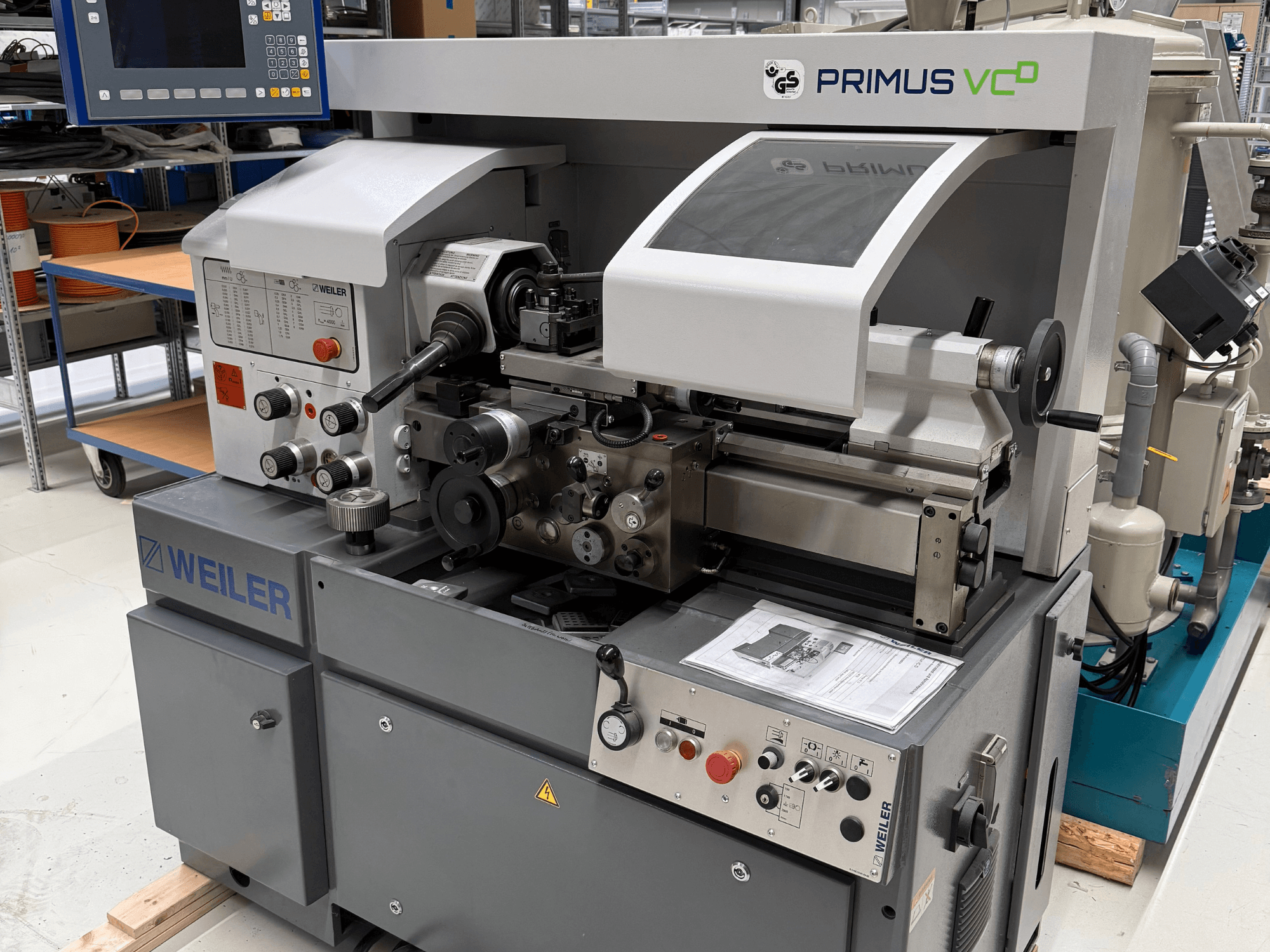

Weiler - PRIMUS VCDDE-TUR-WEI-2018-00001

• Maschinentyp: Zentrumsdrehmaschine

• Drehlänge / Abstand zwischen den Spitzen: 500 mm

• Drehdurchlass über Bett: 280 mm

• Drehdurchlass über Querschlitten: 150 mm

• Spindelspitze (DIN 55027): Größe 5

• Durchmesser des vorderen Lagers: 70 mm

• Spindelbohrung: 43 mm

• Innenkonus der Hauptspindel: ME 50

• Antriebsleistung (100 % Einschaltdauer): 4 kW

• Drehzahlbereich der Spindel: 30 – 4.000 U/min

• Anzahl der Vorschubgeschwindigkeiten: 24

• Längsvorschubbereich: 0,02 – 0,63 mm/U

• Quervorschubbereich: 0,006 – 0,20 mm/U

• Metrischer Gewindebereich: 0,25 – 8 mm

• Zoll-Gewindebereich: 80 – 2 TPI

• Modulgewindebereich: 0,25 – 4 Module

• Gewindebereich nach Diametralabstand (DP): 200 – 5 DP

• Durchmesser der Reitstockhülse: 40 mm

• Verfahrweg der Reitstockhülse: 85 mm

• Reitstockkonus: MT3

• Betriebsspannung: 400 V

• Steuerspannung: 24 V DC

• Anschlussleistung: 7,5 kVA

• Nennstrom: 15,5 A

• Frequenz: 50 Hz

• Hauptsicherungen: 25 A

• Maschinengewicht: 1.050 kg

• Maschinenabmessungen (L × B × H): 1.570 × 890 × 1.700 mm

Zusatzausstattung

• 4-fach-Schnellwechsel-Werkzeughalter PARAT Größe 1, inkl. 1 × WD 1/12-Werkzeughalter

• 2 × WD 1/12-Werkzeughalter

• Hebelbetätigtes Spannzangenfutter für 173 E-Spannzangen

• 13 × 173 E-Spannzangen, Spannbereich: 3–15 mm (in 1-mm-Schritten)

• Feste Lünette mit Rollenbacken, Aufspannbereich: 15–100 mm

• Bewegbarer Späneschutz mit Sichtfenster

• 8 × Nivellierelemente
