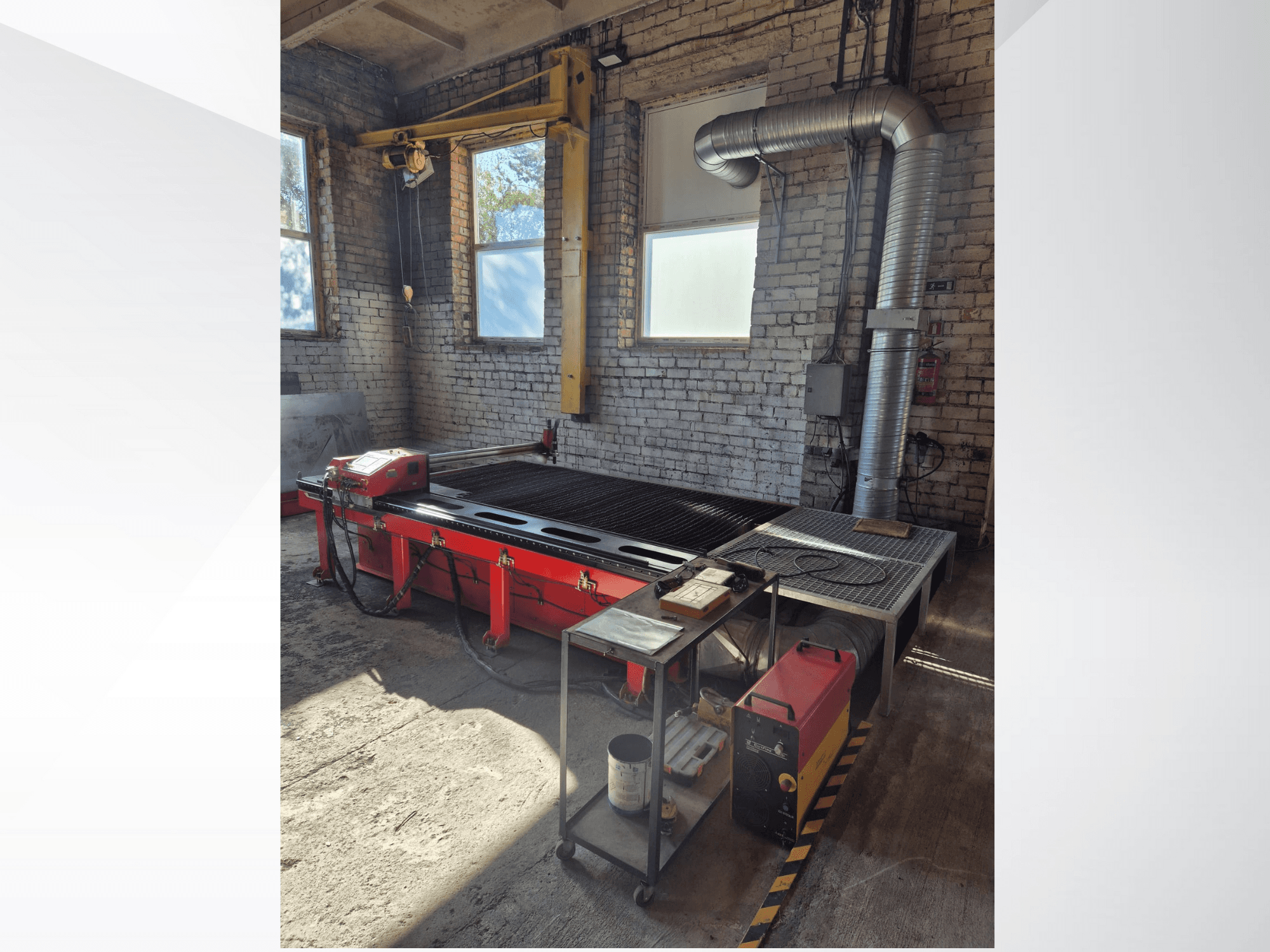

KOIKE - PNC-12 EXTREMELV-CUT-KOI-2015-00001

Zusätzliche Informationen

• Achsen: 2

• Effektiver Schnittbereich: 1500 x 3000 mm

• Maximale Schnittdicke: bis zu 50 mm

• Eilganggeschwindigkeit: 4000 mm/min

• Maximale Schnittgeschwindigkeit: 3000 mm/min

• Steuerung: KOIKE D420

• Steuerungsfunktionen: Rotation, Spiegel, Verschachtelung, Rückgewinnung, Auswahl des Lochstechpunkts

• CNC-Anzeige: 7" Farbe, mehrsprachig

• Dateneingabe: USB / MDI

• Programm Format: EIA

• Software: KOIKE PNC-CAM Expert V2E + FastCAM Lizenz

• Vorinstalierte Schnittmuster: 47 Formen

• CAD-Import: DXF, DWG

• Automatische Verschachtelung / Sequenzierung: Ja

• Motoren: Schrittmotoren (X/Y), DC-Motor für Brennerlifter

• Eingangsspannung: 1~ 200-240V, 50/60 Hz

• X/Y-Antrieb: Zahnstange und Ritzel, Linearführungen

• Brennerhalterung: Ø35 mm

• Anfängliche Brennerhöhensteuerung: Ja

• Brenner-Kollisionsschutz: Ja

• Lichtbogen-Spannungs-Höhensteuerung: Ja (1:1 oder 50:1)

• Plasmaquelle: Kjellberg CutFire 100i (100A)

• Netzspannung: 3~ 400V ±10%, 50 Hz

• Leistungsaufnahme: 16,6 kVA (100% Einschaltdauer)

• Schneidstrom: 35-100 A

• Einschaltdauer: 100% bei 100 A

• Schnittbereich: 1-20 mm (empfohlen), max. 40 mm

• Stechdicke: bis zu 20 mm

• Leerlaufspannung: 330 V DC

• Wirkungsgrad: 0,92

• Leistungsfaktor: 0,97

• Kühlung: Luftgekühlt (eingebauter Lüfter), Brennergasgekühlt

• Gasversorgung: Luft, 5,5 bar, 220 Nl/min

• Schutzart: IP21

• Gewicht: 50 kg

• Abmessungen: 710 x 280 x 590 mm

• Plasmaquelle

• Steuergerät

• Laptop mit FastCAM-Lizenz

• Plasmatisch 3000 x 1500 mm (4 Absaugkammern)

• Belüftungseinheit mit Auslässen

• Hebezeug - 500 kg Hebekapazität

• Kolbenkompressor 5,5 kW, 270 L, 10 bar

• Lufttrockner 1500 L/min

• Hebemagnet und Blechgreifer

• Düsen, Elektroden und Ersatzteile
