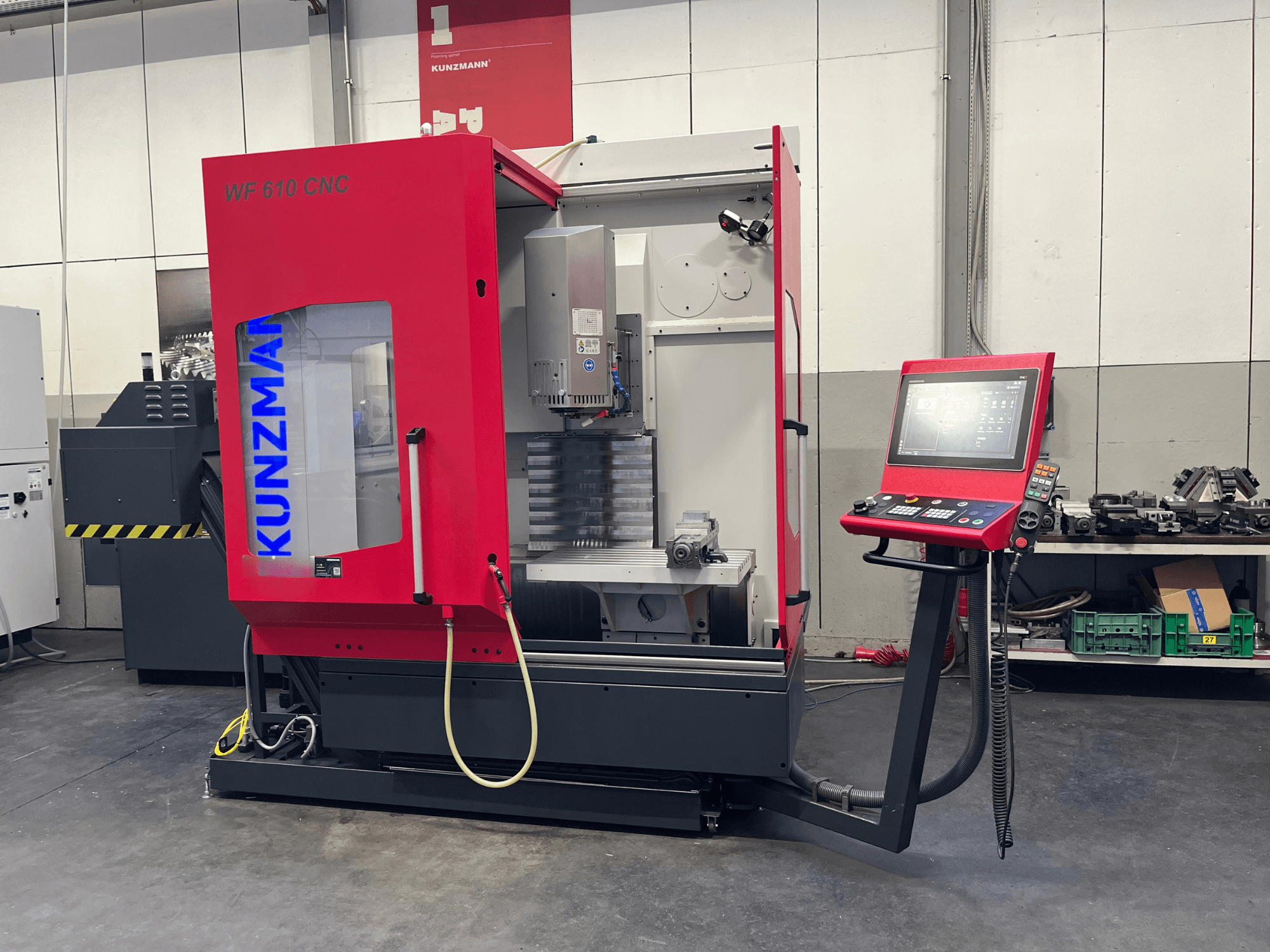

KUNZMANN - WF 610 CNCDE-MIL-KUN-2024-00001

- Vorführmaschine

- Spindelbetriebsstunden: 332 h

- Programmlaufzeit: 310 h

- Vorschubgeschwindigkeit (Eilgang): X/Y/Z bis max. 30/30/15 m/min

- Hauptantrieb (Option installiert): SK 40-Motorspindel, 1 – 12.000 U/min (Swiss made)

- Spindelleistung: 8,5 kW (S1-100 % ED) / 11,5 kW (S6-40 % ED)

- Spindeldrehmoment: 43 Nm (S1-100 % ED bei 1.880 U/min) / 58 Nm (S6-40 % ED bei 1.880 U/min)

- Werkzeugaufnahme: SK 40 nach DIN ISO 7388-1 Form AD (früher DIN 69871 AD) mit Zugbolzen nach DIN ISO 7388-3 Form AD (früher DIN 69872)

- Werkzeugspannung: Mechanisch, Spannkraft 10.000 N, hydraulische Entriegelung

- Vertikaler Fräskopf: direkt angetrieben, manuell schwenkbar von -5° bis +90°, ausfahrbare Spindel mit Drehvorrichtung (Hub 70 mm, klemmbar)

- Starre Winkeltischfläche: 800 x 425 mm

- T-Nuten im Tisch: 6 x 14 H7 (Teilung 63 mm)

- Max. Tischbelastung: 300 kg

- Werkzeugwechsler: 20-fach-Scheibenmagazin, SK 40

- Max. Werkzeugdurchmesser: 75 mm (vollbesetztes Magazin) / 150 mm (mit benachbarten leeren Fächern)

- Max. Werkzeuglänge: 250 mm

- Max. Werkzeuggewicht: 8 kg

- Werkzeugwechselzeit: ca. 3 s (Span-zu-Span ca. 15 s)

- Positioniergenauigkeit (ISO 230-2): 0,008 mm (direkte lineare Messsysteme)

- Wiederholgenauigkeit (ISO 230-2): 0,006 mm (direkte lineare Messsysteme)

- Messsystem: Absolutes direktes Linearmesssystem von HEIDENHAIN (Auflösung 0,001 mm)

- Spindelkühlung (IKZ): 50-bar-Hochdruckpumpe (26 l/min), 4-stufige Druckeinstellung (15/25/40/50 bar), 25-µm-Doppelschalterfilter

- Interne Luftkühlung: Luftkühlung durch die Spindel, über M-Funktion programmierbar

- Externe Luftkühlung: Flexibler Gelenkschlauch, über M-Funktion programmierbar

- Papierband-Filtereinheit: Trommel-Mulden-Filter mit 600-l-Außenbehälter, Filtervlies Typ VDF150/50/50 (150 g/m²), Abmessungen: 1800 × 860 × 1620 mm

- Späneförderer: In einen 115-l-Kühlmitteltank integrierter Scharnierbandförderer, 60°-Neigung, seitlicher Auswurf links (Höhe 870 / 1060 / 1200 mm)

- Werkstücktaster: HEIDENHAIN TS 460 3D-Taster (Infrarot) mit SE 661-Transceiver

- Vorbereitung für Zusatzachsen: Vorbereitung für die 4. Achse (Achsensteuerung im Schaltschrank, vorverdrahtete Schnittstelle)

- Automatisierungsschnittstelle: Vorbereitungssatz für EDUCATION4.0-Cobot-Zelle (Harting-Stecker-I/O-Schnittstelle, Pneumatikanschluss sowie 2x pneumatische Tischanschlüsse, max. 6 bar)

- Gehäusetür: Automatische, über Riemenantrieb betätigte Frontschiebetür (manuell per Drucktaster und programmierbar)

- Software-Option: OCM (Optimized Contour Milling) für fortgeschrittenes Trochoidfräsen

- Handrad: Elektronisches Handrad HEIDENHAIN HR 510 FS mit Achsauswahl und Not-Aus

- Betriebsspannung: 400 V, 50 Hz

- Leistungsaufnahme: ca. 21 kVA

- Steuerspannung: 24 V - Druckluftversorgung: 6,5 – 10 bar (mind. 6,5 bar an der Maschine erforderlich)

- Maschinengewicht: ca. 2.900 kg (mit Werkzeugwechsler)
