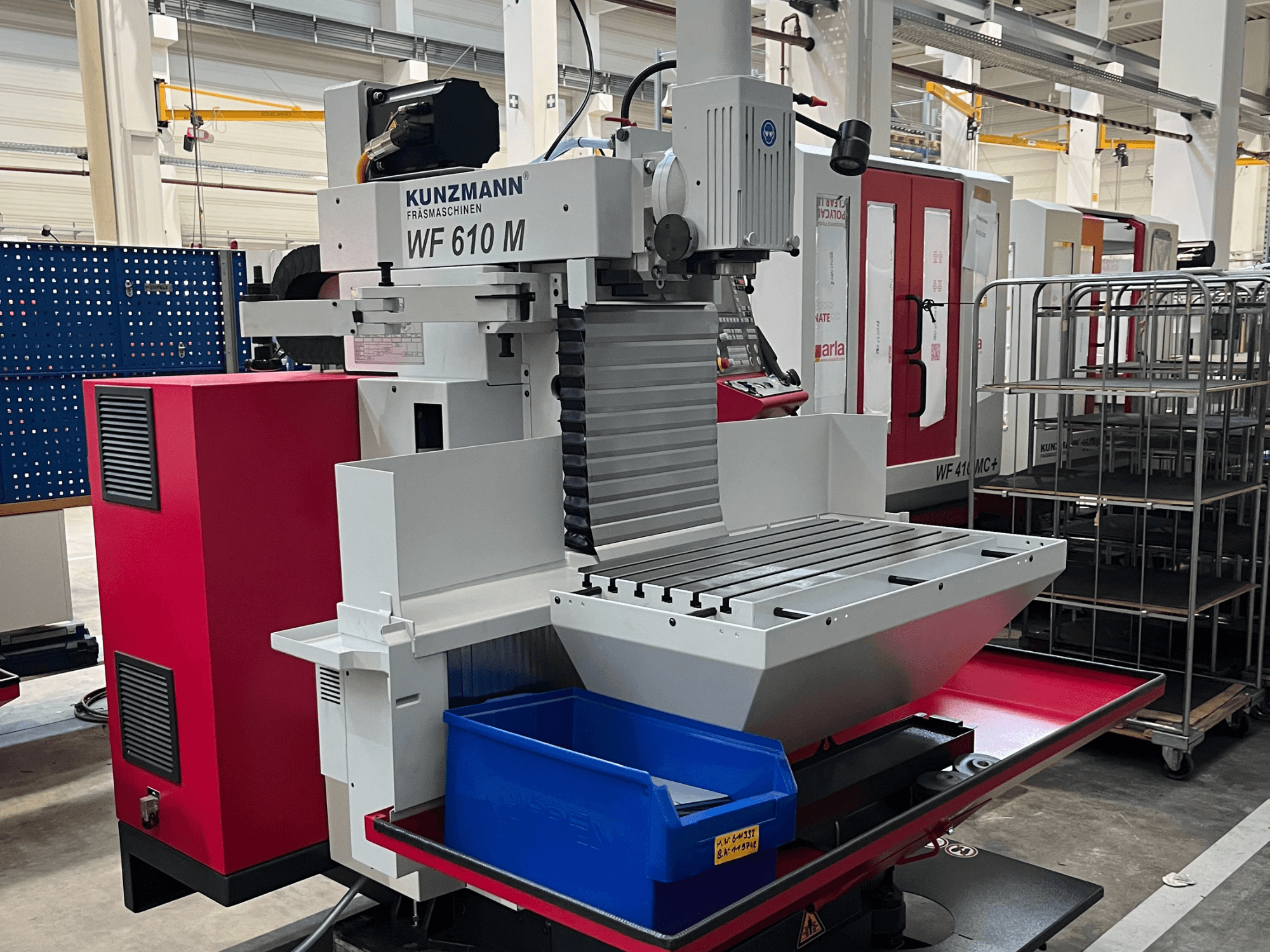

KUNZMANN - WF 610 MDE-MIL-KUN-2026-00001

- Neue Maschine

- Hauptantrieb: Elektronisch geregelter, stufenloser Hauptantrieb für die Vertikalfrässpindel

- Spindelantriebsleistung: 8,5 kW (S1 – 100 % ED) / 16,2 kW (S6 – 25 % ED)

- Werkzeugaufnahme: SK 40 nach DIN ISO 7388

-1 Form AD (ehemals DIN 69871 Form AD) mit Zugbolzen nach DIN ISO 7388-3 Form AD (ehemals DIN 69872)

- Vorschubantriebe: Elektronisch geregelter stufenloser Servoantrieb pro Achse

- Eilganggeschwindigkeit X / Y / Z: bis max. 5 / 5 / 4 m/min (stufenlos)

- Tischtyp: Starrer Winkeltisch

- Aufspannfläche: 800 x 425 mm

- T-Nuten: 6 x 14 H7 (Teilung / Abstand: 63 mm)

- Max. Tischbelastung: 300 kg

- Vertikaler Fräskopf: um +/- 90° schwenkbar, manuell ausfahrbare Spindel mit Hebel, Hub 70 mm (klemmbar), drehzahlabhängige Luftkühlung

- Werkzeugspannung: Automatische mechanische Werkzeugspannung, Spannkraft 10.000 N (hydraulische Entriegelung)

- Messsystem: Abstandscodierte Linearmaßsysteme, direkt, inkremental, Auflösung 0,001 mm

- Sicherheitshandräder: In allen 3 Achsen

- Elektronisches Handrad: Tragbares HEIDENHAIN HR 510 FS mit integrierten Achsauswahltasten, Vorschubpotentiometer und Not-Aus-Taste (inklusive Halterung am Bedienpult)

- Betriebsspannung: 400 V / 3-phasig / 50 Hz

- Nennstrom / Absicherung: 20 A / 25 A

- Anschlussleistung: 13 kVA - Steuerspannung: 24 V

- Aufstellgewicht der Grundmaschine: ca. 2.000 kg (einschließlich Flüssigkeiten, ohne Optionen/Werkzeuge)

- Max. Transportgewicht: 2.100 kg

- Kühlmittelsystem: Freistehender Behälter, Fassungsvermögen 66 Liter

- Zentralschmierung: Automatisches Zentralschmiersystem mit separatem, leicht zugänglichem Restölbehälter

- Arbeitsleuchte: LED-Schwenkarmleuchte

- Maschinenausgleichselemente: 1 Satz = 4 Stück
