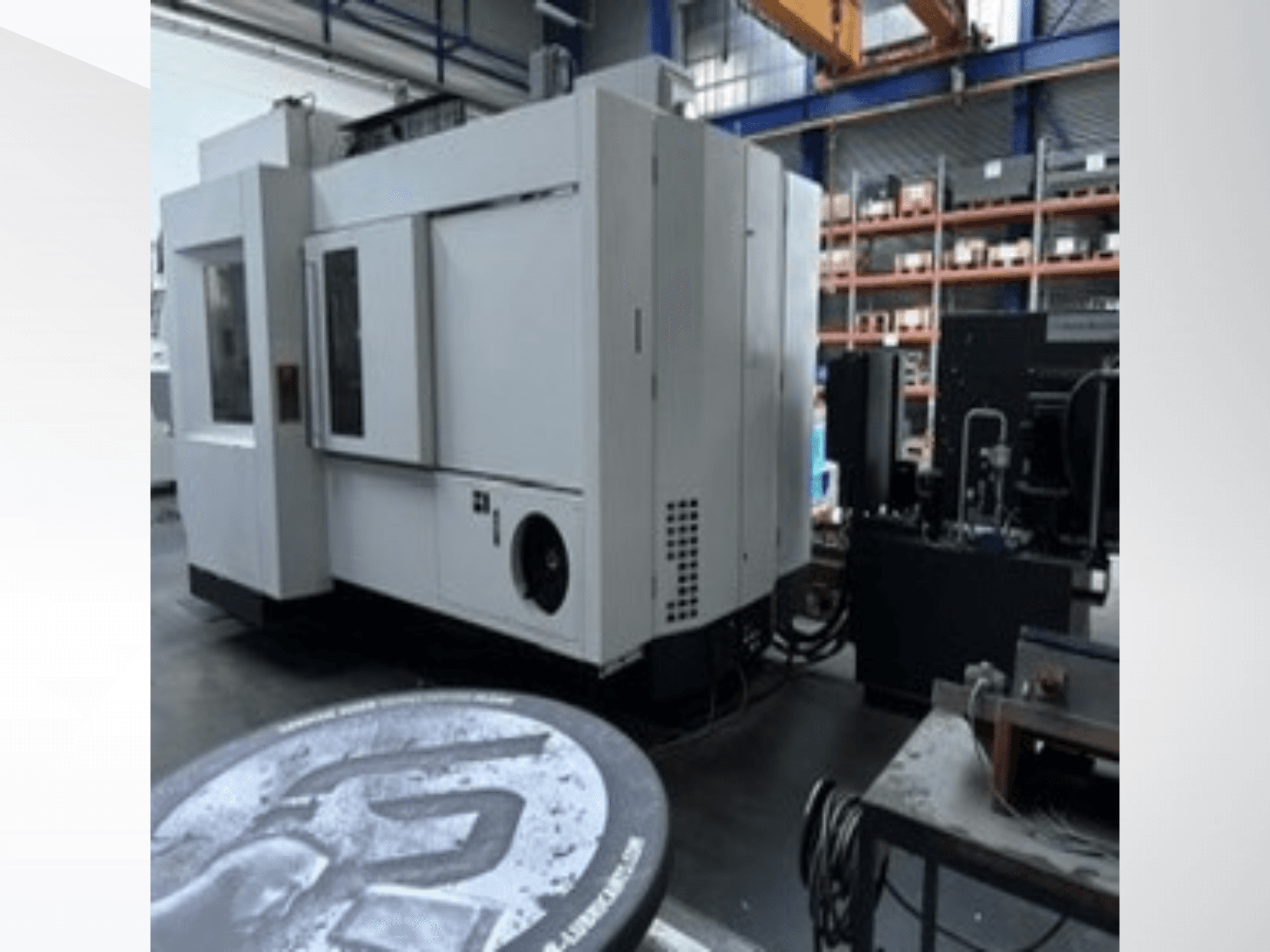

MIKRON - HPM 1350 UDE-MIL-MIK-2019-00002

- Steuerung: Heidenhain iTNC 530 HSCI FS (MC 6541 mit HDR und Core i7-3 1,7-GHz-Dual-Core-Prozessor, 15,1-Zoll-Farb-TFT)

- Verfahrweg der X-Achse: 1350 mm

- Y-Achsen-Verfahrweg: 1150 mm

- Z-Achsen-Verfahrweg (horizontale Spindel): 895 mm

- Z-Achsen-Verfahrweg (vertikale Spindel): 700 mm

- Ausladung der Motorspindel zur Z-Achse: 700 mm

- Schwenkbereich der A-Achse: +16° bis -120° (Gesamtbereich 136°)

- Drehbereich der C-Achse: n × 360°

- Simultane Achsen: 5 / 5 simultan

- Durchmesser des Drehtisches: Ø 1100 mm (an zwei Seiten auf 1000 mm abgeflacht)

- Tischzentrierung: Ø 50 H6

- T-Nuten: 9 Nuten, Abstand 100 mm, Breite 18 H12

- Max. Tischbelastung (zentriert): 1600 kg

- Tischspannmoment: 8000 Nm

- Tischantriebsdrehmoment (100 % Dauerbetrieb / max.): 1130 Nm / 2300 Nm

- Max. Tischgeschwindigkeit: 40 U/min

- Eilgang / Vorschubgeschwindigkeit (X, Y): 15 / 32 m/min

- Eilgang / Vorschubgeschwindigkeit (Z): 15 / 32 m/min

- Schwenkgeschwindigkeit / Eilgang (A-Achse): 11 / 20 U/min (4000 / 7200 °/min)

- Max. Vorschubkraft: 10 kN

- Beschleunigung: 4 m/s²

- Spindeldrehzahl: 0 – 15.000 U/min

- Spindelkonus: HSK-A63 (DIN 69893-1)

- Spindelleistung (S6, 40 % Einschaltdauer): 38 kW

- Spindeldrehmoment (S6 40 % ED): 193 Nm

- Kapazität des Werkzeugmagazins: 46 Positionen (HSK-A63)

- Max. Werkzeugdurchmesser: 80 mm (voll beladen) / 130 mm (teilbeladen)

- Max. Werkzeuglänge: 300 mm

- Max. Werkzeuggewicht: 8 kg

- Max. Magazinbeladung: 200 kg

- Span-zu-Span-Zeit: ca. 11 s

- Kühlmittel- und Spänemanagement: Späneförderer mit interner Kühlmittelzufuhr (IKZ 18–80 bar, frequenzgeregelt), 30-µm-Bandfiltereinheit, Handwaschstation

- Externe Kühlmittelzufuhr: 7 bar, 28 l/min

- Luftspülung durch die Spindel: Ja (bis zu 10 bar)

- Mess- und Kalibriersysteme: Renishaw OMP60 HSK-A63 3D-Infrarot-Tastsystem, Renishaw NC4 2-teiliges Laser-Werkzeugmesssystem, KinematicsOpt

- Intelligente Maschinenfunktionen: APS (Advanced Process System), ITC (Intelligent Thermal Control), DNC-Fernzugriff über Netzwerk, rConnect Live-Fernunterstützung

- Betriebsstunden:

* Steuerung ein: 46.889 h 58 min 07 s

* Maschine eingeschaltet: 42.786 h 48 min 49 s

* Programmlauf: 9.929 h 46 min 01 s

* Antriebe ein: 34.546 h 44 min 31 s

* Spindel ein: 5.660 h 25 min 27 s

- Wichtige Einträge im Wartungs-/Reparaturprotokoll:

* Spindel am 10.11.2021 (GF-Spindel für 2/782) durch eine neue Baugruppe am 29.11.2021 ersetzt

* Festplatte am 23.12.2022 ausgetauscht

* Antriebseinheit am 24.05.2023 ausgetauscht

* Drehdurchführung am 07.09.2023 ausgetauscht

* A-Achse am 21.02.2026 ausgerichtet und Spindel justiert

- Betriebsspannung: 3x 400 V (+6 %/-10 %), 50 Hz

- Anschlussleistung: 67 kVA / 61 kW (mit IKZ)

- Absicherung: 125 A

- Druckluftversorgung: 6 + 0,5 bar, ca. 300 l/min
