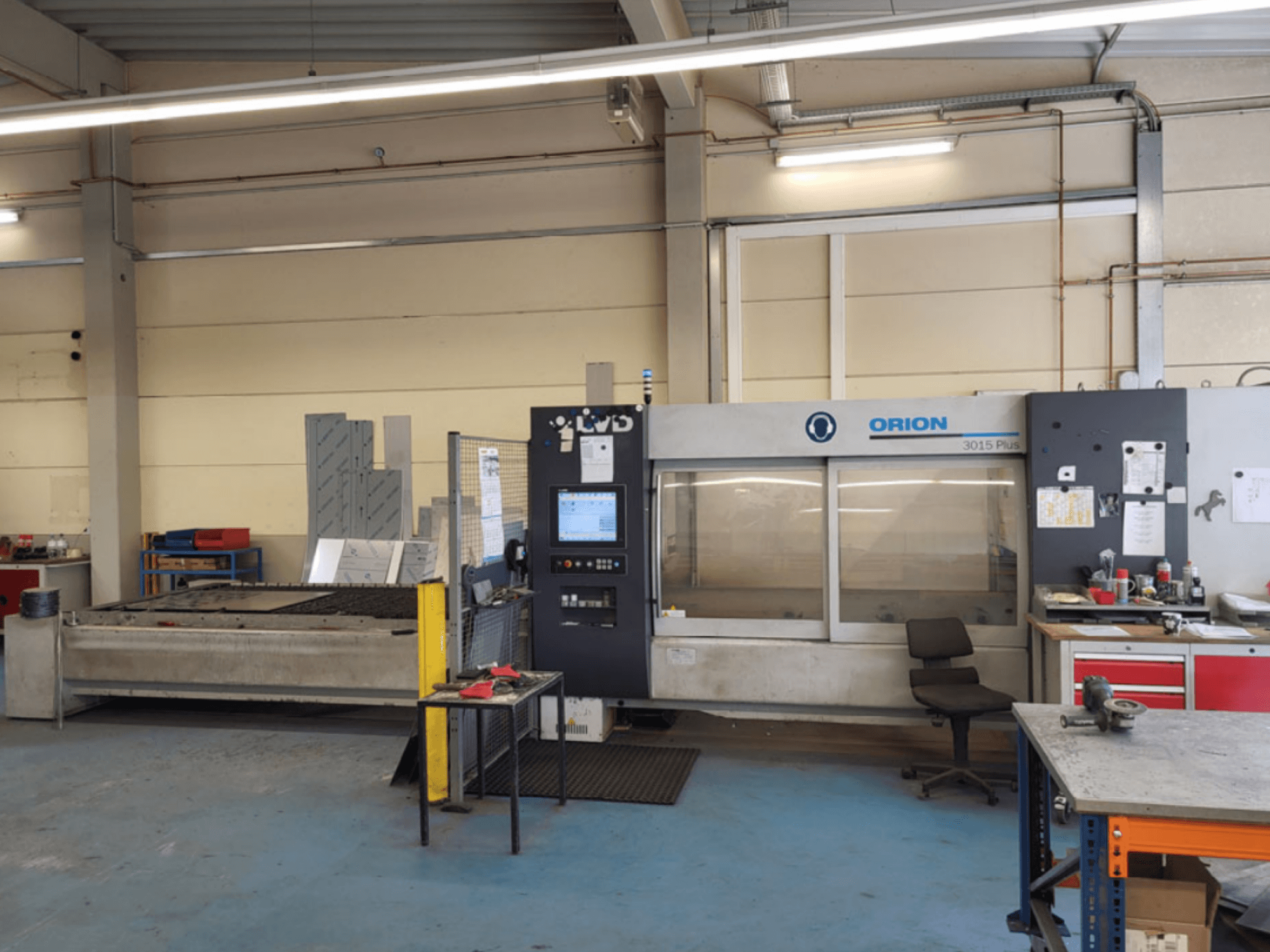

LVD - Orion 3015 PlusDE-CUT-LVD-2014-00002

• Maximale Blechgröße: 3000 × 1500 mm

• Max. Blechgewicht: 570 kg

• Maximale Positioniergeschwindigkeit:

  • X/Y-Achsen: 100 m/min

  • Z-Achse: 15 m/min

• Reproduzierbarkeit: ±0,025 mm

• Positioniergenauigkeit: ±0,05 mm/m

• Laser:

  • Typ: Fanuc HF-angeregtes CO₂

  • Leistung: 2500 W (±2%)

  • Leistungsbereich: 100-2500 W

  • Stabilität der Leistung: ±1%

  • Wellenlänge: 10,6 µm

  • Pulsfrequenz: 5 Hz-33 kHz

  • Verbrauch von Lasergas: 10 l/h

  • Kühlung: Geschlossener Wasserkreislauf

• Materialschneidleistung (2500 W):

  • Stahl: 16 mm

  • Rostfreier Stahl (N₂): 10 mm

  • Aluminium: 6 mm

Zusätzliche Ausstattung

• Automatisches Be-/Entladesystem:

  • Maximale Blechgröße: 3050 × 1525 × 12 mm

  • Maximales Stapelgewicht: 2500 kg

  • Maximale Stapelhöhe: 100 mm

  • Stellfläche (einschließlich automatischer Lader): 8900 × 6600 × 3700 mm

• Kompakter Turm:

  • Maximale Blechgröße: 3050 × 1525 × 16 mm (oder 2550 × 1525 × 20 mm)

  • Minimale Blechgröße: 1000 × 1000 mm

  • Maximales Palettengewicht: 3000 kg

  • Maximale Palettenhöhe: 240 mm (einschließlich Palette)

  • Stellfläche: 8850 × 7200 mm

  • Optionen für die Turmhöhe:

    • 4 Paletten: 4100 mm

    • 6 Paletten: 4940 mm

    • 10 Paletten: 6620 mm

Anmerkung: "Min sheet size: 1000 × 1000 m" in der Quelle scheint ein Tippfehler zu sein; hier als mm angegeben.
