OMC - PL 90sIT-PRE-OMC-2025-00001

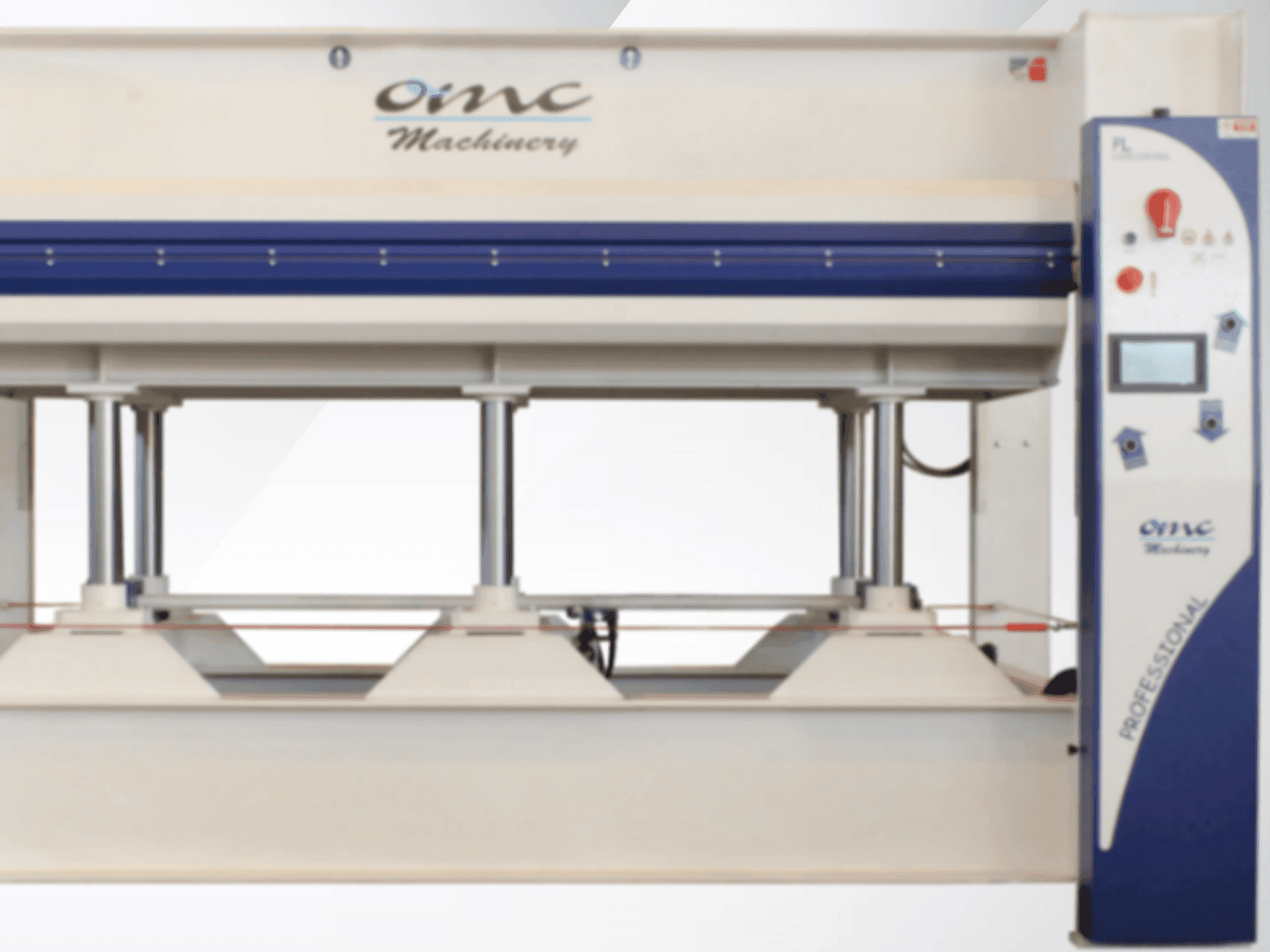

Heißplattenpresse Marke: OMC Typ: PL 90s Neumaschine Technische Daten Plattengröße: 3000 x 1300 mm Hub: 400 mm Hubart: Aufwärtshub (von unten nach oben) Plattentyp: Elektronische Elkom-Platten Presskraft: 90 Tonnen auf 80 % der Fläche Presszylinder: 6 x Ø 70 mm Spezifischer Druck: 2,05 kg/cm² auf 100 % der Fläche, 2,56 kg/cm² auf 80 % der Fläche Be- und Entladeseite: 3000 mm Heizsystem: Elektronisch 25,4 kW, maximale Temperatur 120 °C Automatisches Öffnen mit Zeitschaltuhr Bedienfeld: Standard Anschluss: 400 V, 50 Hz, 3-phasig Sicherheitseinrichtung: Sicherheitsseil um die gesamte Presse herum Not-Aus-Schalter Zweihandbedienung CE-Norm Pressenkonstruktion Die Pressenkonstruktion besteht aus Verbund- und geschweißtem Stahl. Sowohl die feste als auch die bewegliche Platte sind aus Verbund- und geschweißtem Stahl gefertigt. Die Presse ist mit einem Zahnstangenführungssystem ausgestattet, um eine perfekte parallele Bewegung beim Schließen und Öffnen der Platten zu gewährleisten. Elkom-Heizplatte Elektrische Elkom-Platten mit Heizwiderständen Die Platten bestehen aus einer Spanplatte, auf der ein Aluminiumblech mit den Heizwiderständen montiert ist. Maximale Betriebstemperatur 120 °C. Maximaler Anpressdruck = 7 kg/cm² Hydrauliksystem - Das Hydrauliksystem besteht aus einer zweistufigen Einheit mit Tauchpumpe zur Geräuschdämpfung und Schmierung der rotierenden Teile. - Pumpe für schnelles Schließen/Öffnen (hohe Fördermenge – niedriger Druck 35 l/min), Presspumpe (geringe Fördermenge – hoher Druck 1,6 l/min). - 2-HP-Elektromotor - Die Hydraulikeinheit ist mit folgenden am Tank angebrachten Steuer- und Sicherheitsventilen ausgestattet: - Maximaldruckventil: verhindert übermäßigen Druck im Hydrauliksystem im Falle einer Störung der elektrischen oder elektronischen Steuerung - Druckhalteventil (Rückschlagventil) - Ventil für niedrigen Ablassdruck (Vorablassventil). Es verhindert gefährliche Druckstöße im System. - Magnetventil für den Ölablass Bedienfeld und Elektrik Die Pressparameter können am Bedienfeld eingestellt werden, das mit folgenden Schaltern/Anzeigen ausgestattet ist: - 2 Temperaturregler zur Einstellung der Plattentemperatur - Manometer zur Druckregelung mit automatischem Druckausgleichssystem - Allgemeiner Ein-/Aus-Schalter - Zwei manuelle Sicherheitstasten zum Schließen der Presse - Zeitschaltuhr für das automatische Öffnen - Schalter zur Auswahl des manuellen oder automatischen Öffnens der Pressplatten nach dem Arbeitszyklus. - Ein-/Aus-Schalter für den Widerstand der oberen und unteren Pressplatte Sicherheitssysteme - Zeitgesteuerte Zweihandbedienung zum Schließen der Presse - Sicherheitsseil an allen vier Seiten der Presse - Plattenverriegelung für Wartungsarbeiten - Schutzvorrichtungen für die Zahnrad- und Zahnstangeneinheiten - Sicherheitsaufkleber und Warnhinweise - Betriebs- und Wartungsanleitung - Die Presse entspricht den CE-Normen Optional: Touchscreen-Display – SPS (speicherprogrammierbare Steuerung) Speziell für die Einstellung folgender Parameter entwickeltes 7-Zoll-Farb-Touchscreen-Display - Temperaturen - Presszeit - Tägliche Einstellung des Heizsystems - Automatische Abschaltung des Heizsystems bei Erreichen der eingestellten Temperatur und automatische Temperaturrückführung - Neues System zur automatischen Druckeinstellung - Möglichkeit zur Speicherung historischer Daten/Parameter - Diagnosesystem Sensor zur Überprüfung des parallelen Hubs der Platten Eloxierte Oberfläche an den beiden Platten Elektrische Abschaltung von 2 Zylindern + Sensoren zur Parallelsteuerung Mylar-Folie auf den Platten
