OMC - PPC/eIT-OTH-OMC-2015-00001

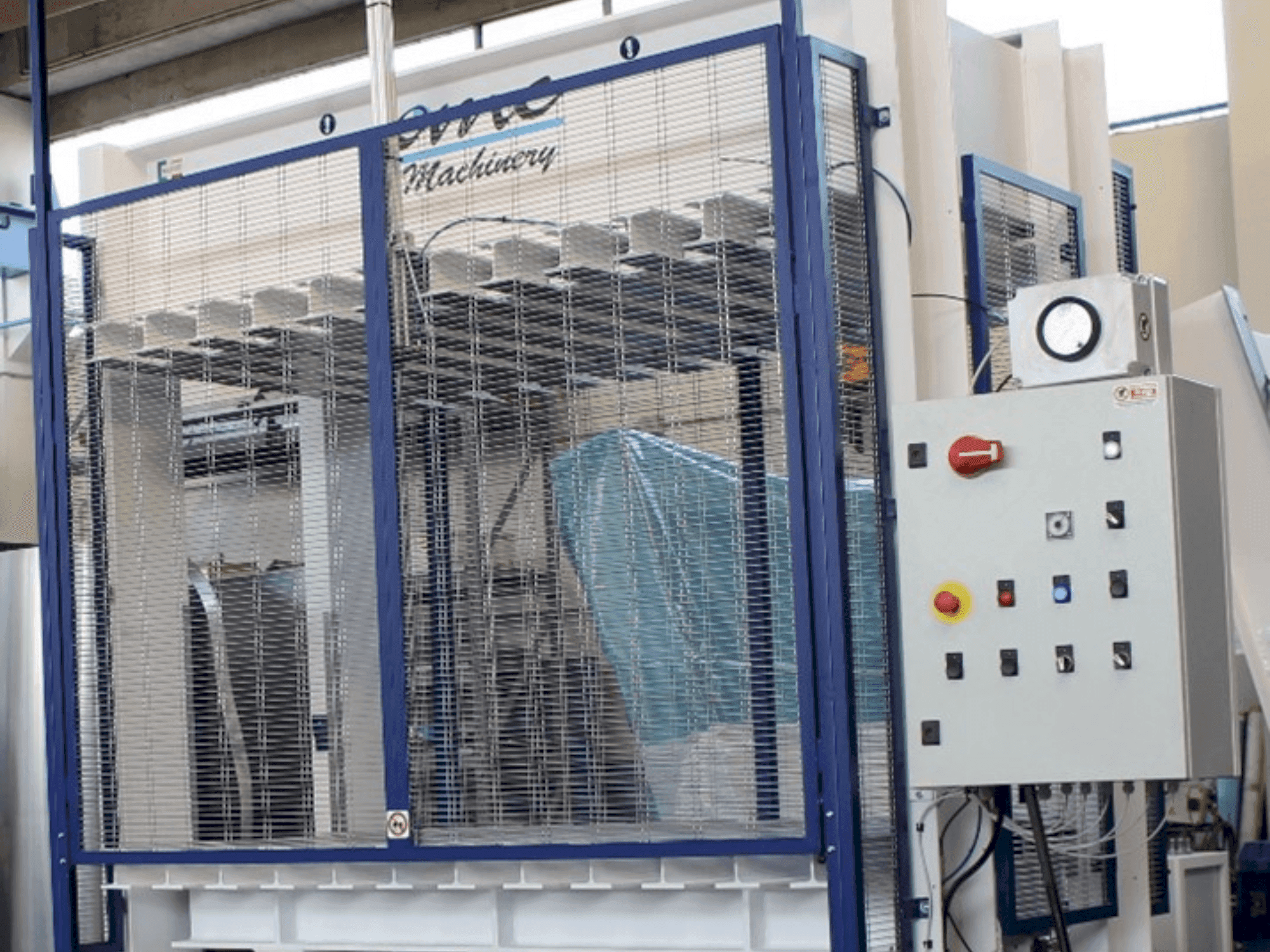

Abkantpresse Modell PPC/e 120 Tonnen 2000 x 1400 mm Ausgelegt für Hochfrequenztechnik TECHNISCHE DATEN Plattengröße 2000 x 1400 mm Platten Ausgelegt für Hochfrequenztechnik Formauflagen Im Lieferumfang für 2 Kammern enthalten (Formen nicht im Lieferumfang enthalten) Presszylinder 6 Zylinder Ø 85 mm Hub 650 mm Öffnungsweite 1200 mm Hubart Antriebsplatte: unten (von unten nach oben) Gesamtdruckkraft 120 Tonnen Spezifischer Druck 4,28 kg/cm² Bedienfeld Standard-Bedienfeld; Schalttafel mit Doppeltaste und einstellbarem Manometer mit Druckrückstellung. Öffnung Automatisch mit Zeitschaltuhr Stromversorgung 400 V, 50 Hz, 3-phasig Sicherheitseinrichtungen - Not-Aus-Schalter - Zweihandbedienung - Manueller Schutz gegen unbeabsichtigtes Schließen der Guillotine an der Vorderseite - Metallschutzgitter an den Seiten - Mit dem Generator verbundene Aluminiumfolie Normen CE-Normen Aufbau der Presse Die Pressenkonstruktion besteht aus S275JR-Trägern, die miteinander verbunden und verschweißt sind. Sowohl die feste als auch die bewegliche Platte bestehen aus S275JR-Trägern, die miteinander verbunden und verschweißt sind. Die Presse ist mit einem Zahnstangen- und Ritzel-Führungssystem ausgestattet, um eine perfekt parallele Bewegung beim Schließen/Öffnen der Platten zu gewährleisten. Hydrauliksystem • Das Hydrauliksystem besteht aus einer zweistufigen Einheit mit einer untergetauchten Pumpe, um Geräusche zu reduzieren und die rotierenden Teile zu schmieren. • Schnellschließ-/Schnellöffnungspumpe (hohe Fördermenge – niedriger Druck), Presspumpe (geringe Fördermenge – hoher Druck). • Elektromotor • Die Hydraulikeinheit ist mit folgenden Steuer- und Sicherheitsventilen ausgestattet, die am Tank angebracht sind: - Maximaldruckventil, um einen zu hohen Druck im Hydrauliksystem im Falle eines elektrischen oder elektronischen Steuerungsfehlers zu verhindern - Druckhalteventil (Halteventil) - Niederdruck-Entlastungsventil (Vorentlastungsventil). Es verhindert gefährliche Stößelschläge innerhalb des Systems - Magnetventil zur Ölablasssteuerung Bedienfeld und Elektrik Die Hauptschalttafel ist mit Schaltern zur Steuerung der Pressparameter ausgestattet: - Einstellbare Arbeitsdruckanzeigen mit automatischem Druckwiederherstellungssystem - Allgemeiner Ein-/Aus-Schalter - Zeitschaltuhr für die automatische Öffnung mit eigenem Schalter, der das automatische oder manuelle Öffnen der Platte nach dem Arbeitszyklus ermöglicht. Sicherheitssystem - Manuelle Guillotine-Sicherung an der Vorderseite - Metallschutzgitter an den Seiten - Mit dem Generator verbundene Aluminiumfolie
