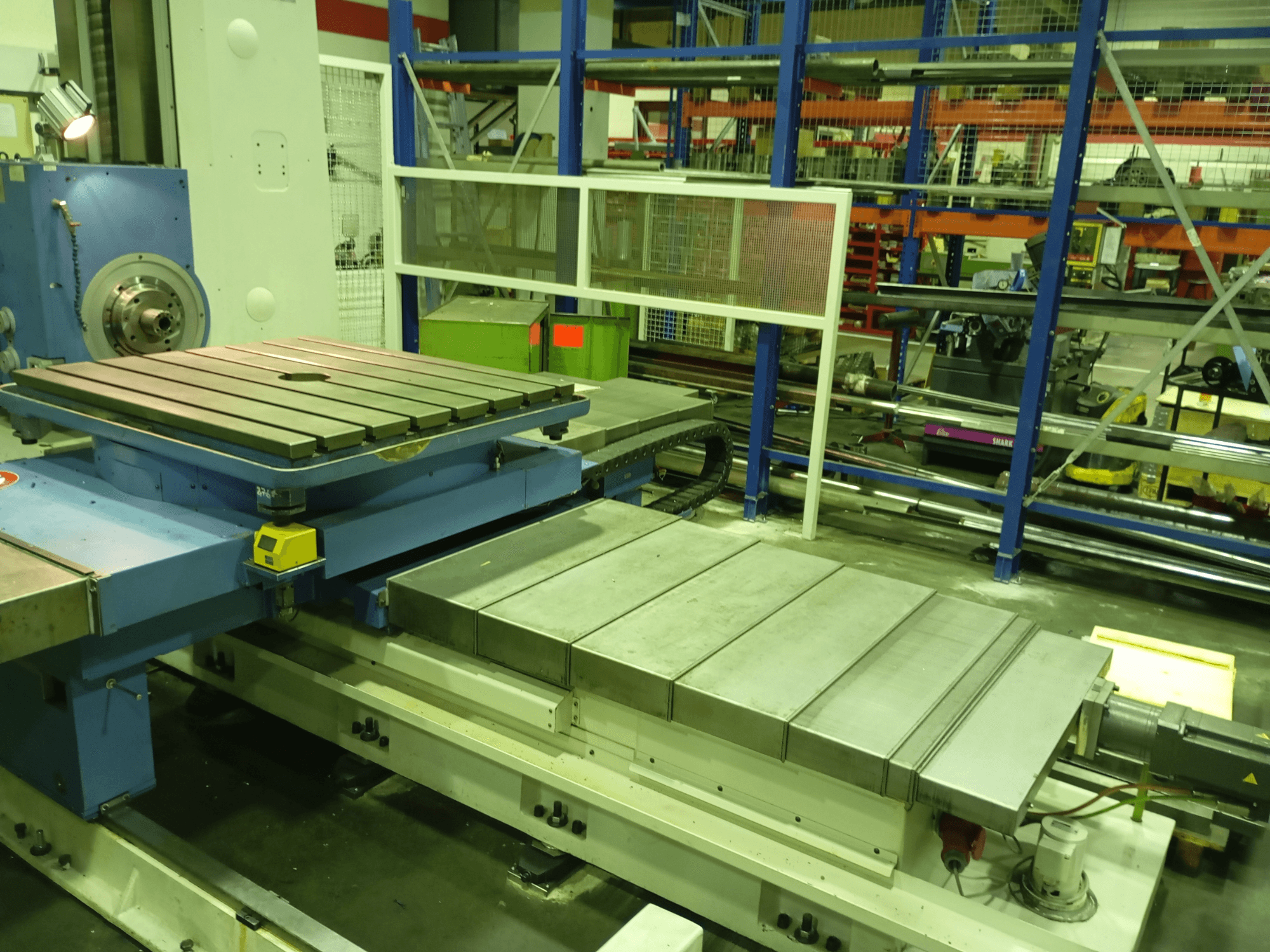

Dieses 5-Achs-Bohrwerk MSC Chemnitz BFT90/5 MSC wurde im Jahr 2009 hergestellt. Es verfügt über eine beachtliche Tischgröße von 1000 x 1120 mm mit einer maximalen Tischbelastung von 2,5 t. Die Maschine bietet beeindruckende Vorschubgeschwindigkeiten von 4000 mm/min und einen Spindeldrehzahlbereich von 4 - 1600 U/min. Wenn Sie auf der Suche nach einer hochwertigen Bohrmaschine sind, sollten Sie die MSC Chemnitz BFT90/5 in Betracht ziehen, die wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: Other
- jahr: 2009
- MODELL: BFT 90/5 TNC 320
- Produktionsstunden: 3093
- anwendungstyp: Sonstige Werkzeugmaschinen
- Standort: Deutschland
- maschinentyp: Bohrwerk (Metall)
- Marke Steuergerät: HEIDENHAIN
Technische Daten - Other BFT 90/5 TNC 320
Steuerung
- Steuerungshersteller: HEIDENHAIN
- Steuerungsmodell: TNC 320
Maße
- Maschinenhöhe: 3160 mm
- Maschinenlänge: 5800 mm
- Maschinengewicht: 8900 kg
- Maschinenbreite: 3400 mm
- Tischbelastung: 2500 kg
Bewegung
- Anzahl der Achsen: 5
- X-Achsen-Verfahrweg: 1000 mm
- Y-Achsen-Verfahrweg: 1000 mm
- Z-Achsen-Verfahrweg: 1800 mm
Technische Spezifikation
- Spindeldrehzahl: 1600 RPM
- Werkzeugaufnahme: SK 40
Zusätzliche Informationen
Tischgröße: 1000 x 1120 mm
B-Achse (Tischdrehung): 360°
Vorschubgeschwindigkeit (X/Y/Z): 4000 mm/min
Spindeldurchmesser: 90 mm
Verfahrweg der W-Achse: 710 mm
Abmessungen Schaltschrank (L x B x H): 2,0 x 0,75 x 2,0 m
Temperaturbereich: 15-40 °C
Elektrisch: 3-Phasen/50 Hz; 380 V Nennspannung; 24 V Steuerspannung
Anschlussleistung: 40 kW
Absicherung Nennstrom: 100 A
Typische Leistungsaufnahme: ca. 7,5 kW
Spindellaufzeit: 3069 h
Einschaltstunden: 10402 h
Generalüberholung: 2009
Allgemeine Informationen Nachrüstung
Die Nachrüstung umfasst:
Steuerungssystem: TNC 320
Neue Antriebe in allen Achsen
Neuer Tisch
Neues Spannsystem
Neue Medieneinheiten
Neues Handbediengerät
Neue Kühlmittelanlage
Neues Hydraulikaggregat
30 Maßstäbe (Linearmesssysteme)
Hersteller der Steuerung: SK 40
CNC-Steuerung: TNC 320
Komplette elektrische Umrüstung
Neue Verkabelung der gesamten Maschine
Einbindung der CNC-Steuerung (TNC 320)
Neue Ein- und Ausgänge (I/O)
Neue Sensoren und Messsysteme
Aktualisierte Steuer- und Sicherheitskreise
Moderne CNC-Steuerung
Verbesserte Genauigkeit durch neue Messsysteme
Höhere Zuverlässigkeit
Bessere Leistung durch neue Antriebe
Geringere Ausfallzeiten durch neue Nebenaggregate
Neue elektrische Dokumentation
Aktualisierte Schaltpläne
Umfasst Systeme für Stromversorgung, Steuerung, Maschinenschnittstelle, Bedienfeld und Antriebe
Maschinenbasis bleibt erhalten:
MSC Chemnitz Tischbohrmaschine
Typ: BFT 90/5 MSC - 5 Achsen
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
