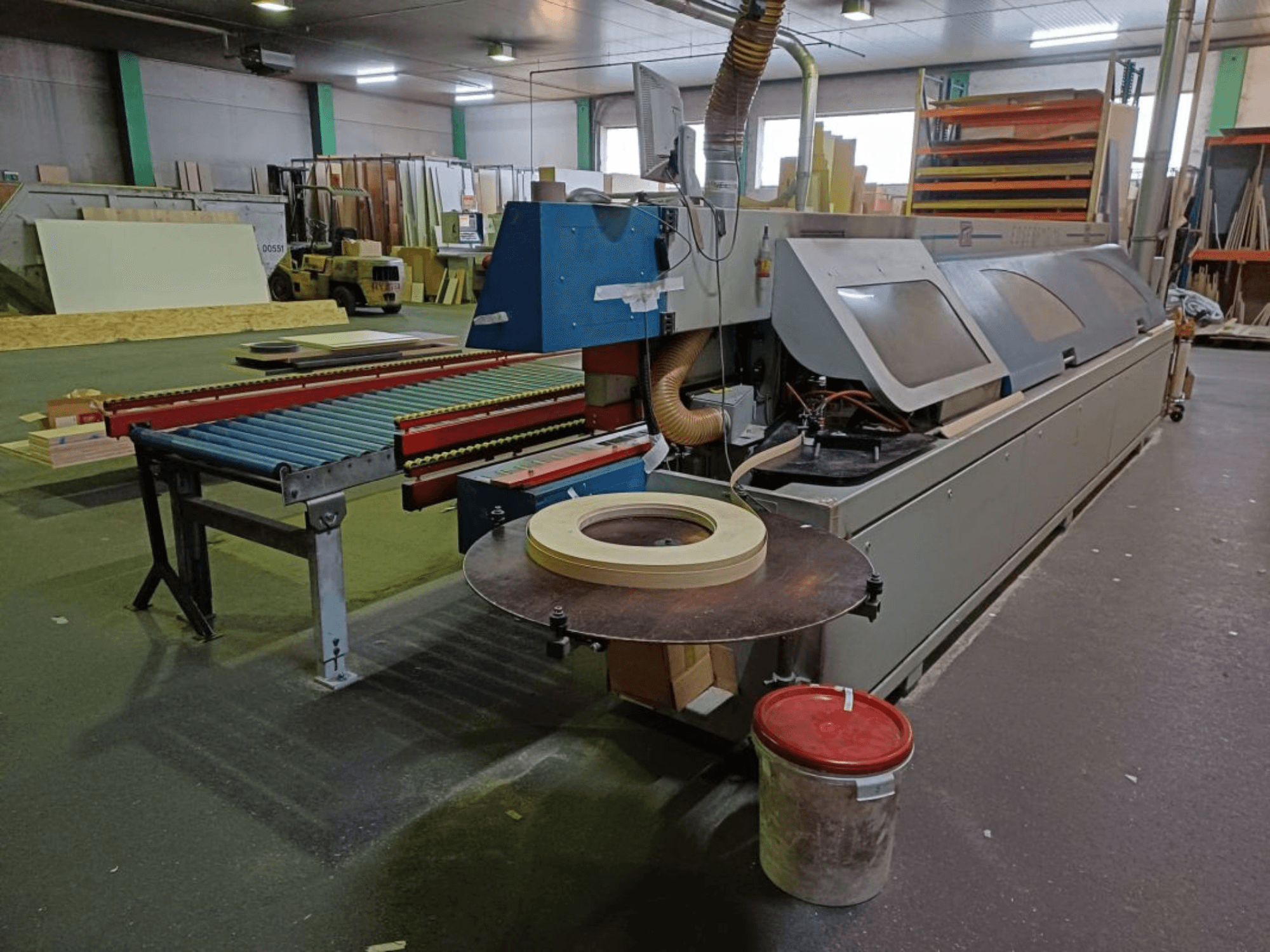

OTT - TWISTERAT-EDG-OTT-2005-00001

• Klebstoffauftrag: Heiß-/Kaltleimverfahren; Auftragswalze mit Synchron- und Gegenlauf

• Kantenstärke: 0,3-10 mm

• Werkstückdicke: 8-60 mm

• Werkstückbreite: mindestens 70 mm

• Werkstücklänge: mindestens 150 mm

• Betriebsdruck: 6 bar

• Vorschubleistung: 3,0 kW

• Vorschubgeschwindigkeit: 14-20 m/min

• Elektrischer Anschluss: 3x 400 V, 50 Hz

• Absaugbedarf: 1x Ø180 mm bei 20 m/s = 35 m³/min

• Luftgeschwindigkeit (Minimum): 20 m/s

• Druckluftverbrauch: ca. 300 l/min

Bearbeitungseinheiten / Ausrüstung an der Maschine:

• Fügen:

  • 2 x 2,2 kW, n=14.600, 250 Hz; zwei anwendungsgesteuerte Arbeitsspindeln

• Kombi-Schmelzkleber-Aggregat:

  • Aufgesetzter, wechselbarer Vorratsbehälter für EVA, PUR-Schmelzklebstoff oder Reinigungsgranulat; Behältervolumen 2,5 l

• AKM (Automatisches Kantenmagazin):

  • Automatisches Kantenmagazin mit optischer Überwachung für Bandkanten in Fixlängen

• Verschließen:

  • 2 x 0,8 kW, n=12.000, 200 Hz; automatische Schwenkung 0°/5°; 2 HM-Sägeblätter Ø140 x 3,2 x 16, z=34

• Bündigfräsen:

  • 2 x 0,7 kW, n=12.000, 200 Hz; einseitige Antastung; 2 hartmetallbestückte Wendeschneidplatten HF70, Ø70 x 20 x 16, z=4

• Feinfräsen (Fase 15°/30°/45°):

  • 2 x 0,3 kW, n=12.000, 200 Hz; beidseitiges Antasten; 2 Hartmetall-Wendeplatten-Messerköpfe HF70, Ø70 x 20 x 16, z=4

• AWSR (Radius R2-R5):

  • 2 Schnellwechselsätze für Feinfräser, 2 x 0,3 kW; 2 Hartmetall-Wendeplattenfräsköpfe AR73 x 16 x 16, z=3, R2-R5

• AKF (Kopierfräsen):

  • Automatisches Kopierfräsen mit zwei getrennten Arbeitsspindeln für Stirnflächen und Längsradien; 2 x 0,37 kW, 12.000 U/min; Werkzeuge R1-R3

• Abstreifschild:

  • 2 x Hartmetallabstreifer, automatischer Vorschub

• Flächenziehklinge:

  • 2 x Hartmetallabstreifer, mit Feineinstellvorrichtung

• PU-Satz:

  • 5-fach Sprühvorrichtung (2 x Trennmittel, 1 x Schmiermittel, 2 x Reinigungsmittel), Feinschwabbelvorrichtung mit Tuchscheibe

• Kantenreinigung:

  • 2 x 0,2 kW, n=2.800, 50 Hz, oszillierende Bürsten
