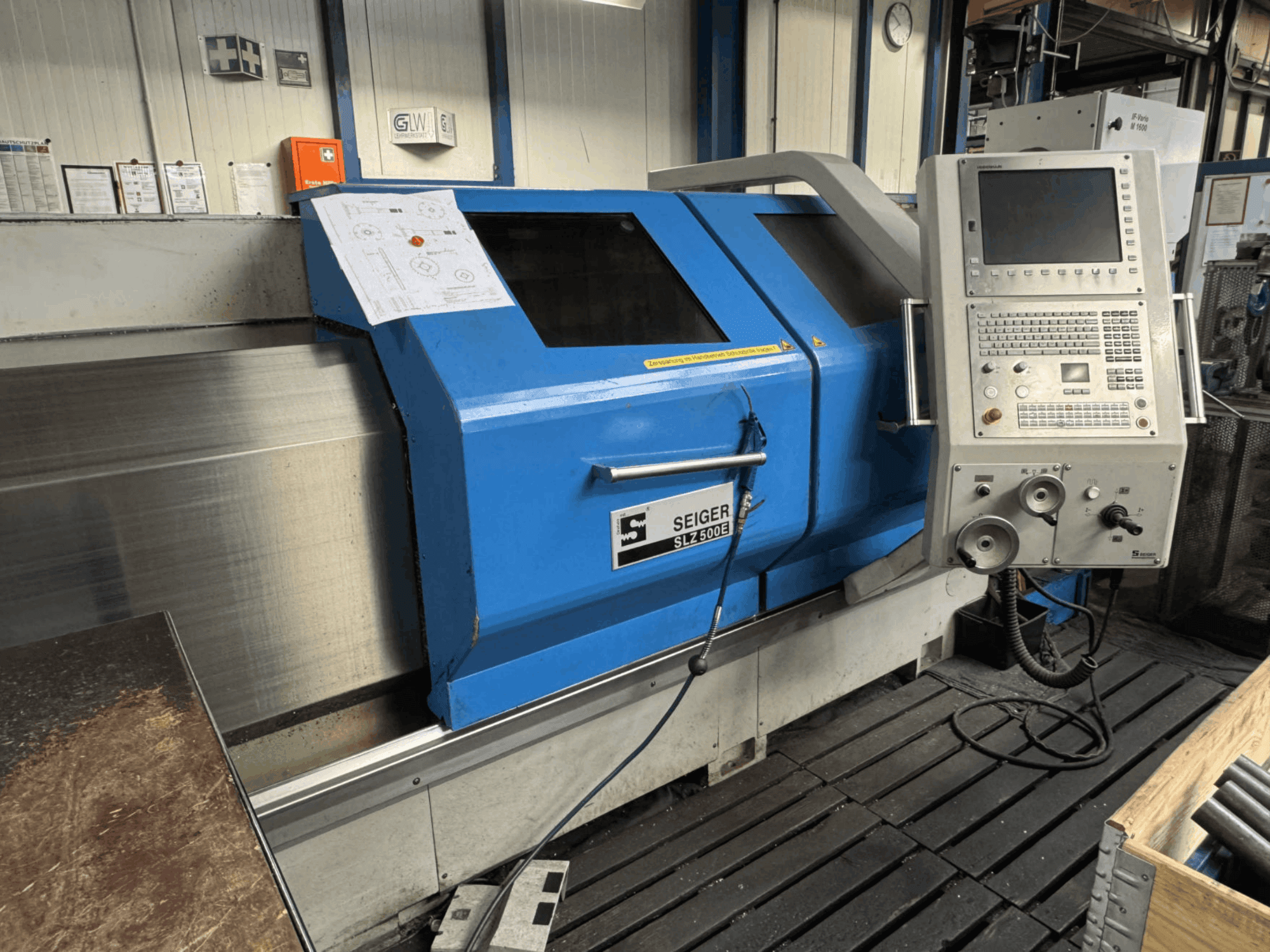

SEIGER - SLZ 500EDE-TUR-SEI-2014-00001

- Spindeldrehzahl: 1 – 3.000 U/min (Stufe 1: 1 – 750 U/min, Stufe 2: 1 – 3.000 U/min)

- Spindelleistung (100/60 % ED): 20 / 25 kW

- Kegelgröße: DIN 55027 Größe 8 (Hauptspindelnase) / MT 5 (Reitstockhülse)

- Werkzeugstationen: 8-fach-Sauter-Scheibenrevolver + Parat-4-Wege-Schnellwechselhalter Größe 3

- Kühlmittelzufuhr durch die Spindel: Nein

- Gegenspindel: Nein

- Max. Stangendurchmesser: 78 mm (durch Schunk-Spannfutter) / 93 mm (Spindelbohrung)

- Max. Werkstückdurchmesser: 500 mm (Drehbereich über Bett) / 280 mm (Drehbereich über Querschlitten)

- Max. Werkzeuggewicht: Keine Angabe

- Angetriebene Werkzeuge: Ja (Sauter-Scheibenrevolver mit 8 Stationen für angetriebene Werkzeuge, VDI-Aufnahme D = 30 mm mit digitalem Servomotor)

- Positioniergenauigkeit: gemäß DIN 8605

- Verfahrweg der X-Achse: 260 mm

- Z-Achsen-Verfahrweg: 1500 mm (Achsabstand)

- C-Achsen-Spezifikation: Pneumatisch zuschaltbar mit Digitalmotor und Zahnradantrieb an der Hauptspindel (Spindeldrehzahl bis zu 15 U/min, Drehmoment ca. 420 Nm)

- Bettbreite: 350 mm

- Querschnitt des Drehwerkzeugs (H x B): 25 x 25 mm

- Spindeldurchmesser am vorderen Lager: 130 mm

- Innenkonus der Hauptspindel: Metrisch 100

- Maximales Spindeldrehmoment: ca. 1.400 Nm

- Vorschubkraft Z-Achse: 10.000 N

- Vorschubkraft X-Achse: 7.000 N

- Vorschubbereich (längs/flach): 0,001 – 6.000 mm/U

- Eilganggeschwindigkeit X/Z: 10 / 7 m/min

- Durchmesser der Reitstockhülse: 90 mm

- Hub der Reitstockpinole: 180 mm

- Max. Werkstückgewicht (zwischen den Spitzen): 1.000 kg (1.250 kg mit Lünette)

- Max. Werkstückgewicht (frei im Spannfutter): 300 kg (bei 200 mm Schwerpunktabstand)

- Betriebsspannung: 400 V / 50 Hz

- Steuerspannung: 24 V DC

- Anschlussleistung: 41 kVA

- Nennstrom: 60 A

- Hauptsicherung: 63 A

- Zusätzliche Ausstattung:

- Späneschutzwand, 2 bewegliche Schiebetüren mit Sichtfenstern, Maschinenbeleuchtung, Schnellwechsel-Werkzeughalter Größe C, Kühlmittelvorrichtung, Drehspitze MT 5, Bediener-Werkzeugsatz, Linearmaßstab in der X-Achse, Sicherheitskupplung in der X- und Z-Achse

- Späneförderer: Auswurfhöhe 1000 mm, Länge 535 mm, Neigung 60 Grad, kontinuierlicher Transport, Förderleistung ca. 250 dm³/h, Geschwindigkeit ca. 2 m/min

- Zweistufiges Planetengetriebe: Art.-Nr. 6054375, automatisch schaltend, am Hauptspindelmotor angeflanscht

- Parat 4-fach-Revolver-Schnellwechselhalter: Größe 3, manuell betätigt, montiert auf Nullpunkt-Spannsystem

- Sauter 8-Stationen-Scheibenrevolver für angetriebene Werkzeuge: VDI-Welle D=30 mm mit digitalem Servomotor, hinter dem Drehzentrum montiert

- Bohrblock: mit VDI-50-Halterung und interner Kühlmittelzufuhr, montiert auf dem Nullpunkt-Spannsystem vor dem Drehzentrum

- Nullpunkt-Spannsystem: Basisteil am Querschlitten montiert

- Hydraulische Hohlspannvorrichtung: Schunk ROTA THW plus 3-Backen-Spannfutter D=315 mm mit DIN 55027 Größe 8-Aufnahme und 78 mm Bohrungsdurchgang

- Verstärkte Kühlmittelpumpe: (2,5 bar bei 40 l/min, max. 5,4 bar bei 8 l/min), gesteuert über Frequenzumrichter und Potentiometer

- Handspritzpistole: an die Kühlmitteleinheit angeschlossen

- Gehäuseverlängerung: geschlossene Verlängerung auf der Reitstockseite mit Schwenktür

- Reitstockantrieb: Artikel 6061611, montiert auf dem Bettschlitten zum Mitführen des Reitstocks

- Maschinenaufstellelemente: Art.-Nr. 6054102, 10 Stück Maschinenfüße mit Schrauben und Dübeln

- Installierte Absauganlage: IFS Industrie-Filter-Service GmbH IF-Vario M 1600 (Modell M 1600, Baujahr 04-2020, Gewicht 85 kg, 400/460 V, 50/60 Hz, 0,75 kW, 1,7/1,8 A, IP 54)
