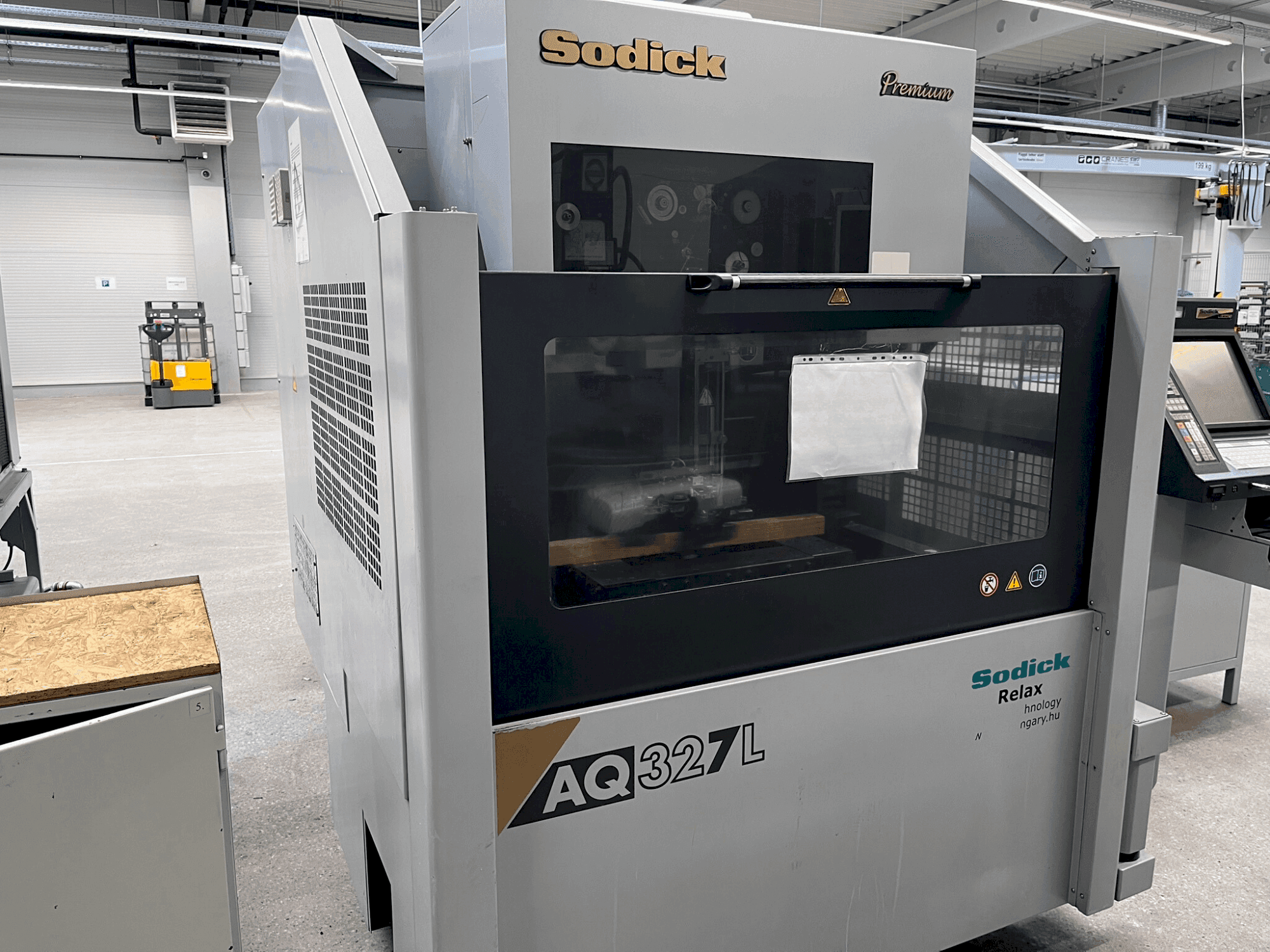

Sodick - AQ327LHU-EDM-SOD-2003-00001

Maschinenvorteile

Technische Maschinenvorteile

• Größe des arbeitstanks: 850 x 610 mm
• Max. Werkstückabmessungen (b x t x h) 570 x 420 x 240 (spülen) mm // 570 x 420 x 230 (eintauchen) mm
• Max. Gewicht des werkstücks: 500 kg
• Verfahrweg u-achse x v-achse 120 x120 mm
• Kegelwinkel (werkstückdicke von 100mm) ±25°
• Drahtdurchmesser 0. 15~0. 30#1 mm
• Drahtvorschubgeschwindigkeit (max) 420 mm/sec
• Drahtspannung 3~23 n
• Abstand vom boden zur tischplatte 995 mm
• Gesamtleistungsaufnahme normal: 10,5 kva

Zusätzliche Informationen

Sodicks bahnbrechende Fortschritte in der Kerntechnologie haben das Unternehmen zu beispiellosen Leistungen in der Hochgeschwindigkeits-Präzisionsbearbeitung geführt, die durch die bahnbrechende "7er-Serie" verkörpert werden. Umfassende Simulationen, die mit modernsten 3D-Konstruktionssystemen durchgeführt wurden, haben die Vorteile des innovativen Konstruktionsansatzes von Sodick unterstrichen, der Keramik für kritische Werkzeugmaschinenkomponenten einsetzt. Nichtsdestotrotz bleibt Sodick seinem Engagement für bewährte Methoden treu, wie z.B. das sorgfältige Schaben aller zusammengehörenden Oberflächen, um die inhärente Robustheit der Grundstruktur der Maschine zu optimieren. Das hochmoderne Funkenerosions-Steuerungssystem steuert die Arbeitsabläufe der Werkzeugmaschine mit höchster Präzision, während der Einsatz von Linearmotoren in jeder Achse eine unvergleichliche Reaktionsfähigkeit gewährleistet.
