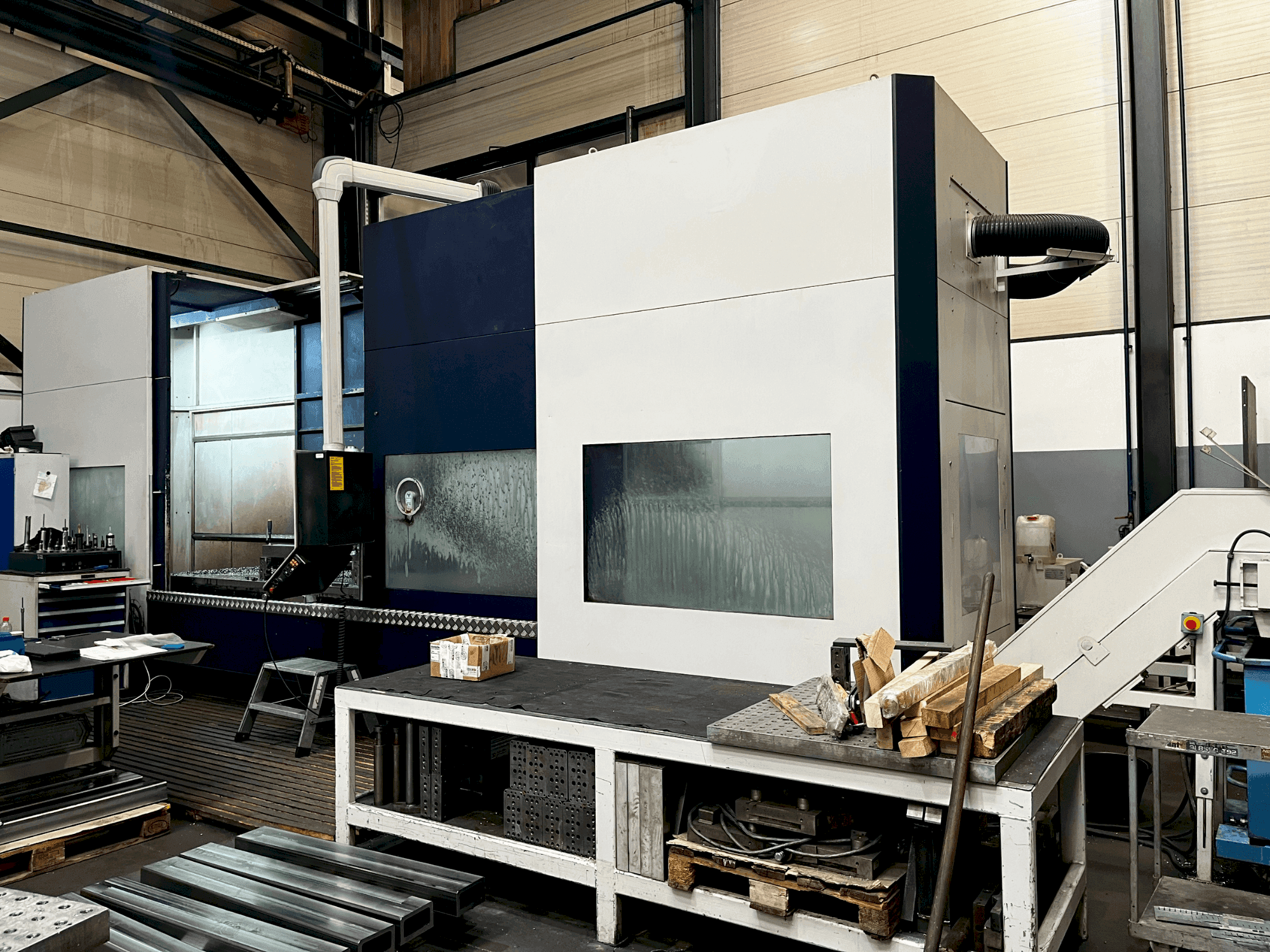

Soraluce TA-35A

Maschinenvorteile

• Technische Maschinenvorteile:
  • - T-nuten 6 x 22 h12 // referenznut 1 x 22 // h8 t-nut-abstand 140 mm
  • - Werkzeughalter (option) iso 50, din 69871 ad
  • - Vorschubbereich: x-, y-, z-achse 10 - 10000 mm/min // max. Vorschubgeschwindigkeit: x-, y-, z-achse 25000 mm/min // max. Vorschubkraft: x-, y-, z-achse 10000 n // mittlere beschleunigung 2 m/s2
  • - Steuerung heidenhain itnc 530 hsci (3 achsen + spindel), inkl. 19" flachbildschirm, metalltastatur mit integrierter maus und usb-schnittstelle am bedienfeld. Prozessorgeschwindigkeit 0,5 ms inklusive heidenhain smart. Nc // drehbarer steuerschalter mit gelenk // drehmoment 479 nm
  • - Interpolationsdrehen mit heidenhain itnc 530 bestehend aus kurvenscheibe, heidenhain postprozessor, softwareanpassung c-achse (spindel)
  • - Tragbares elektronisches handrad heidenhain hr 410 mit 3 m spiralkabel
  • - Automatisch schaltender fräskopf mit 2,5° x 2,5° teilung und drehzahlen bis 4000 min-1, 28 kw, 479 nm, inkl. Luftkühlung/Ölnebelschmierung, werkzeugspannkraft 20. 000 n, werkzeugaufnahme iso 50 - din 69871 a (h200), entfällt bei wahl des fräskopfes h210.
  • - Kühlschmierstoffsystem externe kühlung (kv 1 / standard) mit 250 l tankvolumen, förderdruck 5 bar, fördermenge 50 l/min, kammerfiltersystem mit mikrolüfter und Ölbandskimmer mit integrierten zeitschaltuhren, austritt am fräskopf über duschring (d9)
  • - Vollständiger satz von fixateuren (kurze ankerschrauben).
  • - Teleservice (tel10): ferndiagnose über fernwartungssoftware (internet) oder über vpn-software/router (internet).
• Qualitative Maschinenvorteile:
  • - Hydraulischer gewichtsausgleich, der direkt auf den vertikalen schlitten wirkt.
  • - Komplette spritzschutzeinhausung mit einer höhe von 2. 600 mm. Bestehend aus zwei fronttüren und einer hecktür zur bedienung der maschine von vorne und hinten. Alle türen und wände sind mit insgesamt 7 fenstern ausgestattet.
  • - Spindelausrichtung und gewindeschneiden ohne ausgleichsfutter.
  • - Heidenhain wechselstrom-antriebsmotoren in allen achsen mit digitaler antriebstechnik.
  • - Ina lineares rollenführungssystem rue45-e-l in allen achsen // automatische zentralschmierung mit druck- und zeitüberwachung für alle achs- und bewegungskomponenten // kugelgewindetriebe (it5) in allen achsen // direktes längenmesssystem von heidenhain in allen achsen.
  • - Teleskopabdeckungen für die führungen der x-achse.
  • - Elektrische ausrüstung von siemens.
  • - Hydraulisches system von vickers.
  • - Beleuchtung des arbeitsbereichs (nach ossberger).
  • - Anstrich ral 5011 (stahlblau), ral 7035 (hellgrau)

Zusätzliche Informationen

• - 2 Sätze von Unterlagen (1 x Papier und 1 x CD-Rom) // 3D-Modell der Maschine im .step- oder .iges-Format.
