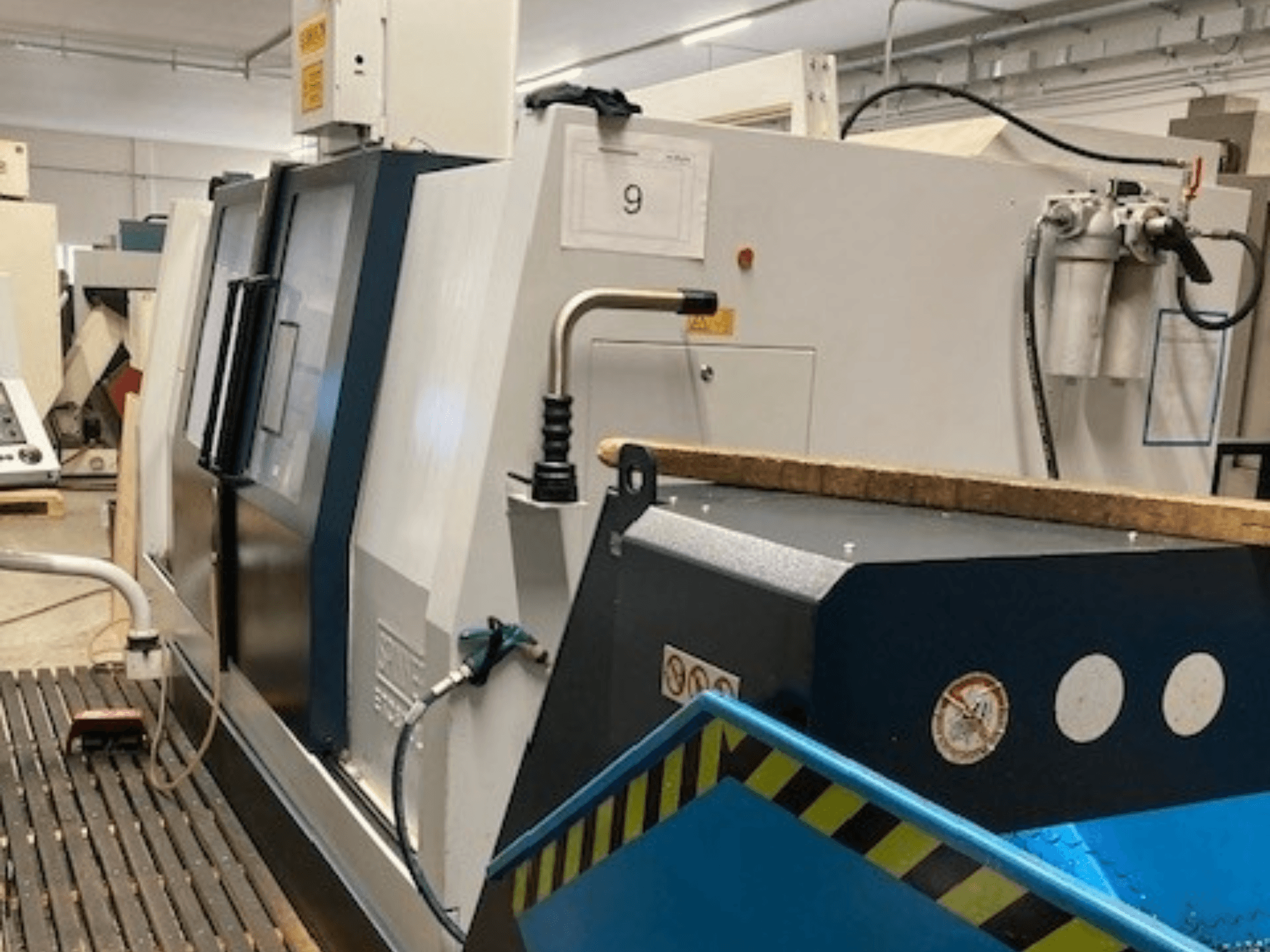

SPINNER - TC800L 110DE-TUR-SPI-2023-00001

• Status/Zustand

  • Maschine eingeschaltet und noch in Betrieb

  • Voll funktionsfähig; Lünette erfordert Austausch des Sensors

• Konfiguration und Kapazitäten

  • Revolverkopf ohne AgW (einstellbare Stromversorgung)

  • Revolvertyp: axial/radial

  • Anzahl der Werkzeugstationen: 12x VDI50 (Option: 16x VDI40 oder 12x BMT65)

  • Werkzeughalter-Typ: VDI50 (Option: VDI40/BMT65)

  • Anzahl der angetriebenen Werkzeuge: 12 (Option)

  • Drehzahl angetriebenes Werkzeug: 4000 U/min

  • Leistung angetriebenes Werkzeug (S1/S3): 2,2 / 5,5 kW

  • Drehmoment des angetriebenen Werkzeugs (S1/S3): 17,5 / 43 Nm (axial), 14 / 35 Nm (radial)

  • Maximaler Drehdurchmesser: 500 mm

  • Maximaler Schwenkdurchmesser: 800 mm

  • Drehlänge: 800 mm / 1580 mm (L-Version)

  • Abstand zwischen den Spitzen: 800 mm / 1580 mm

  • Maximales Werkstückgewicht: 800 kg

• Achsen

  • Eilgang X/Z: 15 / 24 m/min

• Spindeln:

  • Anzahl der Spindeln: 3

  • Hauptspindel

    • Nase: A11

    • Stangenkapazität: 110 mm

    • Drehmoment (100% / 40%): 175 / 235 Nm

    • Drehmoment Getriebe Stufe 2: 700 / 939 Nm

  • Gegenspindel (Option)

    • Nase: A6

    • Stangenkapazität: 52 mm

    • Futtergröße: 210 mm

    • Leistung (S1/S6): 15 / 19 kW

    • Drehmoment (S1/S6): 95 / 121 Nm

• Reitstock (falls vorhanden)

  • Durchmesser der Pinole: 110 mm

  • Kegel: MK4

  • Hub: 100 mm

  • Schubkraft: 850 daN

• Flüssigkeiten und Tanks

  • Fassungsvermögen des Kühlmitteltanks: ca. 235 l (bis zu 270 l in der L-Version)

  • Hydrauliktank: ca. 31 l

  • Zentralschmierstofftank: ca. 2-3 l

• Elektrische Daten

  • Elektrischer Anschluss: 3-Phasen 400 V + N + PE

  • Frequenz: 50/60 Hz (auch als 50 Hz angegeben)

  • Nennstrom: 44 A

  • Absicherung Strom: 50 A

  • Nennstrom Absicherung: 63 A

  • Anschlussleistung: ca. 40 kVA (bis zu 50 kVA bei 2 Spindeln)

  • Schutzklasse: BA 3 (Kap. 3.4.5)

  • Netzform: TN-Netz mit geerdetem Sternpunkt

  • Empfohlene Absicherung: ohne FI-Schalter (empfohlen)

Zusätzliche Ausrüstung

• Lünette (Hinweis: Austausch des Sensors erforderlich)

• Reitstock

• Späneförderer

• Ölnebel-Absaugsystem

• Möglicherweise Spannfutter und Werkzeughalter (muss noch bestätigt werden)
