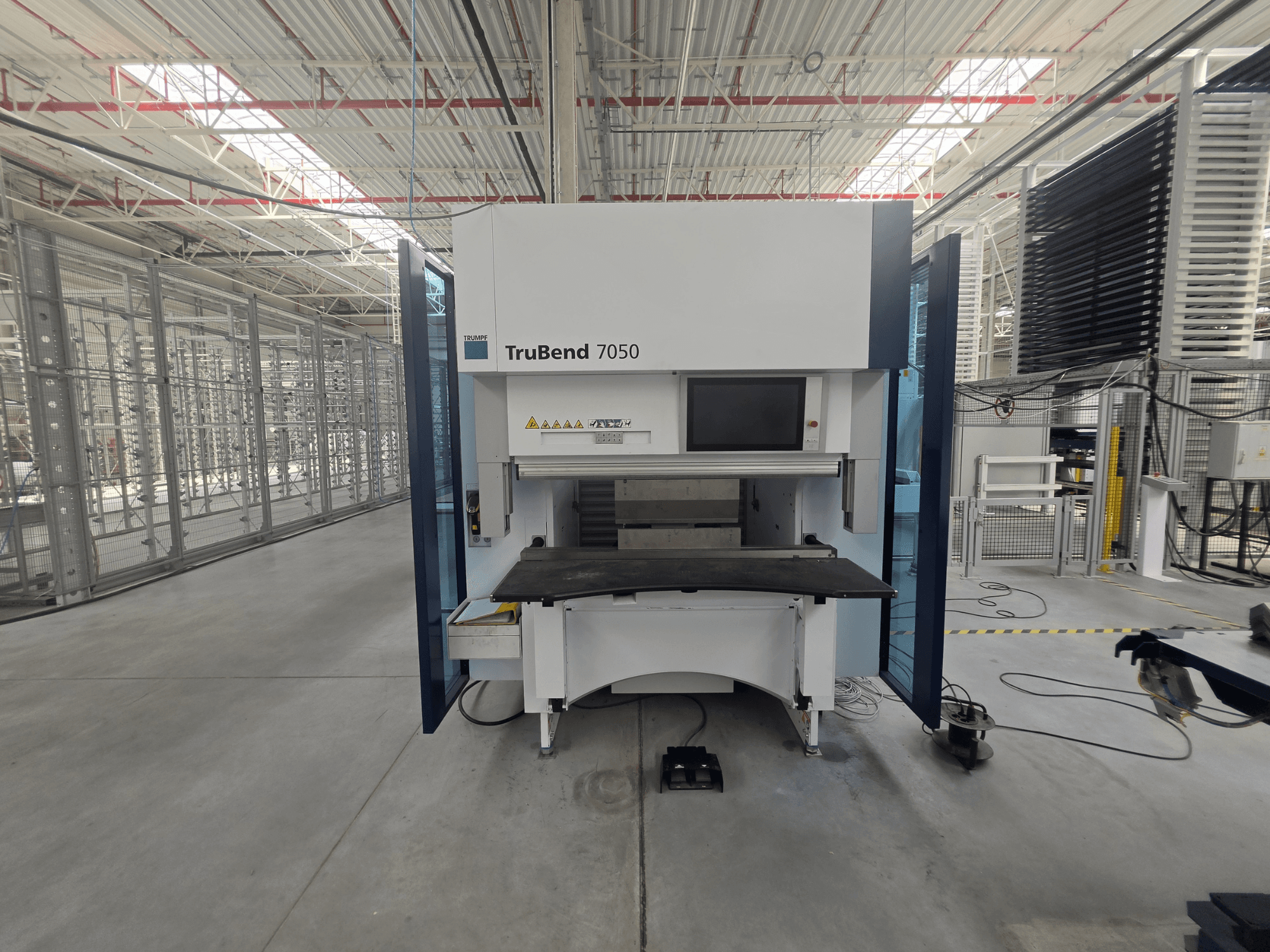

TRUMPF - TruBend 7050 (B28)PL-BEN-TRU-2022-00001

• Antrieb: Dynamischer elektromechanischer Drehmomentantrieb

• Tragkraft und Abmessungen:

  • Freier Aufstellraum: 1.305 mm

  • Nutzbare Einbauhöhe: 385 mm

  • Einlauftiefe: 250 mm

  • Arbeitshöhe: 1.150 mm

  • Maschinenrahmen: Stabiler Schweißrahmen

• Achsen und Hinteranschlag:

  • CNC-Achsen: 7 (Y, X1, X2, R1, R2, Z1, Z2)

  • Hinteranschlag: 6-Achsen-System (X1/X2/R1/R2/Z1/Z2), beide Einheiten bewegen sich unabhängig voneinander

  • Merkmale des Hinteranschlags: Finger aus Kohlefaser, gehärtete Referenzflächen, Z-Antrieb mit schraubenförmiger Zahnstange, flexible Positionierung

• Verfahrwege / Arbeitsbereich:

  • Y-Hub: 215 mm

  • X-Verfahrweg: 240 mm (max. Hinteranschlagbereich 500 mm)

  • R-Verfahrweg: 153 mm

• Geschwindigkeiten:

  • Y-Eilgang/Rücklauf: 220 mm/s

  • Y-Arbeitsgeschwindigkeit: 25 mm/s

  • X: 1.500 mm/s

  • R: 750 mm/s

  • Z: 2.200 mm/s

• Positioniergenauigkeit:

  • Y: 0,002 mm

  • X: 0,02 mm

  • Z: 0,02 mm

• Wölbung:

  • CNC-gesteuerte Wölbung, automatischer Ausgleich über den Antrieb

  • In den Tisch integrierter Wölbungsantrieb

  • Geeignet für Mehrstationen-Biegen

• Y-Achse / Pressbalken:

  • Induktives Y-Messsystem

  • Dynamischer Rückfederausgleich mit automatischer kraftbasierter Korrektur

  • Gehärtete, einstellbare Führungsleisten

• Steuerung:

  • TRUMPF Touchpoint TruBend, 21,5" TFT Full HD (1920×1080)

  • Intel Core i5 2,7 GHz Dual-Core, Windows Embedded Standard 7

  • Realistische 3D-Visualisierung, TRUMPF-Technologiedatenbank

  • Benutzerverwaltung mit den Ebenen „Standard“, „Experte“ und „Administrator“

  • 10 Benutzerzugangskarten im Lieferumfang enthalten

• Datenschnittstellen:

  • USB, RJ45, Ethernet 10/100 Mbit/s

  • Central Link, OPC UA

  • Internet-Teleservice / Ferndiagnose

• Werkzeugspannung und -einrichtung:

  • Automatische TRUMPF-Werkzeugspannung oben und unten (selbstzentrierend, gehärtet)

  • Schneller Segmentwechsel

  • In die obere Spannvorrichtung integrierte LED-Werkzeuganzeige (zeigt Einrichtpositionen/nächste Biegestation an)

• Sicherheit:

  • Automatischer BendGuard (Bestandteil des Produktivitätspakets Plus)

    • Optoelektronisches Sicherheitssystem mit automatischer Werkzeughöhenverstellung

    • Ermöglicht die maximal zulässige Y-Geschwindigkeit über das Fußpedal

    • Automatische Anpassung, aus dem Arbeitsbereich herausfahrbar für die seitliche Bearbeitung

  • Elektronisch überwachte seitliche Sicherheitstüren

  • Elektrisch betätigte, hochklappbare Hecktüren

  • Not-Aus

  • Transportsicherungsvorrichtungen

  • CE-Kennzeichnung

• Ergonomiepaket:

  • Vorderer Ablagetisch

  • LED-Arbeitsbereichsbeleuchtung vorne und hinten

  • Halterung für den Betrieb im Sitzen oder Stehen

  • Ablage für Unterlagen

  • Schublade für Messgeräte

Zusatzausstattung

• Messgeräte:

  • Digitaler Winkelmesser

  • Digitaler Messschieber

  • 90-Grad-Winkel

  • 1x TecZone Bend-Lizenz

• Drahtloser 2D-Code-Leser mit Bluetooth-Verbindung
