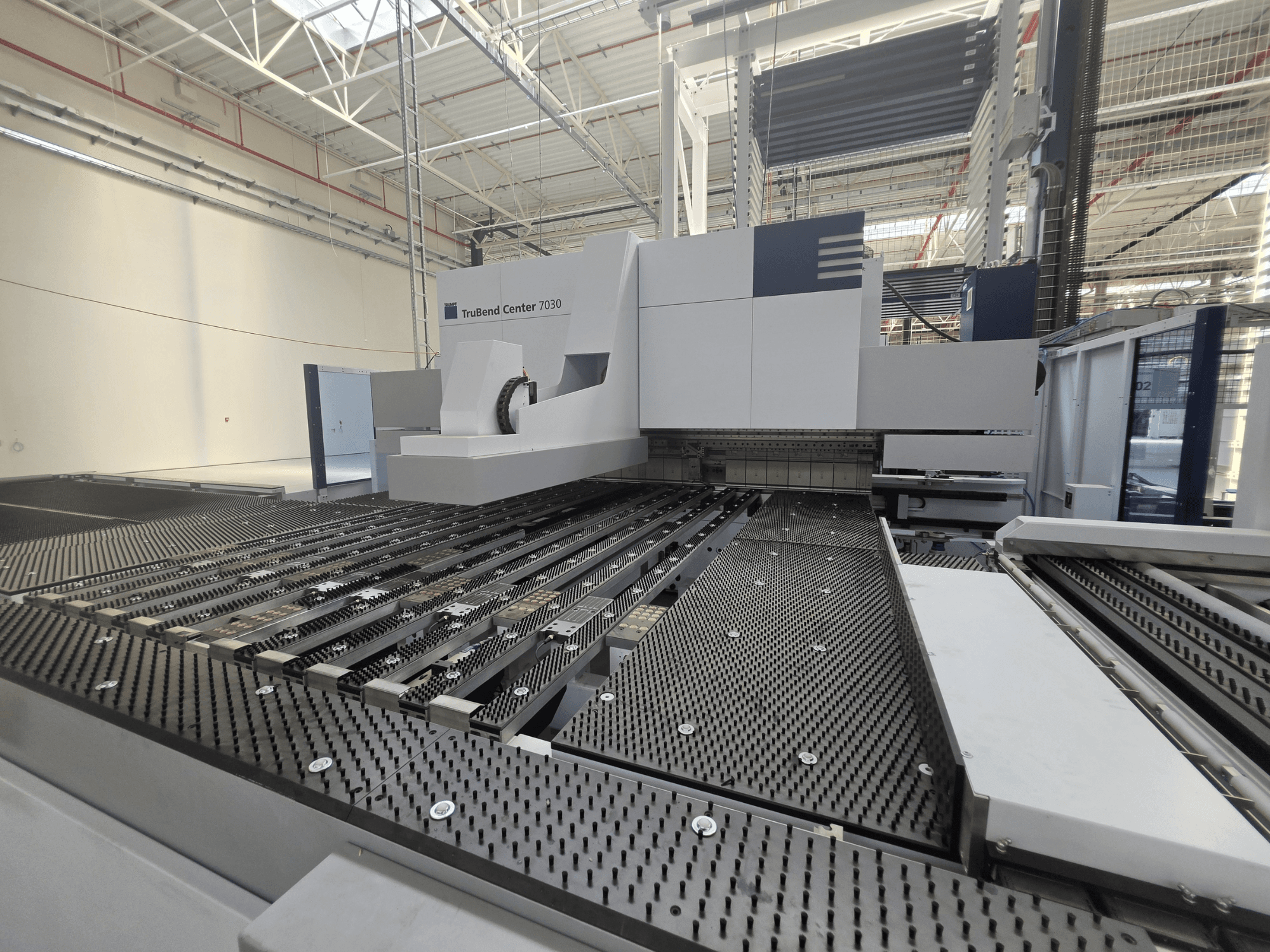

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2022-00002

• Kapazitäten

  • Maximale Biegekantenlänge: 3.123 mm

  • Min. Biegekantenlänge: 200 mm

  • Min. Biegebreite mit Standardhalter: 145 mm

  • Minimale Biegebreite mit ENW-Werkzeugen: 40 mm

  • Max. Kastenhöhe: 220 mm

  • Spannkraft des Halters: 101 t

  • Materialstärke: min. 0,4 mm; max. Baustahl 3,0 mm; max. Edelstahl 2,2 mm; max. Aluminium 4,0 mm

• Maschinenbauweise: Geschweißter Stahlrahmen; Biegesystem: Keilantrieb; Wölbung: Im Lieferumfang enthalten, über die Maschinensteuerung einstellbar

• Handhabung und Positionierung

  • 2-Achsen-Werkstückmanipulator mit Saugnäpfen (X-Verfahrweg 2.653 mm; Hub 100 mm; 12 Saugmodule)

  • 5-Achsen-Hinteranschlag; Drehmanipulator; Vorderanschlag; Ladegreifer

  • Automatische Werkstückpositionierung und -drehung

• Geschwindigkeiten

  • Eilgang der Y-Achse: 250 mm/s

  • Geschwindigkeit des vorderen Anschlags: 3.000 mm/s

  • Geschwindigkeit des Werkstückmanipulators: 3.000 mm/s

  • Geschwindigkeit des Drehmanipulators: bis zu 3 U/s

  • ToolMaster-Biegegeschwindigkeit: 2.400 mm/s

• Positioniergenauigkeit

  • Y-Achse: 0,10 mm; X-Achse: 0,05 mm; R-Achse: 0,05 mm

• CNC-Steuerung

  • 21,5-Zoll-Touchscreen; Betriebssystem: Windows 7 Ultimate 64-Bit

  • Tastatur und Maus; USB; RJ45-Netzwerkanschluss; Ethernet 10/100 Mbit/s

  • Internet-Teleservice / Ferndiagnose

• Messung des Biegewinkels

  • Optische Biegewinkelunterstützung; integrierte Kamera; grafischer Vergleich von programmiertem und tatsächlichem Winkel

  • Mindestlänge der Werkstückseite für die Winkelmessung: 10 mm

• Sicherheitsausstattung

  • CE-Zertifizierung; drehbare Sicherheitstüren; Sicherheitslichtschranken; Zugangsschutz zum Arbeitsbereich

  • Fußschalter mit Freigabefunktion; Not-Aus

• Elektrische Daten: 80 kVA

Zusatzausstattung

• Automatisches Be- und Entladesystem mit Lagerschnittstelle

  • Automatische Rohteiltrennung, -zuführung und -weiterleitung; automatische Entnahme der Fertigteile

  • Förderband für Fertigteile; maximale Rohteilgröße 3.048 x 1.500 mm

  • Lagerschnittstelle im Lieferumfang enthalten

  • Beladewagen: nicht im Lieferumfang enthalten; Schienensatz: nicht im Lieferumfang enthalten

• Werkzeuge und Werkzeugsysteme

  • ToolMaster Bend: Automatische Positionierung und Einrichtung der Niederhalter; automatische Positionierung von Standard-, Pick&Place- und gebogenen Haltern

  • Im Lieferumfang enthaltene Werkzeuge: 16 Standard-Niederhaltewerkzeuge (jeweils 160 mm); 6 Pick&Place-Niederhaltewerkzeuge; Pick&Place-Segmente 10/15/20/40 mm; Eck-Niederhaltewerkzeug (199 mm); Biegewerkzeuge OBW90 und UBW90

  • ENW-Ausstattung: ENW-Funktion zum Kippen von Niederhaltewerkzeugen; ENW110-40-Werkzeug (Länge 3.123 mm; Tiefe 40 mm); minimale Biegbreite mit ENW-Werkzeugen 40 mm

• Zusätzliche Teilehandhabungsmodule

  • 12 Dreiflächen-Vakuummodule (Ansaugung oben/unten/vorne)

  • 6 Magnetmodule; 4 Zweiflächen-Magnetmodule

  • Vakuum- und Magnetmodule können gemeinsam verwendet werden

• Software und Datenerfassung

  • TecZone Fold Floating-Lizenz: automatische Programmierung aus 2D-/3D-Daten, automatische Erstellung von Biegeprogrammen, 3D-Simulation, Kollisionsprüfung, manuelle Bearbeitung

  • Drahtloser 2D-Codeleser mit Bluetooth: Lesen von Barcodes und DataMatrix-Codes; automatisches Laden von Produktionsprogrammen
