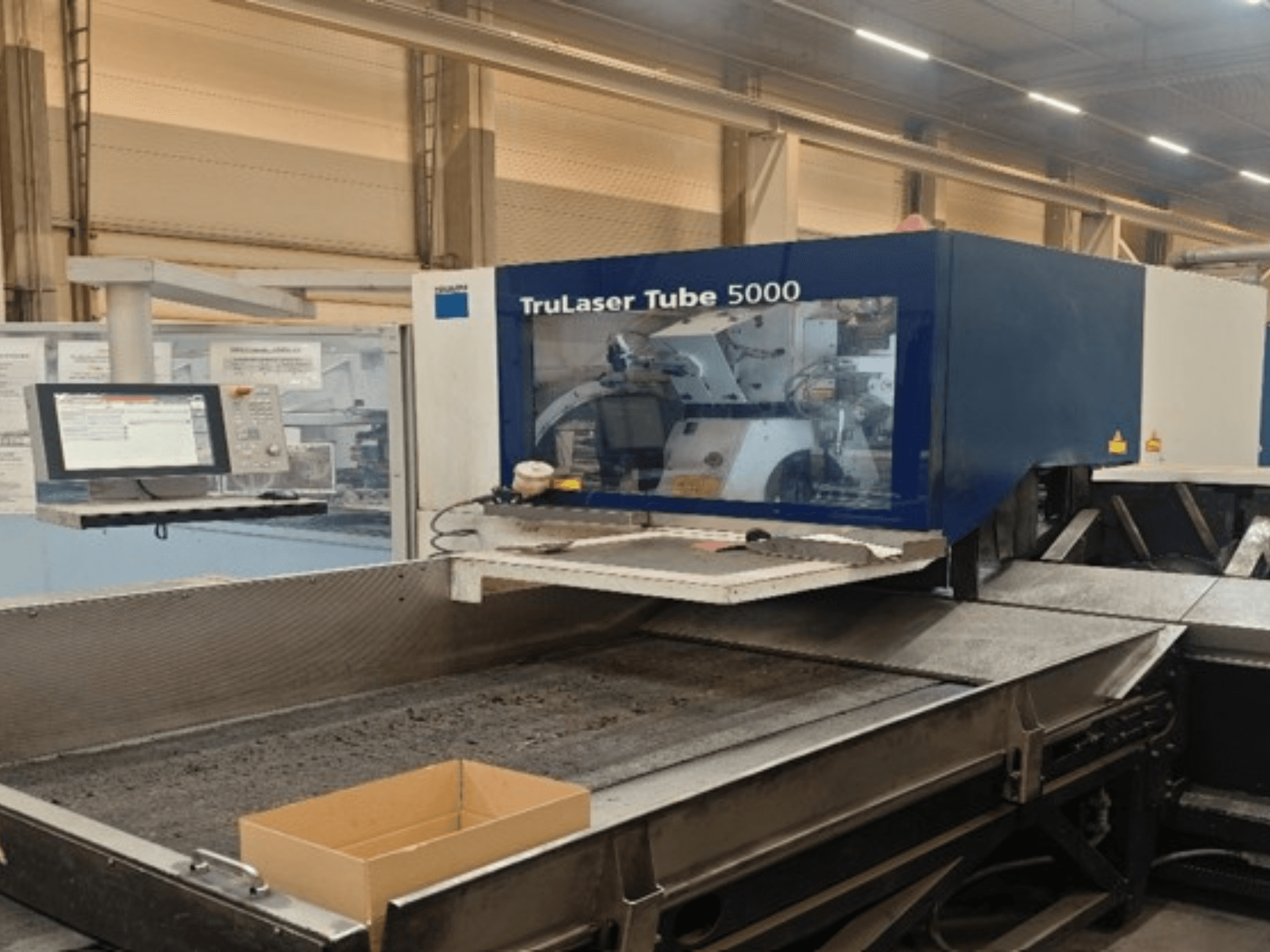

Rohrschneidemaschine, Baujahr 2015. Diese TRUMPF TruLaser Tube 5000 verfügt über einen Arbeitsbereich von 6500 mm in der X-Achse und 310 mm in der Y-Achse bei einer maximalen Werkstücklänge von 3000 mm. Sie unterstützt verschiedene Rohrdurchmesser und hat ein maximales Werkstückgewicht von 130 kg. Wenn Sie auf der Suche nach hochwertigen Rohrschneidekapazitäten sind, sollten Sie die von uns zum Verkauf angebotene TRUMPF TruLaser Tube 5000 in Betracht ziehen. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: TRUMPF
- jahr: 2015
- MODELL: TruLaser Tube 5000
- Produktionsstunden: 67121
- anwendungstyp: Schneiden
- Standort: Tschechien
- maschinentyp: Rohrschneidemaschine
- Marke Steuergerät: SIEMENS
Technische Daten - TRUMPF TruLaser Tube 5000
Steuerung
- Steuerungshersteller: SIEMENS
- Steuerungsmodell: SINUMERIK 840D SL
Maße
- Maschinenhöhe: 2800 mm
- Maschinenlänge: 16000 mm
- Maschinengewicht: 17000 kg
Bewegung
- Anzahl der Achsen: 5
- X-Achsen-Verfahrweg: 6500 mm
- Y-Achsen-Verfahrweg: 310 mm
- Z-Achsen-Verfahrweg: 170 mm
Technische Spezifikation
- Laserleistung: 2 kW
Zusätzliche Informationen
Arbeitsbereich der A1-Achse (Ziehspannfutter): n × 360°
Arbeitsbereich A2-Achse (Zuführstation): n × 360°
Max. Länge des Werkstücks (Rohmaterial): 6500 mm
Min. Länge des Werkstück-Rohmaterials: 3000 mm
Min./max. Außendurchmesser des Werkstücks (rund): 20–152 mm
Min./max. Seitenlänge des Werkstücks (rechteckig, bei max. Umkreis 170 mm): 20–150 mm
Max. Länge des Fertigteils: 3000 mm
Min. Länge des Rohrreststücks: 120 mm
Max. Restlänge des Werkstücks: 400 mm
Bündelabmessungen, max. Querschnitt: 600 × 750 mm
Bündelabmessungen, max. Gewicht: 4000 kg
Materialgewichte – max. Werkstückgewicht: 130 kg (Beladung 6,5 m)
Materialgewichte – max. Werkstückgewicht pro Meter: 20 kg/m
Verfahrgeschwindigkeiten X-Achse (+): 170 m/min
Verfahrgeschwindigkeiten X-Achse (-): 100 m/min
Verfahrgeschwindigkeiten Y-Achse: 60 m/min
Geschwindigkeiten Z-Achse: 60 m/min
Verfahrgeschwindigkeit A-Achse: 780 °/s
Positioniergenauigkeit, Positionsabweichung Pa: ±0,2 mm / ±0,015°
Positioniergenauigkeit, mittlere Positionsstreuung Ps: ±0,06 mm / ±0,005°
Kleinste programmierbare Weglänge: ±0,01 mm / ±0,001°
Brennweite des Linsenschneidkopfes: 155 mm
Tiefe 7000 mm; Länge 16000 mm (Beladung 6,5 m, Entladung 3 m)
Zusatzausstattung
Option zur Reduzierung des minimalen Außendurchmessers von Rundrohren auf 15 mm (von 20 mm)
Option zur Reduzierung der minimalen Seitenlänge von Rechteckrohren auf 15 mm (von 20 mm)
Option zur Erhöhung der maximalen Fertigteillänge auf 6.500 mm (von 3.000 mm)
Option „Länge der Fertigteile +1,5 m“: verlängert die Länge der Fertigteile um 1500 mm
Optionales 8,0-m-Beschickungssystem: erhöht das maximale Werkstückgewicht auf 160 kg (statt 130 kg)
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
