UNION T105

Foto galerie

UNION - T105DE-MIL-UNI-1999-00001

Verkauft

Haben Sie weitere Fragen? Kontaktieren Sie uns!

Philipp Gubisch

+49 162 402 75 81

p.gubisch@gindumac.com

Über Whatsapp kontaktieren

GINDUMAC
Produkte
Werkzeugmaschinen
➤ Gebrauchtes UNION T105 Bearbeitungszentrum zu verkaufen | gindumac.com

In Originalsprache anzeigen

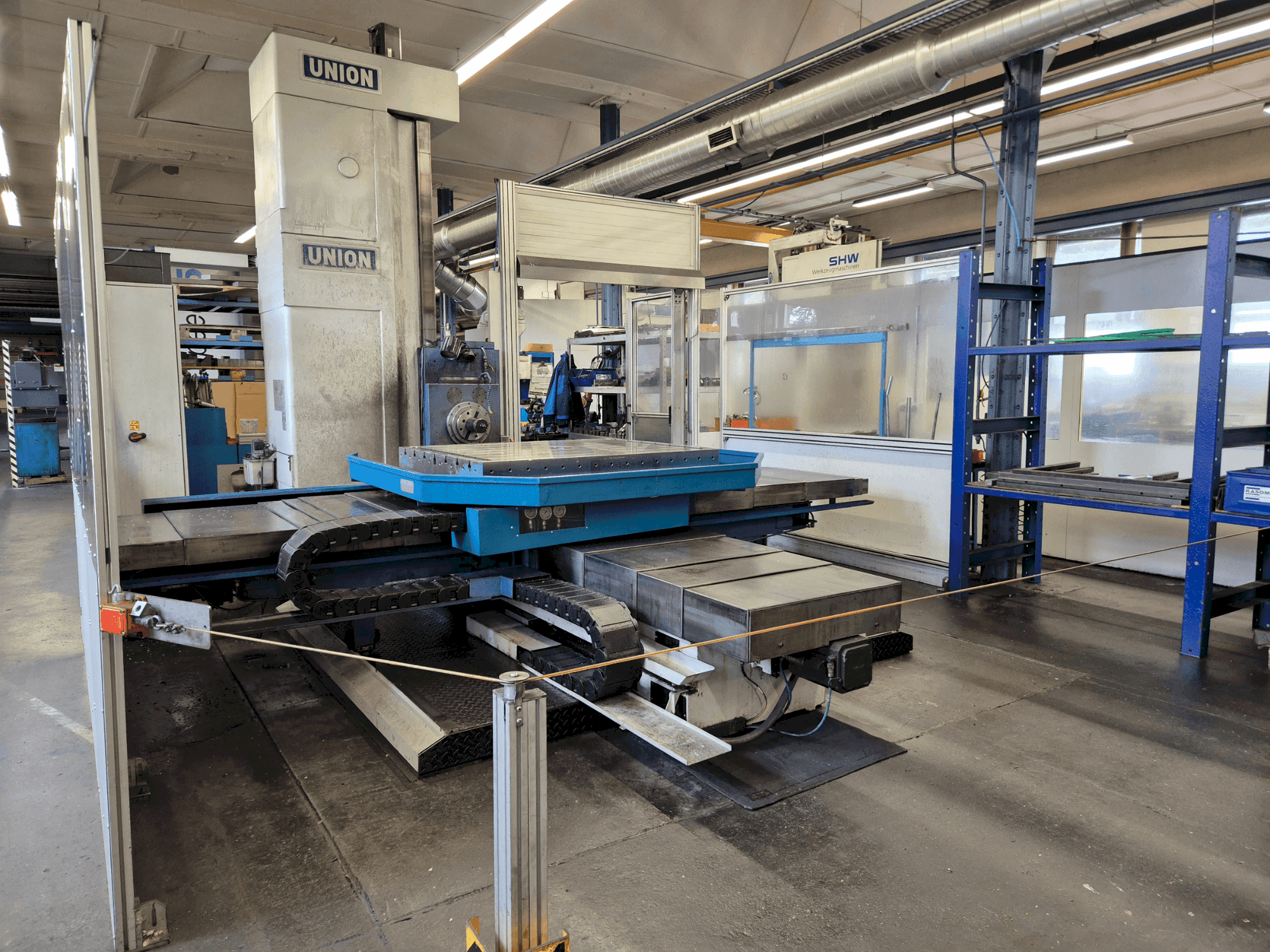

Dieses horizontale Bearbeitungszentrum UNION T105 wurde im Jahr 1999 hergestellt. Es verfügt über einen Arbeitsraum mit einer Bearbeitungshöhe von 1600 mm, einer Breite von 2000 mm und einer Tischlängsverschiebung von 1600 mm. Der Bohrspindeldurchmesser beträgt 105 mm, und es ist mit einer Heidenhain TNC 426 Steuerung ausgestattet. Der Tisch ist um 360° schwenkbar und hat eine Neigung von 1°. Erwägen Sie die Möglichkeit, dieses horizontale Bearbeitungszentrum UNION T105 zu kaufen. Kontaktieren Sie uns für weitere Informationen.

Übersicht

Hersteller: UNION
jahr: 1999
MODELL: T105
anwendungstyp: Fräsen
Standort: Deutschland
maschinentyp: Horizontal-Bearbeitungszentrum
Marke Steuergerät: HEIDENHAIN

Technische Daten - UNION T105

Steuerung

Steuerungsmarke: HEIDENHAIN
Steuerungsmodell: TNC 426

Bewegung

Anzahl der Achsen: 3
X-Achsverfahrweg: 1600 mm
Y-Achsverfahrweg: 2000 mm
Z-Achsverfahrweg: 1600 mm

Zusätzliche Informationen

Maschinenvorteile

Technische Maschinenvorteile

Bewegung der bohrspindel w-achse: 710 mm
Aufspannfläche: 1200 x 1500 mm
Schwenkbarkeit: 360°/ 1° neigung
Positionier- und wiederholgenauigkeit: +/- 0. 025 mm
Vierseitige bearbeitung: möglich

Zusätzliche Informationen

Maschine noch unter Strom / Y-Achse (Vertikalbewegung) 1600mm/ W-Achse (Bohrspindelbewegung) 700mm/ Niedrigste Position der Bohrspindelmitte über der Tischmitte 0mm/ max. Vorschubkraft Y 16000 kN/ max. Vorschubkraft W16000 kN/ Vorschubgeschwindigkeit 2...4000 mm/min/ Eilganggeschwindigkeit Y 6 m/min/ Eilganggeschwindigkeit W 4 m/min/ Bohrspindeldurchmesser105mm/ Anzahl der Getriebestufen 2/ Drehzahlbereich I. Getriebestufe min-¹5...630/ Drehzahlbereich II. Getriebestufemin-¹631...2000/ Hauptantriebsleistung (S1-Betrieb) 22kW/ max. Drehmoment an der Spindel (S1-Betrieb) 1327 Nm/ max. Drehmoment an der Spindel (S6-Betrieb, 60% ED) 2000 Nm/ Platzbedarf, L x B x H mm siehe Aufstellplan/ Nettogewicht (obige Ausführung) ca. 17 200 kg/ Anschlusswerte, elektrisch: Gesamtleistung 63 kVa/ Vorsicherung A125/ Nennstrom A92/ Querschnitt der Zuleitung 50 mm²/ Betriebsspannung, Maschine/Schaltschrank/Steckdosen 400/230V +6/-10%/ Frequenz Hz50/ Steuerspannung 24V ±10%/ Anschluss Schaltschrankbeleuchtung und Steckdose A 10/ Schutzart Maschine IP 54/ Schutzart SchaltschrankIP 54/ Y-Achse (Vertikale Bewegung) 1600mm/ W-Achse (Bohrspindelbewegung) 700mm/ Niedrigste Position der Bohrspindelmitte über der Tischmitte 0mm/ max. Vorschubkraft Y 16000kN/ max. Vorschubkraft W 16000kN/ Vorschubgeschwindigkeit 2...4000 mm/min/ Eilganggeschwindigkeit Y 6 m/min/ Eilganggeschwindigkeit W 4 m/min/ Bohrspindeldurchmesser 105mm/ Anzahl der Getriebestufen 2/ Drehzahlbereich I. Getriebestufe min-¹5...630// Geschwindigkeitsbereich II. Getriebestufe min-¹631...2000/ Leistung des Hauptantriebs (S1-Betrieb) max. 22kW/ Drehmoment an der Spindel (S1-Betrieb) 1327 Nm max./ Drehmoment an der Spindel (S6-Betrieb, 60% ED) 2000 Nm

*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
