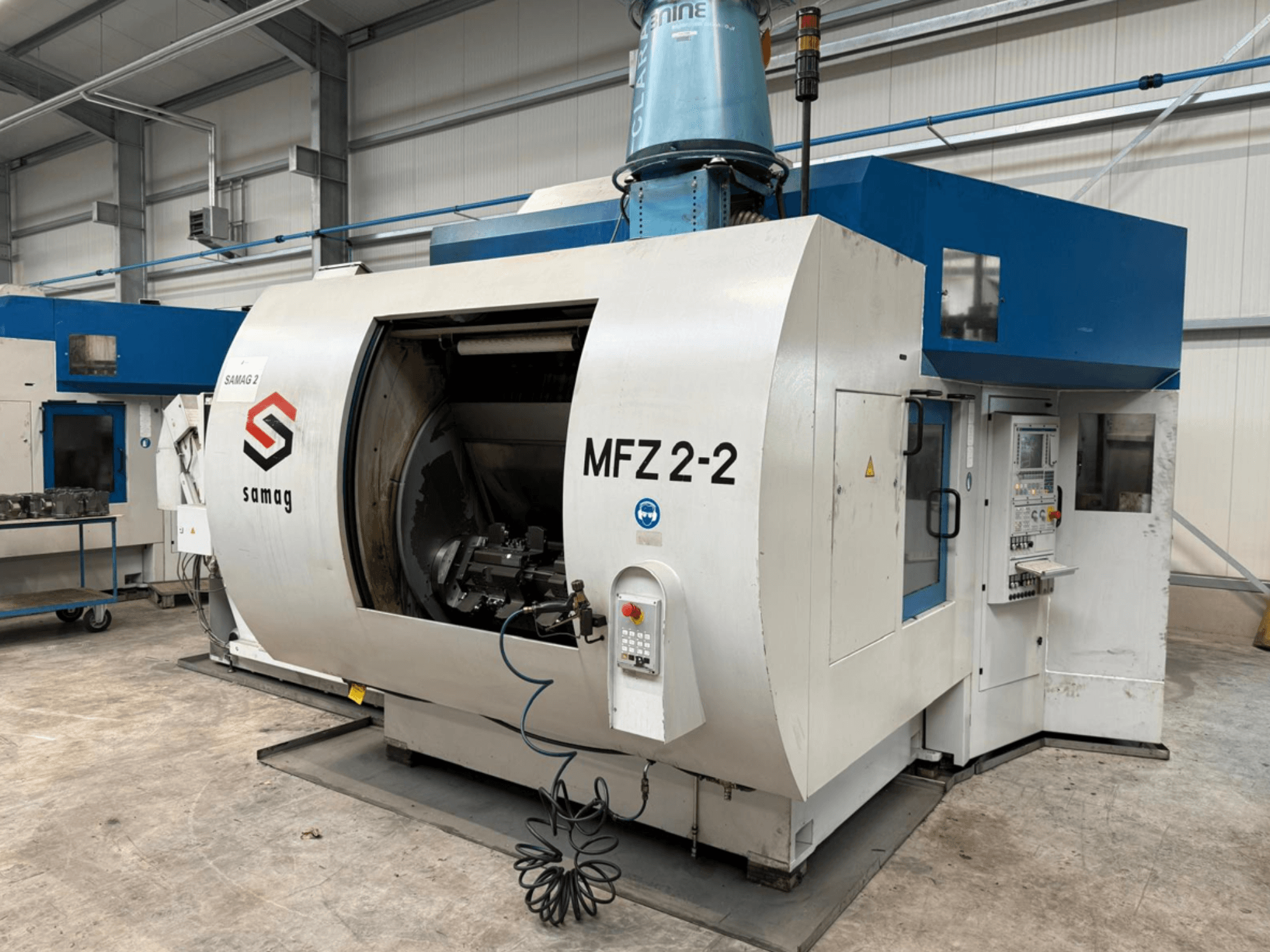

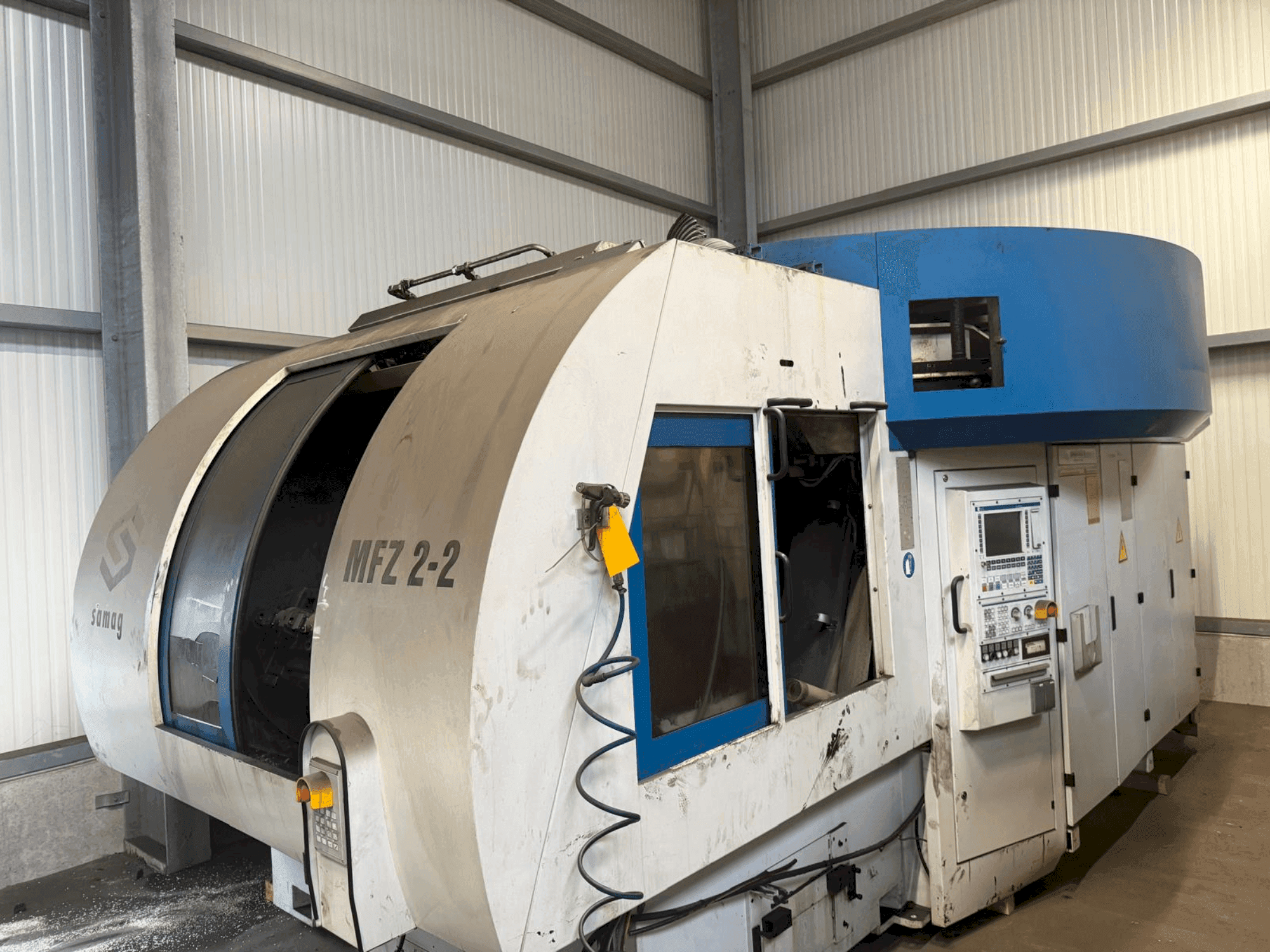

SAMAG - MFZ 2-2DE-MIL-SAM-2006-00001

• Werkzeugaufbewahrung

  • Typ: Dekagon

  • Anzahl der Lagerplätze: 100 (2x50)

  • Anzahl der Kassetten: 10

  • Kassettenplätze: 10

  • Kassettenabstand: 90 mm

  • Maximale Kassettenmagazin-Geschwindigkeit: 8,3 min

  • Verzögerungszeit von maximaler Kassettenmagazingeschwindigkeit bis zum Stillstand: 300 ms

  • Max. Masse der Werkzeugladung: 280 kg

  • Max. Werkzeuggewicht (Kunststoffspannzange): 6 kg

  • Max. Werkzeuggewicht (Stahlspannzange): 8 kg

  • Max. Werkzeugdurchmesser mit freien Nebenstellen: 160 mm

  • Rotationsachse: 10x36

  • Zeit für den Wechsel von der nächsten Kassette (links/rechts): 1.5 s

  • Werkzeugwechsel an der Spindel (durchschnittlich Span-zu-Span ohne Raddrehung, VDI 2852): 4.5 s

• Achsen und Verfahrwege

  • Verfahrwege: Y (vertikal) Arbeitshub 500 mm; Y (vertikal) Gesamthub inkl. Werkzeugwechsel 775 mm

  • Achsbeschleunigung (X/Y): 0,6 xg, 0,8 xg

• Hauptspindelantrieb

  • Spindeleinheit: GMN-Hochfrequenzspindel HCS 220-16000/28

  • Spindel-Abstand: 450 mm

  • Durchmesser der Hülse: 220 mm

  • Gewicht der Spindeleinheit: 110 kg

  • Antriebsmotor: 1FE1 083-4WN11-1BA2

  • Drehmoment (S1): 65 Nm

  • Drehmoment (S2): 74 Nm

• Werkstückträgereinheit (W-Achs-Schwenkeinheit)

  • Schwenkzeit 180°: 4.5 s

  • Durchmesser Planscheibe/Gegenlager: 500/345 mm

  • Antriebs-/Gegenlagerdrehzahl (max.): 15/20 min

  • Massenträgheitsmoment: 140 kgm²

  • Zulässiges Kippmoment: 8000 Nm

  • Zulässiges Tangentialmoment (Antrieb/Gegenlager): 10.000/5.000 Nm

  • Blockierkraft der Hirth-Verzahnung bei 100 bar (Antrieb/Gegenlager): 190/175 kN

• Werkstückträger A1/A2-Achse

  • Abstechwinkel: 3

  • Schwenkzeit 180°: 3.5 s

  • Durchmesser Planscheibe/Gegenlager: 345 mm

  • Geschwindigkeit (max.): 20 min

  • Massenträgheitsmoment: 20 kgm

  • Zulässiges Kippmoment: 3.000 Nm

  • Zulässiges tangentiales Drehmoment (Antrieb/Gegenlager): 5.000 Nm

• Netzspannung: 400 V

• Frequenz: 50 Hz

• Steuerspannung: DC 24 V

• Leistung: 72 kW

Zusätzliche Ausstattung

• Kühlschmierstoffsystem (Spänemanagement)

  • Typ: Kratzbandförderer

  • Abmessungen (L x B x H): 2885 x 1095 x 1830 mm

  • Austragshöhe: 1020 mm

  • Spaltsieb: 500 μm

  • Füllvolumen: 100 l

  • Schmutzwasserpumpe: 380 l/min bei 1,6 bar

• Zentrale Kühleinheit

  • Typ: DK 160-V/SO

  • Kühlleistung: 1900 W

  • Min./Max. Umgebungstemperatur: 10/40 °C

  • Max. Wasseraustrittstemperatur: 20 °C

  • Kondenswassertemperatur: 40 °C

  • Kältemittel: R134a, 2 kg

  • Angeschlossene elektrische Leistung: 5,1 kW

• Periphere Massen

  • Masse des Reinwassertanks (leer): 930 kg

  • Masse des Späneförderers (leer): 450 kg

• Eine Schlachtmaschine (optional)

• 3D-Daten/CAD des Spannturms (Möglichkeit für 3 Spannungen) (optional)

• 2 Ersatztürme und Ersatzteilpaket (optional)
