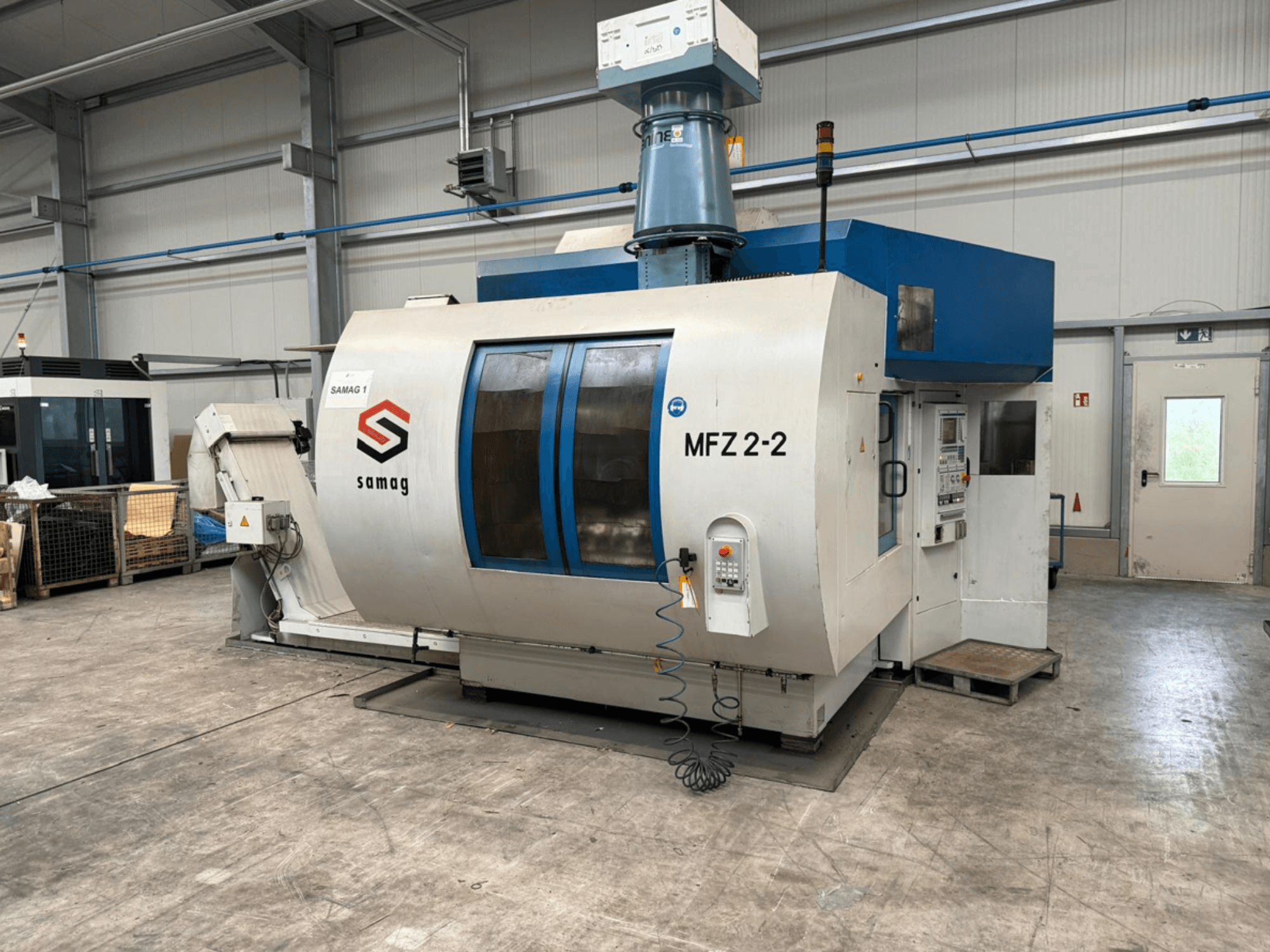

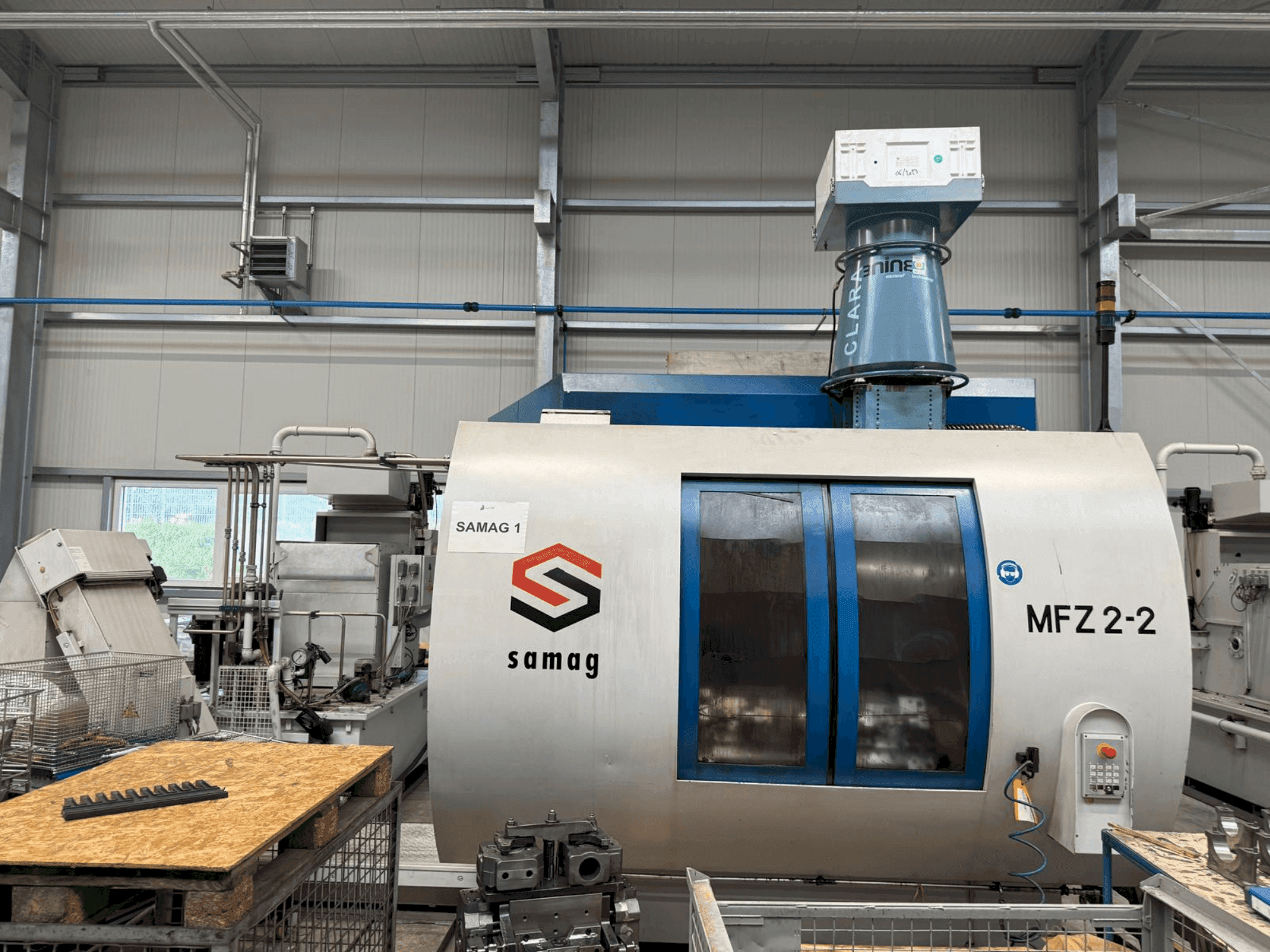

SAMAG - MFZ 2-2DE-MIL-SAM-2007-00001

• Werkzeugaufbewahrung

  • Typ: Dekagon

  • Anzahl der Lagerplätze: 100 (2x50)

  • Anzahl der Kassetten: 10

  • Kassettenplätze: 10

  • Kassettenabstand: 90 mm

  • Maximale Kassettenmagazin-Geschwindigkeit: 8,3 min

  • Verzögerungszeit von maximaler Kassettenmagazingeschwindigkeit bis zum Stillstand: 300 ms

  • Max. Masse der Werkzeugladung: 280 kg

  • Max. Werkzeuggewicht/Kunststoffspannzange: 6 kg

  • Max. Werkzeuggewicht/Spannzange aus Stahl: 8 kg

  • Max. Werkzeugdurchmesser mit freien Nachbarplätzen: 160 mm

  • Rotationsachse: 10x36

  • Zeit für den Wechsel von der nächsten Kassette (links/rechts): 1.5 s

  • Werkzeugwechsel an der Spindel, durchschnittlich Span-zu-Span (VDI 2852), ohne Raddrehung: 4.5 s

• Achsen und Verfahrwege

  • Verfahrwege

    • Y-Achse (vertikal) Arbeitshub: 500 mm

    • Y-Achse (vertikal) Gesamthub inkl. Werkzeugwechsel: 775 mm

  • Achsbeschleunigung X/Y: 0,6 xg / 0,8 xg

• Antrieb der Hauptspindel

  • Spindeleinheit: GMN-Hochfrequenzspindel HCS 220-16000/28

  • Spindel-Abstand: 450 mm

  • Durchmesser der Hülse: 220 mm

  • Gewicht: 110 kg

  • Antriebsmotor: 1FE1 083-4WN11-1BA2

  • Drehmoment (S1): 65 Nm

  • Drehmoment (S2): 74 Nm

• Werkstückträgereinheit

  • W-Achse-Schwenkeinheit

    • Schwenkzeit 180°: 4.5 s

    • Planscheibe/Gegenlagerdurchmesser: 500/345 mm

    • Geschwindigkeit Antrieb/Gegenlager (max.): 15/20 min

    • Massenträgheitsmoment: 140 kgm²

    • Zulässiges Kippmoment: 8.000 Nm

    • Zulässiges tangentiales Moment des Antriebs/Gegenlagers: 10.000/5.000 Nm

    • Blockierkraft der Hirth-Verzahnung bei 100 bar/Gegenlager: 190/175 kN

  • Werkstückaufnahme A1/A2-Achse

    • Abstechwinkel: 3

    • Schwenkzeit 180°: 3.5 s

    • Durchmesser Planscheibe/Gegenlager: 345 mm

    • Geschwindigkeit (max.): 20 min

    • Massenträgheitsmoment: 20 kgm

    • Zulässiges Kippmoment: 3.000 Nm

    • Zulässiges tangentiales Drehmoment Antrieb/Gegenlager: 5.000 Nm

• Netzspannung: 400 V

• Frequenz: 50 Hz

• Steuerspannung: DC 24 V

Zusätzliche Ausstattung

• Kühlschmiermittelanlage (Kratzbandförderer)

  • Abmessungen (L x B x H): 2885 x 1095 x 1830 mm

  • Austragshöhe: 1020 mm

  • Spaltsieb: 500 μm

  • Füllvolumen: 100 l

  • Schmutzwasserpumpe: 380 l/min bei 1,6 bar

• Zentrale Kühleinheit

  • Typ: DK 160-V/SO

  • Kühlleistung: 1900 W

  • Min./Max. Umgebungstemperatur: 10/40 °C

  • Max. Wasseraustrittstemperatur: 20 °C

  • Kondenswassertemperatur: 40 °C

  • Kältemittel: R134a, 2 kg

  • Angeschlossene elektrische Leistung: 5,1 kW

• Reinwasserbehälter (leer): 930 kg

• Späneförderer (leer): 450 kg
