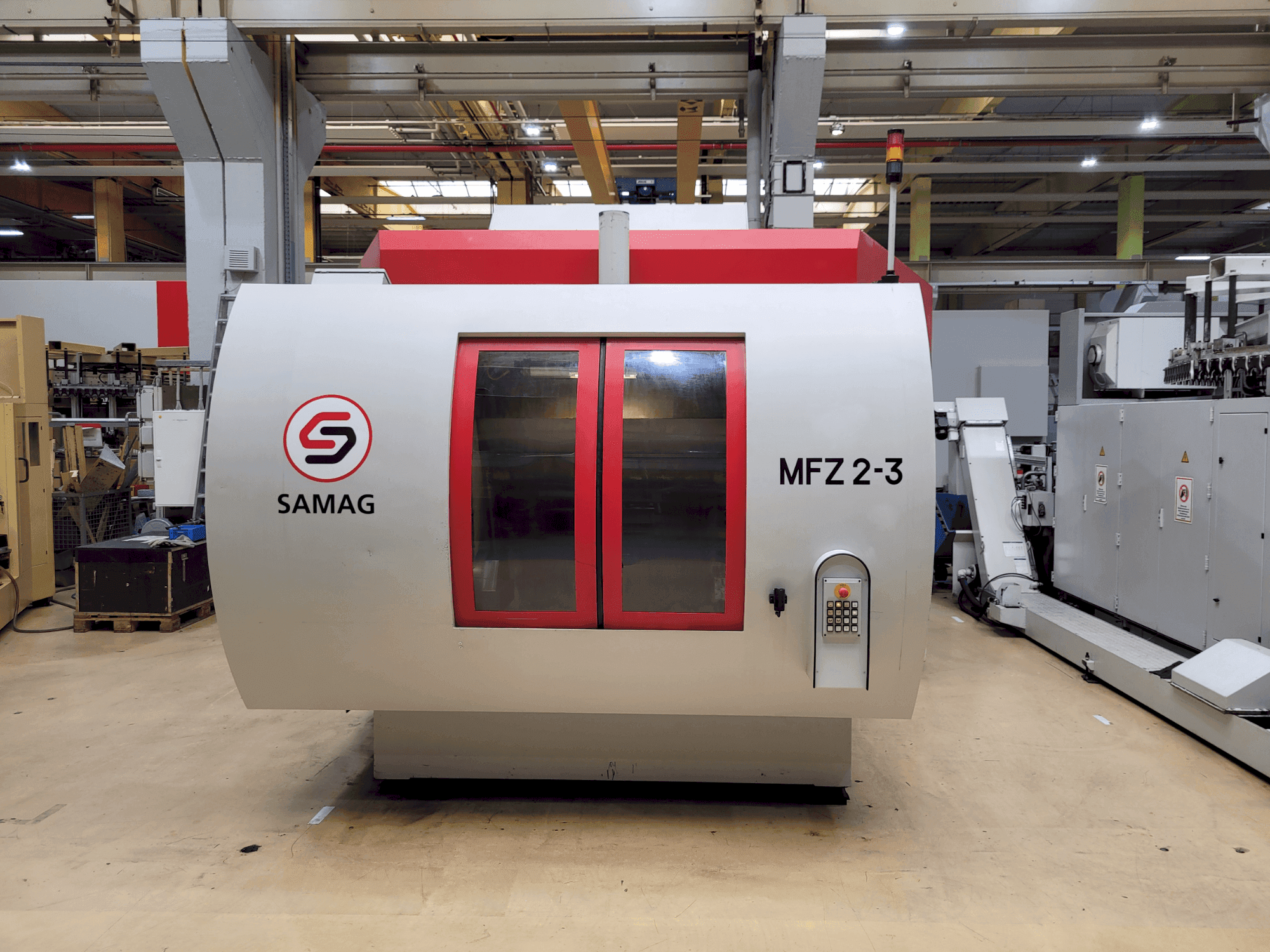

SAMAG - MFZ 2-3DE-MIL-SAM-2008-00001

Maschinenvorteile

Technische Maschinenvorteile

• Benötigter einbauraum (länge x breite): ca. 5950 mm x 6700 mm
• Gewicht (kg) einschließlich kühlmittelanlage und späneförderer: ca. 25000 kg
• Betriebsspannung: 400 v 3 n~ 50 hz
• Steuer-/ventilspannung: 24 v dc
• Leistung der maschine: ca. 82 kva
• Vorsicherung vor dem hauptschalter: 3 x 160 a
• Querschnitt des steckers: 70 mm²

Zusätzliche Informationen

Ott Werkzeug-Spannsystem Drehmoment (S1/S6): 63/83 Nm Nenndrehzahl: 4200 U/min Spindellager-Durchmesser: 70 mm Spindel-Schmierung: Lebensdauer-Fettschmierung 1 Horizontale 180°-Schwenkstütze (W-Achse) Planscheiben-Durchmesser (NC-Antrieb/Gegenlager): 500/345 mm Zulässiges Tangentialmoment: 15000 Nm Positioniergenauigkeit: ±3 Winkelsekunden Schwenkzeit (0°/180°): Ca. 6 s Anzahl der horizontalen 360°-Werkstückauflageachsen Positionierung über Planverzahnung: 120 x 3° Positioniergenauigkeit (120 x 3°): ±3 Bogensekunden Max. Transportlast pro A-Achse: Ca. 600 kg Zulässiges Tangentialmoment: 5000 Nm Arbeitsbereich (Störkreis x Länge): Ø700 x 940 (1036) mm Anfahren von Zwischenpositionen außerhalb der 3°-Teilung: Möglich (NC-Lageregelung) Positioniergenauigkeit: ±25 Winkelsekunden Zulässiges Tangentialmoment: 1000 Nm Werkzeugmagazin: 90 Werkzeugplätze (3 x 30) Max. Werkzeugdurchmesser mit freien nebeneinanderliegenden Positionen: 160 mm Schnitt-zu-Schnitt-Zeit (innerhalb 1 Kassette): Ca. 5,2 s Medien Kapazität der Hydraulikeinheit: 160 l Max. Betriebsdruck: 160 bar Max. Durchflussmenge: 12 l/min Pneumatisches System: Erforderlicher Druckluftanschluss, erforderlicher Luftverbrauch (kurzzeitig) 6 ± 0,5 bar Werksluftqualität: Klasse 545 nach DIN-ISO 8573-1 Kühlmittelanlage: Knoll-Kühlmittelanlage mit Kühlmittelkühlung Fassungsvermögen Kühlmittelbehälter: Max. 1400 l Separate Maschinenbettspülung: 160 l/min bei 2,6 bar Externe Werkzeugkühlung und verschiedene Spülfunktionen: 120 l/min bei 3,5 bar Interne Werkzeugkühlung durch die Spindeln: 40 l/min bei 60 bar
