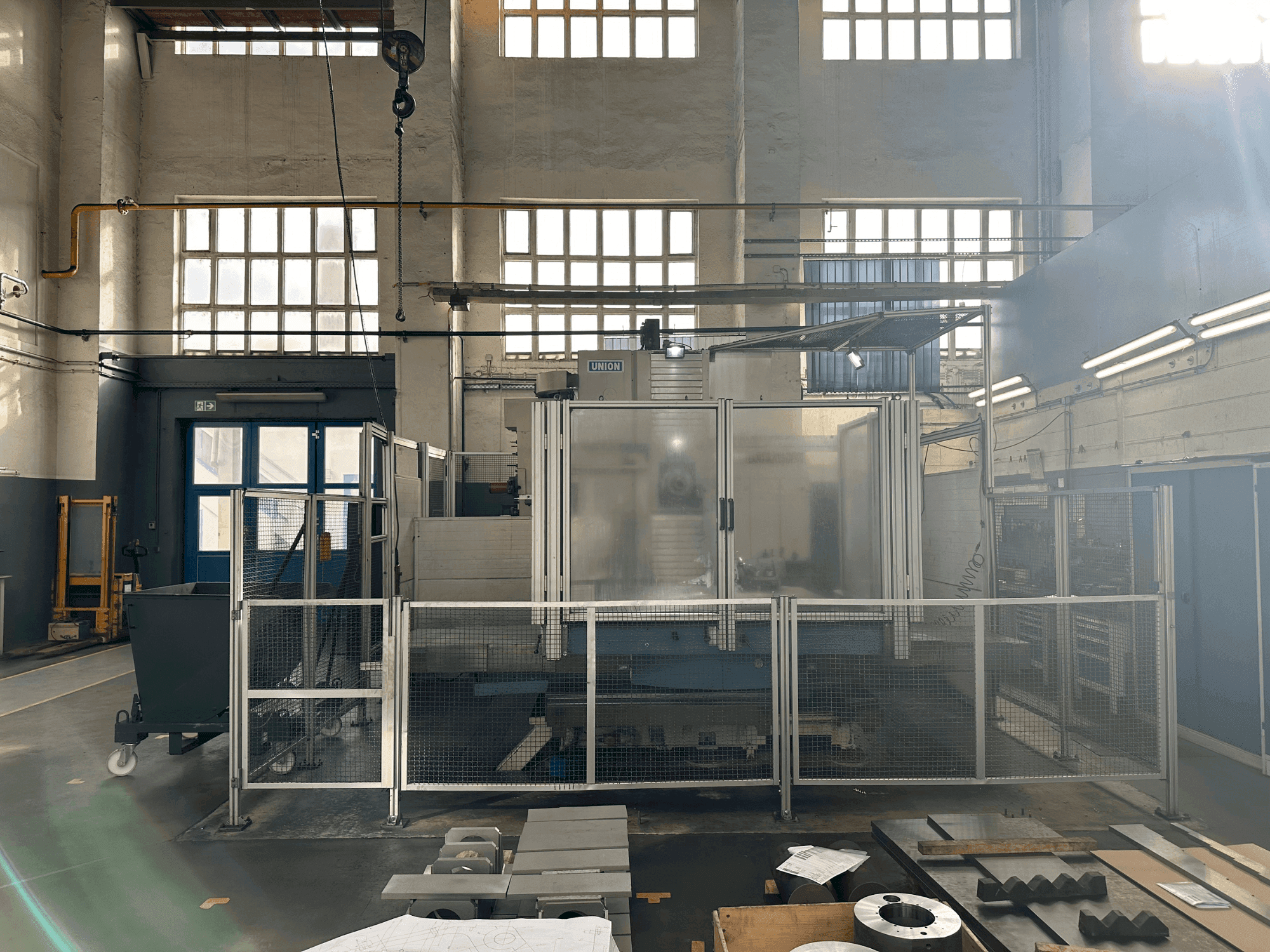

Frontansicht der Union TC 110  Maschine

Union TC 110

Union - TC 110

2002

89.000 €
GINDUMAC Preis
(Ex works)
Erhalten Sie ein offizielles Angebot
Maschine besichtigen
gegenangebot abgeben
PDF Herunterladen

Haben Sie weitere Fragen? Kontaktieren Sie uns!

sales contact

Philipp Gubisch

+49 162 402 75 81

p.gubisch@gindumac.com

whatsapp
Über Whatsapp kontaktieren
In Originalsprache anzeigen

Diese 3-Achsen-Fräsmaschine Union TC 110 aus dem Jahr 2002 wird von einem Heidenhain TNC 426-System gesteuert. Sie ist mit einem SIDEPALSA 40-fach Werkzeugwechsler und einem SK50 Werkzeughalter ausgestattet. Der Tisch hat eine Größe von 1250 x 1600 mm und verfügt über Verfahrwege in X-, Y-, Z- und W-Achse von 2000 mm, 1600 mm, 1500 mm bzw. 550 mm. Die Spindel hat einen Durchmesser von 110 mm und erhöht die Präzision mit einem Nenndrehmoment von 1639 Nm und Drehzahlen von bis zu 4000 min^-1. Für weitere Informationen über diese Union TC 110 Fräsmaschine, wenden Sie sich an uns.

Übersicht

  • Hersteller: Union
  • jahr: 2002
  • MODELL: TC 110
  • anwendungstyp: Bohren
  • Standort: Deutschland
  • maschinentyp: Bohrwerk
  • Verfügbarkeit: FROM MID JUNE
  • Marke Steuergerät: Heidenhain
  • GINDUMAC ID: DE-BOR-UNI-2002-00001

Technische Daten

Allgemeine Angaben

  • Breite: 5150 mm
  • Tiefe: 8600 mm
  • Höhe: 5150 mm

Steuergerät

  • Hersteller: Heidenhain
  • Modell: TNC 426

Hauptantrieb

  • Spindelanzahl: 2
  • Drehzahlbereich Spindel: 4000 1/MIN
  • Werkzeugaufnahme: SK50
  • Anzahl der Achsen: 3

Bewegung

  • X-Achse Bewegung: 2000 mm
  • X-Achse Eilgang: 15m/min
  • Y-Achse Bewegung: 1600 mm
  • Y-Achse Vorschubkraft: 16kN
  • Y-Achse Eilgang: 15m/min
  • Z-Achse Bewegung: 1500 mm
  • Z-Achse Vorschubkraft: 20kN
  • Z-Achse Eilgang: 15m/min
  • W-Achse Bewegung: 550 mm

Werkzeugplätze

  • Anzahl der Index: 40
  • Werkzeughaltertyp: SK50

    Zusätliche Ausrüstung

    • - Werkzeugwechsler SIDEPALSA 40-fach
    • - Steuerung auf 79431 Std. // Maschine auf 76080 Std. // Programmlauf 27696 Std.

    Zusätzliche Informationen

      Maschinenvorteile

      • Technische Maschinenvorteile:
        • - Die fortschrittliche steuereinheit (heidenhain tnc 426) erhöht die präzision der arbeiten.
        • - Spindeldurchmesser: 110mm
        • - Druck, min. : 6 bar
        • - Äußerer rohrdurchmesser: 8 mm
        • - Anzahl der getriebestufen: 2
        • - Drehzahlbereich getriebestufe 1: 5-670min-1
        • - Drehzahlbereich getriebe stufe 2: 671-4000 min-1
        • - Nenndrehmoment der spindel: 1639 nm
        • - Maximales drehmoment der spindel: 2012nm
      • Qualitative Maschinenvorteile:
        • - Hohe spindelgenauigkeit mit kreisabweichungs- und zylindrizitätswerten, die eine hohe oberflächengüte gewährleisten.
        • - Starkes spindeldrehmoment für robuste zerspanungsleistungen.
        • - Abmessungen des tisches: 1250 x 1600mm

      Zusätzliche Informationen

      • - MASCHINE NOCH UNTER STROM

    *Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
