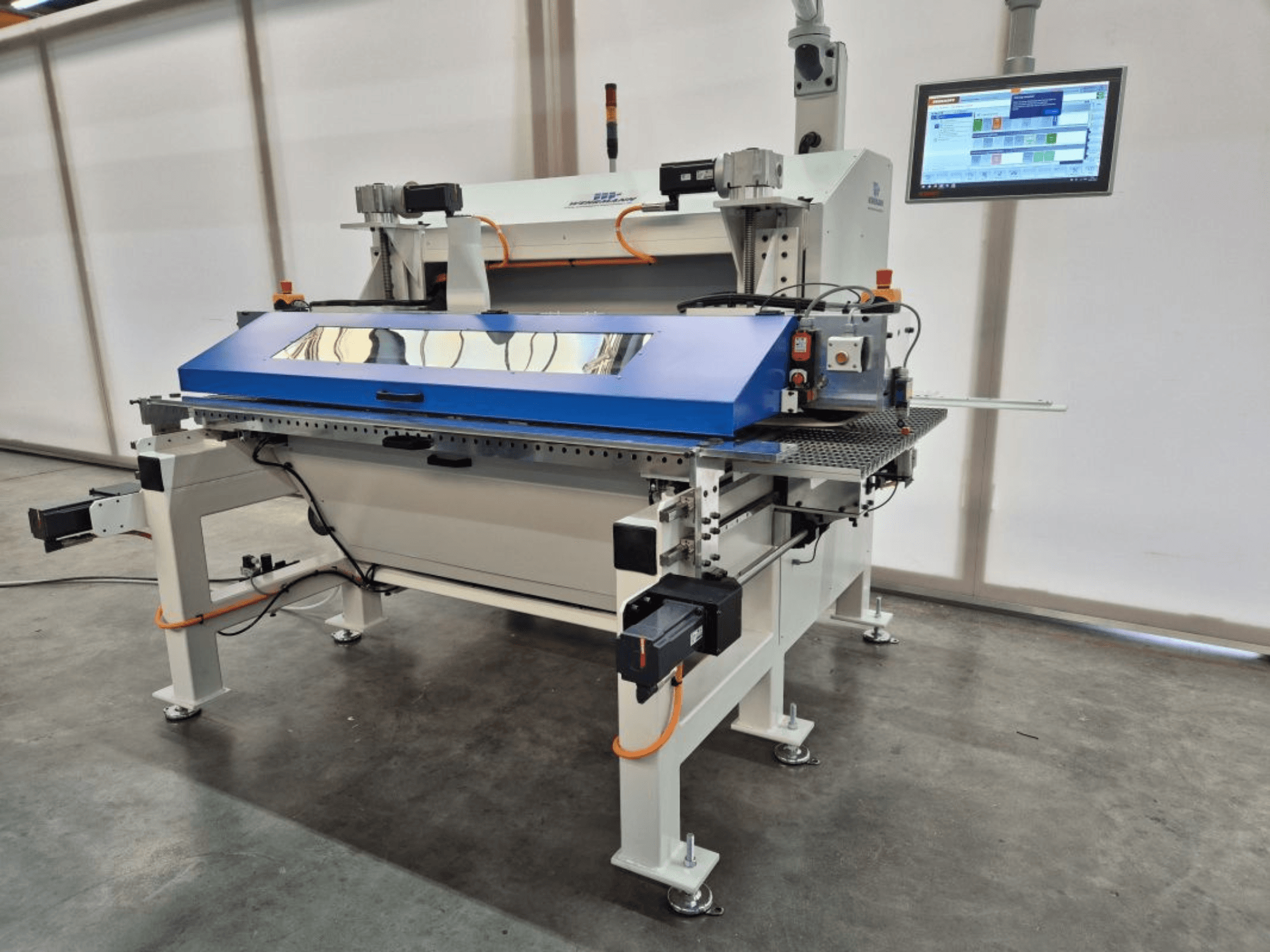

WEHRMANN - WT-50/900DE-SAW-WEH-2025-00001

• Zustand: Neu

• Anwendung: Klassisches Schneiden von rechteckigen Werkstücken aus Holz/Holzwerkstoffen mit Laminat (CLP, HLP), Papier, Folie oder Furnier

• Werkstück-/Plattenkapazität:

  • Länge: ab 140 mm

  • Breite (Fertigmaß): min 50+50 mm; max 450+450 mm (asymmetrisches Schneiden möglich)

  • Dicke: 8-40 mm

  • Maximales Gewicht des Werkstücks: ca. 30 kg

  • Form: rechteckig

• Arbeitshöhe: 900 mm

• Maschinenseite: Rechtshänder (Anschlagseite in Fahrtrichtung rechts)

• Vorschub/Einstellungen:

  • Vorschubgeschwindigkeit: 5-40 m/min, servogesteuert

  • Elektronische Höhenverstellung: 5-45 mm über Beckhoff-Servoachse

  • Rechtsseitiges Teflon-Anschlaglineal, servogesteuert

  • Linkes Einlauflineal mit pneumatisch gefederter Einheit, servoangetrieben

• Konstruktion/Transport:

  • Stabiler geschweißter Stahlrahmen

  • Transport über Band mit höhenverstellbarem Oberdruck

  • Wartungsarmer Riemen mit schonender Transportbeschichtung

  • 32 mm Keilriemenoberdruck mit federbelasteten Rollen für sichere Führung

• Aggregate:

  • Aggregat 1: Frequenzgesteuerte Vorritzsäge

    • Perske-Motor 4,4 kW, 50 Hz, 400 V, 4500 U/min

    • Werkzeughalter D=35, Passfeder

    • Außen- + Innengewinde R/L, servogesteuert, Tandem, nicht schwenkbar

    • Höhenverstellung über Beckhoff-Servoachse

    • Seitenverstellung mit mechanischer Digitalanzeige

    • Max. Sägeblatt Ø 350 mm

    • Strömungsoptimierte Absaughauben

    • Ohne Werkzeuge

  • Aggregat 2: Frequenzgeregelte Hauptsäge

    • Perske-Motor 6 kW, 50 Hz, 400 V, 5000 U/min, gegenläufige Drehrichtung

    • Werkzeughalter D=35, Keilwelle, Außen- + Innengewinde R/L

    • Max. Sägeblatt Ø 400 mm

    • Spaltkeil von Hand verstellbar

    • Höhenverstellung über Beckhoff-Servoachse

    • Seitenverstellung mit mechanischer Digitalanzeige

    • Strömungsoptimierte Absaughauben

    • Ohne Werkzeuge

• Steuerung und HMI (Beckhoff):

  • PC-basierte Steuerung mit integrierter SPS und elektronischer Liniensteuerung (TwinCAT 3)

  • 15,6"-Multitouch-Panel mit integriertem Keypad/Tastatur/Maus

  • Einfache, bauteilorientierte Programmerstellung; frei definierbare Programmnamen; nahezu unbegrenzter Programmspeicher

  • Bedienung über Tastatur/Maus/Touch; Meldesystem für Bedien-/Fehlermeldungen

  • MDE Basic: Produktionszeit, Rüstzeit, Stillstandszeit, Störzeit, Stückzähler, einstellbare Aufzeichnungsdauer

  • Schneller EtherCAT-Feldbus; Ethernet RJ45; USB-Anschluss

  • Unterbrechungsfreie Stromversorgung (USV) für Panel-PC

  • SPS-Programmierung nach IEC 61131-3

  • Vorschubverriegelung für benachbarte Maschinen/Transportsysteme

• Im Lieferumfang der Basismaschine enthalten:

  • Schalldämpfer/Schutzhaube mit Sicherheitsverriegelung

  • Anschlussstutzen für externe Absaugung (min. Luftgeschwindigkeit 28 m/s, Unterdruck 2480 Pa)

  • Druckluftanschluss mit Wartungseinheit

  • Integrierter Schaltschrank mit Kühlaggregat (Umgebungstemperatur 10-45 °C)

  • Sicherheits- und Schutzmaßnahmen nach CE; CE-Zeichen

• Betriebsmittel und Daten:

  • Betriebsdruck: 6 bar

  • Leistung: 3/N/PE, 400/230 V, 50 Hz, ±5% (ECD-Schutzschaltung nicht anwendbar)

• Sprache:

  • Maschinenbeschriftung: Deutsch

  • Betriebsanleitung: Deutsch

  • Ersatzteillisten: Deutsch

• Lackierung:

  • Sockel/Verkleidung: Grauweiß RAL 9002

  • Aggregate: Staubgrau RAL 7037

  • Schutzabdeckungen: Blau RAL 5017

  • Bedienfeld: Lichtgrau RAL 7035

• Lieferzeiten: Lieferbar ca. 4 Monate nach Bestellung

Zusätzliche Ausstattung

• Externe Staubabsaugung (nicht im Lieferumfang enthalten; Maschine wird mit Anschlussstücken geliefert; erfordert 28 m/s Luftgeschwindigkeit und 2480 Pa Unterdruck)

• Optional: Vorbereitung für Barcode- oder RFID-Scanner mit definiertem Dateiverzeichnis

• Optionale Industrie 4.0-Schnittstellen: MQTT, UMATI, OPC UA, RFID
