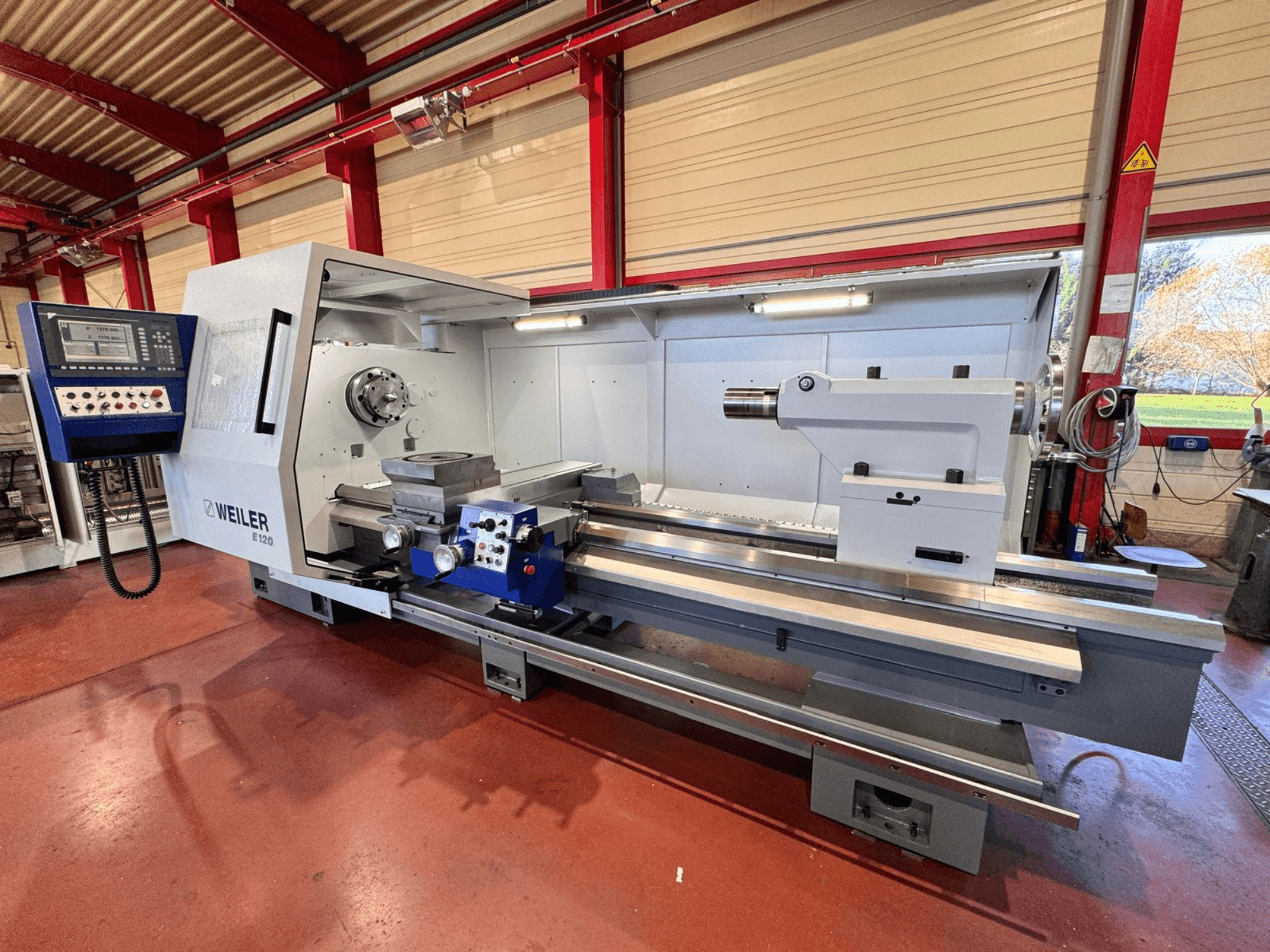

Weiler - E120x3000DE-TUR-WEI-2001-00002

• Arbeitsbereich:

  • Achsabstand: 3000 mm

  • Spitzenhöhe: 600 mm

  • Umlaufdurchmesser über Bett: 1200 mm

  • Umlaufdurchmesser über Querschlitten: 830 mm

  • Verfahrweg Querschlitten: 590 mm

  • Führungslänge Bettschlitten: 860 mm

  • Querschnitt des Drehwerkzeugs (H x B): 40 x 40 mm

  • Werkzeughalter: Parat Größe 4

• Drehspindel:

  • Spindelkopf DIN 55027 / 55026, Größe 15

  • Spindelbohrung: 165 mm

  • Hauptspindelkegel: metrisch 171

• Hauptantrieb:

  • Antriebsleistung (60% / 100% ED): 45 / 37 kW

  • Max. Spindeldrehmoment: 8000 Nm

  • Drehzahlbereich Getriebestufe 1: 1-280 U/min

  • Drehzahlbereich Getriebestufe 2: 4-900 U/min

• Reitstock:

  • Pinole Durchmesser: 140 mm

  • Hub der Pinole: 300 mm

  • Pinole Innenkonus: MK 6

• Abmessungen und Gewicht der Maschine:

  • Gesamtlänge: 5400 mm (ohne Späneförderer), 6535 mm (mit Späneförderer)

  • Gesamtbreite: 2600 mm

  • Gesamthöhe: 2120 mm

  • Gewicht der Maschine: 11.500 kg

• Überholungsarbeiten:

  • Härten und Schleifen aller Bettführungen

  • Schleifen der Reitstockführungen

  • Überholung der kompletten Bett- und Querschlitteneinheit (Schleifen/Schaben aller Führungen)

  • Erneuerung des Gleitbelages des Bettschlittens

  • Erneuerung oder Unterfütterung der Keilnuten und Bodenführungen

  • Erneuerung aller Abstreifer

  • Auswechseln aller Riemen

  • Überholung der Hauptspindelbaugruppe im Spindelstock

  • Erneuerung der X-Achse einschließlich der Lager

  • Erneuerung der Z-Achse einschließlich der Lager

  • Überholung der Reitstockpinole (MK 6 Kegel nachschleifen), Austausch von Spindel und Mutter

  • Einstellen des Werkzeugsystems

  • Auswechseln des Hauptspindelmotors

  • Überprüfung der Hilfsmotoren (X- und Z-Achse)

  • Überholung der vorhandenen Schutzvorrichtungen (Schiebehaube/Klauenschutz)

  • Auswechseln aller Dreh-, Kipp- und Endschalter

  • Austausch des Spindel- und Handradgebers

  • Erneuerung der beweglichen Kabel und Kühlmittelschläuche im Arbeitsraum

  • Auswechseln der Zentralschmieranlage

  • Erneuerung der Energieketten

  • Lackierung nach Vorgabe (Standard-Strukturbasalt und Hellgrau)

  • Montage und geometrische Prüfung der Maschine nach DIN 8605

Zusätzliche Ausstattung

• 1x gebrauchtes Drehfutter Ø630 mm mit verschiedenen Backen

• 1x gebrauchte Planscheibe Ø1100

• 1x gebrauchte Lünette, max. Ø300

• 1x gebrauchter Späneförderer
