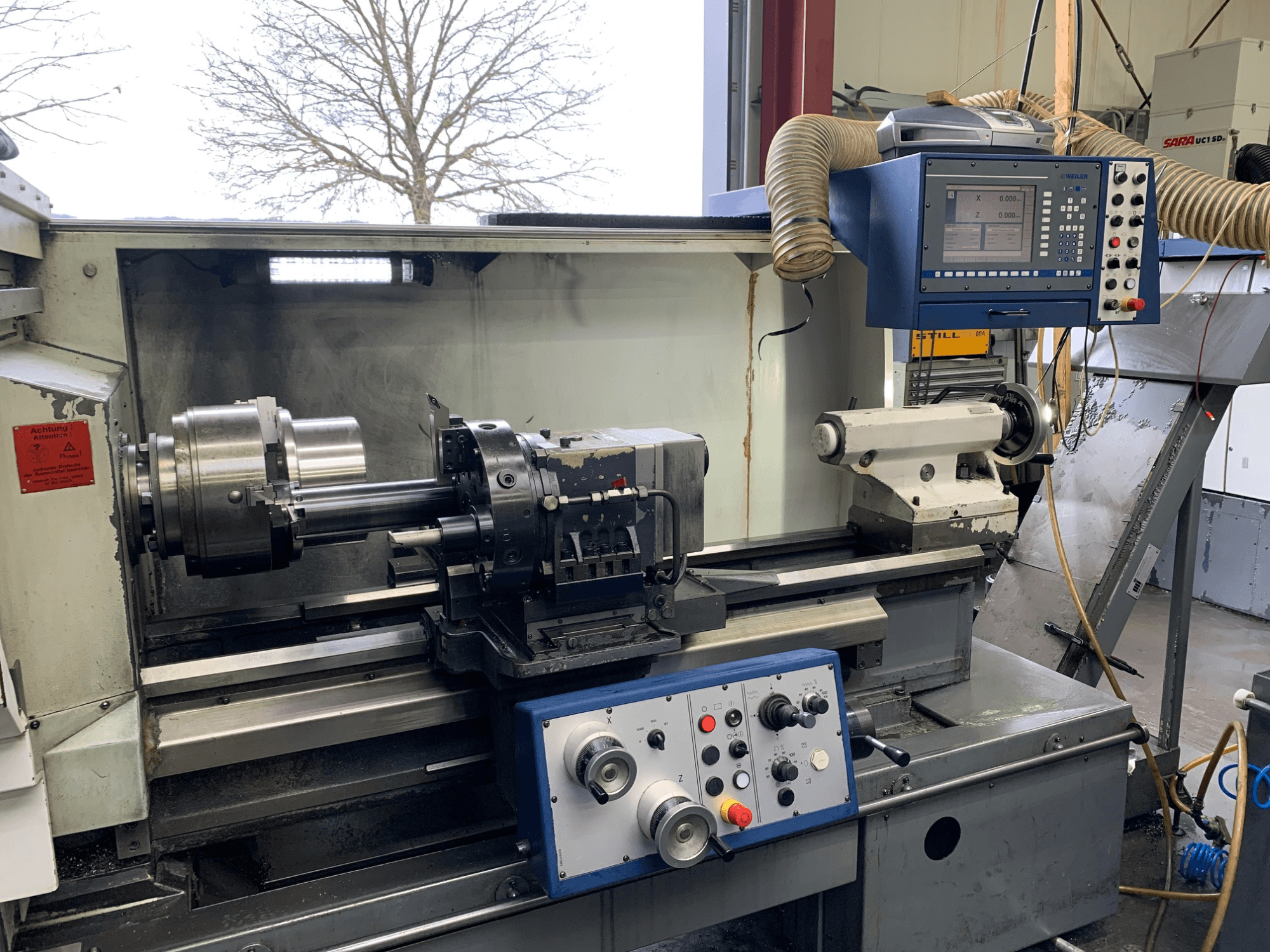

Weiler - E55X1000 DE-TUR-WEI-2004-00001

• Gesamtanschlussleistung: 20 kW

• Gesamtleistungsbedarf: 27 kVA

• Innenkegel: metrisch 90

• Spindeldurchmesser im vorderen Lager: 120 mm

• Spindelbohrung: 83 mm

• Flanschdurchmesser: 500 mm

• Maximaler Durchmesser des Futters: 315 mm

• Maximales Drehmoment: 1600 Nm

• Werkzeugsystem: Revolver (VDI 40)

• Größe des Werkzeugschaftes: 32 x 25 mm

• Anzahl der Längsschlitten: 1

• Anzahl der Querschlitten: 1

• Achsabstand: 1100 / 2100 mm

• Katzfahrweg: 340 mm

• Reitstockkonus: MK 5

• Durchmesser der Reitstockpinole: 80 mm

• Reitstockpinole Hub: 200 mm

• Maximaler Reitstockweg: 1000 / 2000 mm

• Vorschubgeschwindigkeit längs: 0,001 - 20 mm/Umdrehung

• Vorschub quer: 0,001 - 20 mm/Umdrehung

• Eilgang längs: 10 m/min

• Eilgang quer: 5 m/min

• Vorschubkraft längs: 10000 N

• Vorschubkraft quer: 7000 N

• Metrischer Gewindebereich: 0,1 - 250 mm

• Whitworth-Gewindebereich: 1/4 - 56 Gewinde/Zoll

• Modul-Bereich: 0.125 - 28

• DP-Bereich: 0.05 - 48

• Maximaler Schnittquerschnitt: 2,25 mm²

• Schnittgeschwindigkeit: 140 m/min

• Getriebestufe I: 89 U/min bei 100% Einschaltdauer

• Getriebestufe II: 355 U/min bei 100 % Einschaltdauer

• Kühlmittelverbrauch (normal): 30 l/min bei 0,4 bar

• Kühlmittelverbrauch (erhöht): 30 l/min bei 3,5 bar

• Geräuschpegel: 80 dB(A)

• Elektrisch:

  • Betriebsspannung: 400 V

  • Steuerspannung: DC 24 V

  • Anschlussleistung: 30 kVA

  • Nennstrom: 43 A

  • Frequenz: 50 Hz

  • Hauptsicherungen: 50 A

• Zustandsbeschreibung: Ein kleiner Stellantrieb, der zwischen den Getriebestufen schaltet, ist defekt; beide Getriebestufen sind funktionsfähig.

Zusätzliche Ausrüstung

• Späneförderer
