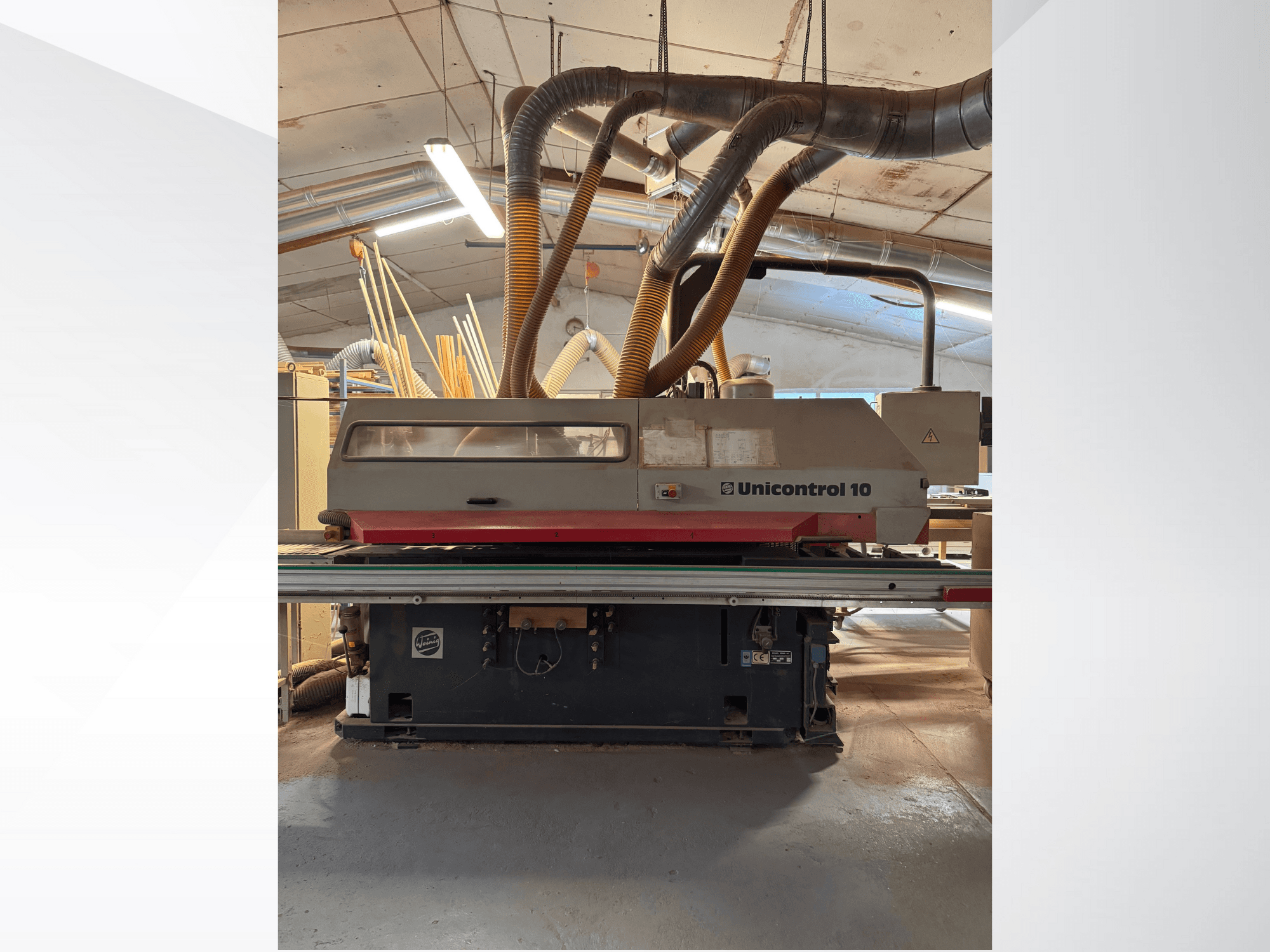

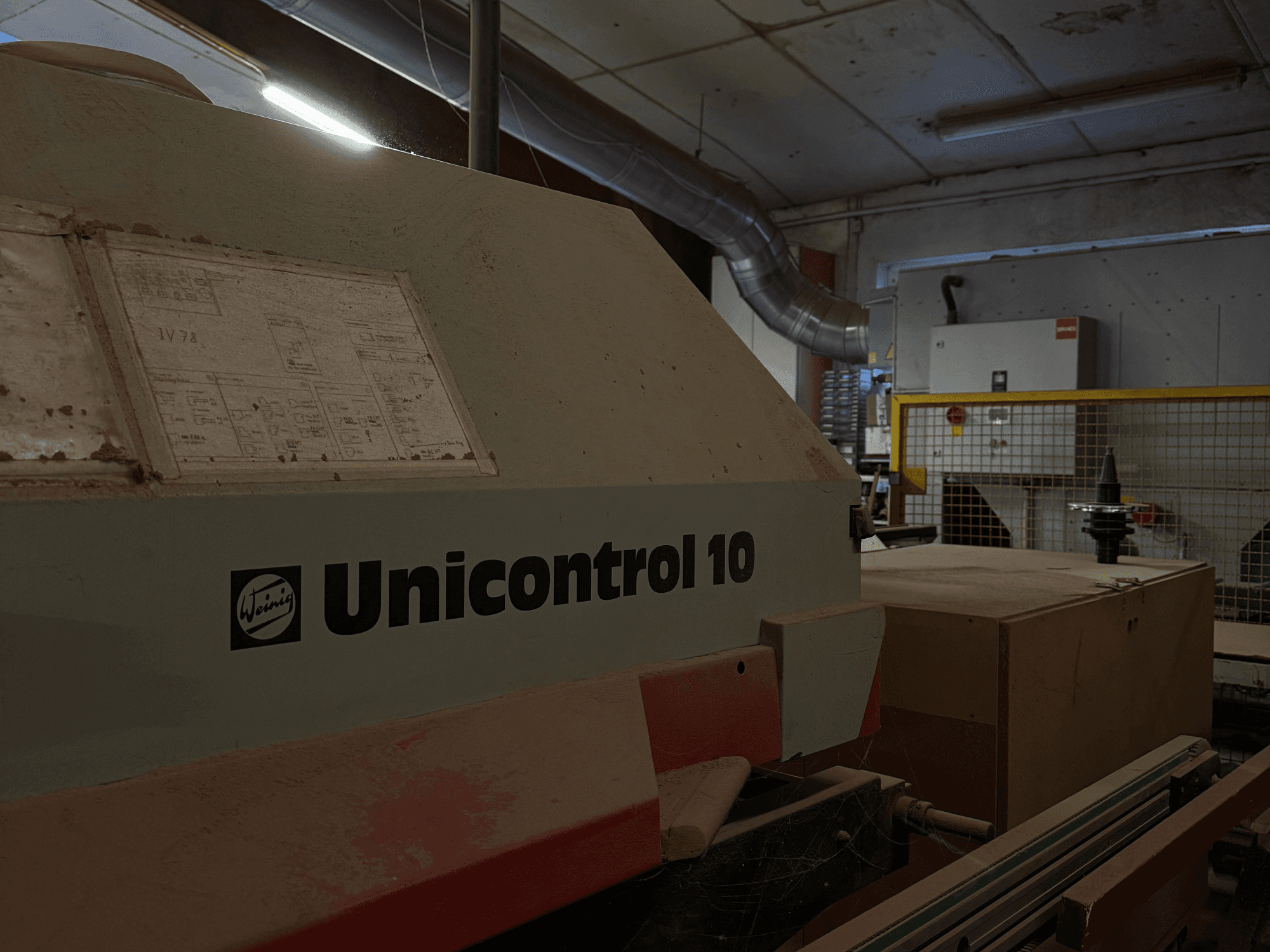

WEINIG / DIMTER - Weinig Unicontrol 10-5DE-MIL-WEI-1998-00001

• Fassungsvermögen

  • Arbeitsbreite: 40-220 mm

  • Arbeitshöhe (Längsbearbeitung): 40-100 mm

  • Arbeitshöhe (Querbearbeitung): 40-100 mm (Gegenholzhöhe 80 mm)

  • Werkstücklänge (längs): min. 220 mm + 2 x Zapfenlänge

  • Werkstücklänge (quer): min. 275 mm + 1 x Zapfenlänge bei 320 mm Werkzeugdurchmesser

• Vorschub (Querbearbeitung)

  • Motorleistung: 0,3 kW

  • Vorschubgeschwindigkeit: 3-25 m/min

  • Werkstückspannung: 2 Spannpratzen

  • Längenanschlag: mit Skala und Ableselupe für Rahmen- oder Flügelaußenmaße

  • Zählwerk: pneumatisch getaktet, 4 Positionen (nicht für Studiofenster), bis zu einer Holzhöhe von max. 80 mm

  • Doppelteilpaket: Einzel- oder Doppelteilzuführung, mit Quertrennung und Rückhaltesystem

    • 1. Stück (auf dem Anschlag liegend) Holzbreite: 55-90 mm

    • 2. Teil Holzbreite: 130 mm

• Vorschub (Längsbearbeitung)

  • Motorleistung: 2,2 kW

  • Vorschubgeschwindigkeit: 4-18 m/min (stufenlos regelbar über Frequenzumrichter)

  • Vorschubwalzen-Abstand: 100/120 mm

  • Vorschubwalzenbreite: 30/50 mm

  • Vorschubwalzen-Durchmesser: 95 mm

• Bearbeitende Aggregate

  • Ablängsäge

    • Motorleistung: 3 kW

    • Spindeldurchmesser: 40 mm

    • Spindeldrehzahl: 2800 U/min

    • Werkzeughub: max. 400 mm

    • Axialverstellung: pneumatisch gegen 4-fachen Revolver

  • 1. Spindel mit Zapfen und Schlitz

    • Motorleistung: 11 kW

    • Spindeldurchmesser: 50 mm

    • Spindeldrehzahl: 3250 U/min

    • Werkzeughub: max. 320 mm

    • Werkzeugspannlänge: 320 mm

    • Axialer Verstellbereich: 240 mm

    • Anzahl der Werkzeuge: 4 x 80 mm

    • Axialverstellung: hydraulisch

  • 1. Profilierspindel

    • Motorleistung: 11 kW

    • Spindeldurchmesser: 50 mm

    • Spindeldrehzahl: 6000 U/min

    • Werkzeugdurchmesser: max. 232 mm

    • Werkzeug-Nullpunkt-Schwenkkreis: 130-140 mm

    • Werkzeugspannlänge: 320 mm

    • Axialer/radialer Verstellbereich: 240/80 mm

    • Anzahl der Werkzeugpositionen: 4 x 80 mm

    • Axialverstellung: hydraulisch

  • 2. Profilierspindel

    • Motorleistung: 11 kW

    • Spindeldurchmesser: 50 mm

    • Spindeldrehzahl: 6000 U/min

    • Werkzeugdurchmesser: max. 232 mm

    • Werkzeug-Nullkreis: 130-140 mm

    • Werkzeugspannlänge: 320 mm

    • Axialer/radialer Verstellbereich: 240/80 mm

    • Anzahl der Werkzeugpositionen: 4 x 80 mm

    • Axialverstellung: hydraulisch

  • Mechanische Spindelbremsen

    • Für Profilierspindel(n)

    • Für Kappsäge und Profilier-/Sägeaggregate

  • Profilfräsaggregat (horizontal, oben; vor der letzten Profilierspindel)

    • Radial geschaltet: 2 Positionen

    • Axial geschaltet: 2 Positionen

    • Motorleistung: 3 kW

    • Spindeldurchmesser: 40 mm

    • Spindeldrehzahl: 5850 U/min

    • Werkzeughub: 130 mm

    • Werkzeugspannlänge: 40 mm

    • Axialer Verstellbereich: 52 mm

    • Radialer Verstellbereich: 125 mm

  • Profilfräseinheit (vertikal, rechts; am Ende der Maschine)

    • Radial indexiert: 2 Positionen

    • Axial getaktet: 2 Positionen

    • Motorleistung: 3 kW

    • Spindeldurchmesser: 40 mm

    • Spindeldrehzahl: 5850 U/min

    • Werkzeughub: 210 mm

    • Werkzeugspannlänge: 160 mm

    • Axialer Verstellbereich: 90 mm

    • Radialer Verstellbereich: 100 mm

  • Länge Zapfenschneid- und Schlitzspindel (640 mm Werkzeugspannlänge, statt 320 mm Spindel)

    • Motorleistung: 15 kW

    • Spindeldrehzahl: 2925 U/min

    • Anzahl der Werkzeugpositionen: 8 x 80 mm

    • Axialer Verstellbereich: 560 mm

Zusätzliche Ausstattung

• Laser-Führungslicht für Kappsäge zur Schnitterkennung

• Studio-Fenstereinrichtung

  • Schwenkbarer Längenanschlag +/- 60° mit elektronischer Digitalanzeige und pneumatischer Klemmung

  • Verschiebbare Gegenleiste

  • Spezialdruck für Schrägteilfertigung

  • Einschränkung: Holzstärke max. 120 mm

  • Bei -60°: Werkstückbreite max. 110 mm bei 80 mm Zapfenlänge, bzw. max. 150 mm mit Gegenprofilen

• Fräs-Paket

  • Synchronisationseinrichtung mit automatischem Eintauchen (an der 1. Profilspindel)

  • Auflageleiste mit Gleitband

  • Hoch/tief getaktete Vorschubwalze bis zur 2. Profilierspindel zur Verkürzung des Fräsweges

  • Softwareerweiterung mit 100 frei programmierbaren Frästypen

• Zwei axial getaktete Vorschubwalzen gegenüber den beiden Profilierspindeln zur Fertigung von schmalen, kurzen Teilen

• Sprossenführung

  • Automatisch getaktete Führungsleiste im Anschlag zur Sprossenfertigung

  • Sprossenauflageleiste von oben im Bereich des vertikal-rechten Profilfräsaggregats am Ende der Maschine

• Elektronische Höhenverstellung für den Vorschub mit elektronischer Digitalanzeige

• Automatisches Wendesystem für Ein-Mann-Bedienung, inklusive Transportband
