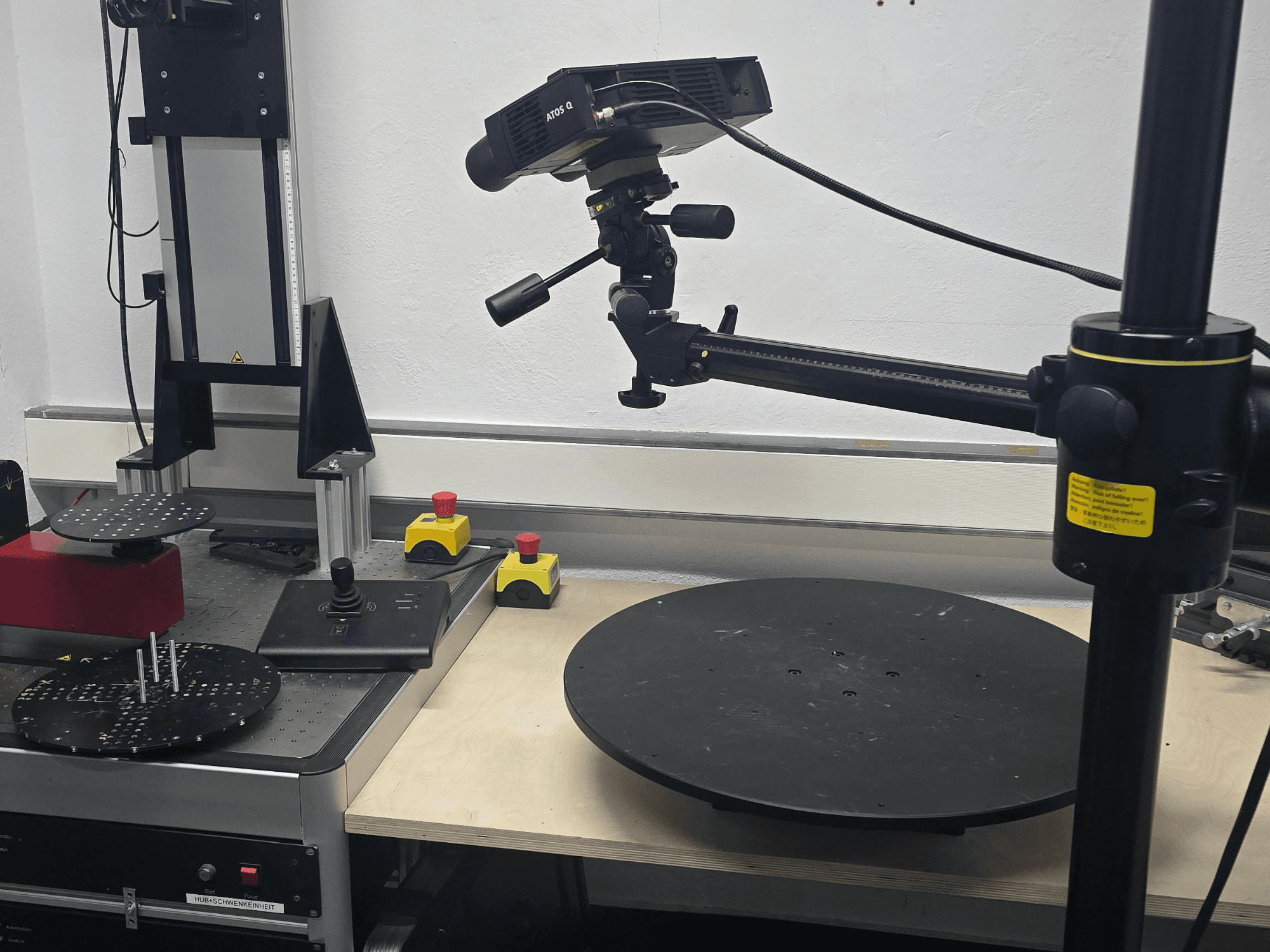

ZEISS - ATOS Q 12MDE-MEA-ZEI-2022-00002

- Kameraauflösung: 2 x 12-Megapixel-CMOS-Kameras (4112 x 3008 Pixel)

- Betriebs-/Betriebsstunden: 1.529 h (Gesamtbetriebszeit / Überholungszeit)

- Messvolumina (MV) und technische Daten:

* MV50: 50 × 35 × 20 mm; Punktabstand (12M): 0,012 mm; Messabstand: 490 mm; Brennweite des Kameraobjektivs: 90 mm; Brennweite des Projektorobjektivs: 60 mm; Referenzpunkte: Ø 0,4 mm; Kalibrierungsobjekt: CP40/MV60

* MV100: 100 x 70 x 60 mm; Punktabstand (12M): 0,029 mm; Messabstand: 490 mm; Brennweite des Kameraobjektivs: 50 mm; Brennweite des Projektorobjektivs: 27 mm; Referenzpunkte: Ø 0,8 mm; Kalibrierobjekt: CP40/MV100

* MV170: 170 × 130 × 130 mm; Punktabstand (12M): 0,044 mm; Messabstand: 490 mm; Brennweite des Kameraobjektivs: 35 mm; Brennweite des Projektorobjektivs: 20 mm; Referenzpunkte: Ø 0,8 mm; Kalibrierobjekt: CP40/MV170

* MV270: 270 x 200 x 200 mm; Punktabstand (12M): 0,064 mm; Messabstand: 490 mm; Brennweite des Kameraobjektivs: 25 mm; Brennweite des Projektorobjektivs: 14 mm; Referenzpunkte: Ø 1,5 mm; Kalibrierobjekt: CP40/MV320

* MV350: 350 x 260 x 260 mm; Punktabstand (12M): 0,091 mm; Messabstand: 490 mm; Brennweite des Kameraobjektivs: 16 mm; Brennweite des Projektorobjektivs: 10 mm; Referenzpunkte: Ø 1,5 mm; Kalibrierobjekt: CP40/MV320

* MV500: 500 × 370 × 320 mm; Punktabstand (12M): 0,124 mm; Messabstand: 490 mm; Brennweite des Kameraobjektivs: 12 mm; Brennweite des Projektorobjektivs: 6 mm; Referenzpunkte: Ø 3,0 mm; Kalibrierungsobjekt: CP40/MV560

- Aktuelle Betriebstemperaturen des Systems (Statusbildschirm):

* temp0 Monoboard: 44,0 °C

* temp1 Holz: 25,5 °C

* temp2 Luft: 21,7 °C

* temp3 LED: 36,0 °C

* temp4 Rahmen-P: 27,8 °C

* temp5 DMD-P: 29,4 °C

* temp6 Linse: 29,7 °C

- Lüfterdrehzahlen: Elektronischer Lüfter: 4237 U/min; Lampenlüfter: 4359 U/min

- Systemausrichtung: Neigung: 14,9°; Rollwinkel: -3,7°

- Tragfähigkeit des Drehtisches: max. 150 kg (oder max. 40 kg, je nach Konfiguration)

- Tragfähigkeit der Neige- und Schwenkeinheit: max. 5 kg

- Spezifikationen des mobilen Laptops (Dell Precision 7760): 17"-Display, 64-Bit-Intel-Octa-Core-CPU mit 2,6 GHz, 64 GB RAM, NVIDIA Quadro OpenGL-Grafikkarte, 1 TB SSD, E/A: WLAN, LAN, 3x USB 3.2 / Thunderbolt 4

- Im Lieferumfang enthaltenes Zubehör und Ausrüstung: Stativ, 4 Messfelder (MV50, MV100, MV270, MV500) mit Kalibrierplatten, Dreh-/Schwenkeinheit mit Hubvorrichtung, Drehtisch mit 19-Zoll-Steuereinheit, mobiler Controller, Konverterbox mit Bildverarbeitungskarte (Glasfaser auf Thunderbolt 3), Transportkoffer, Netzteil, Dongle-basierte Softwarelizenz
