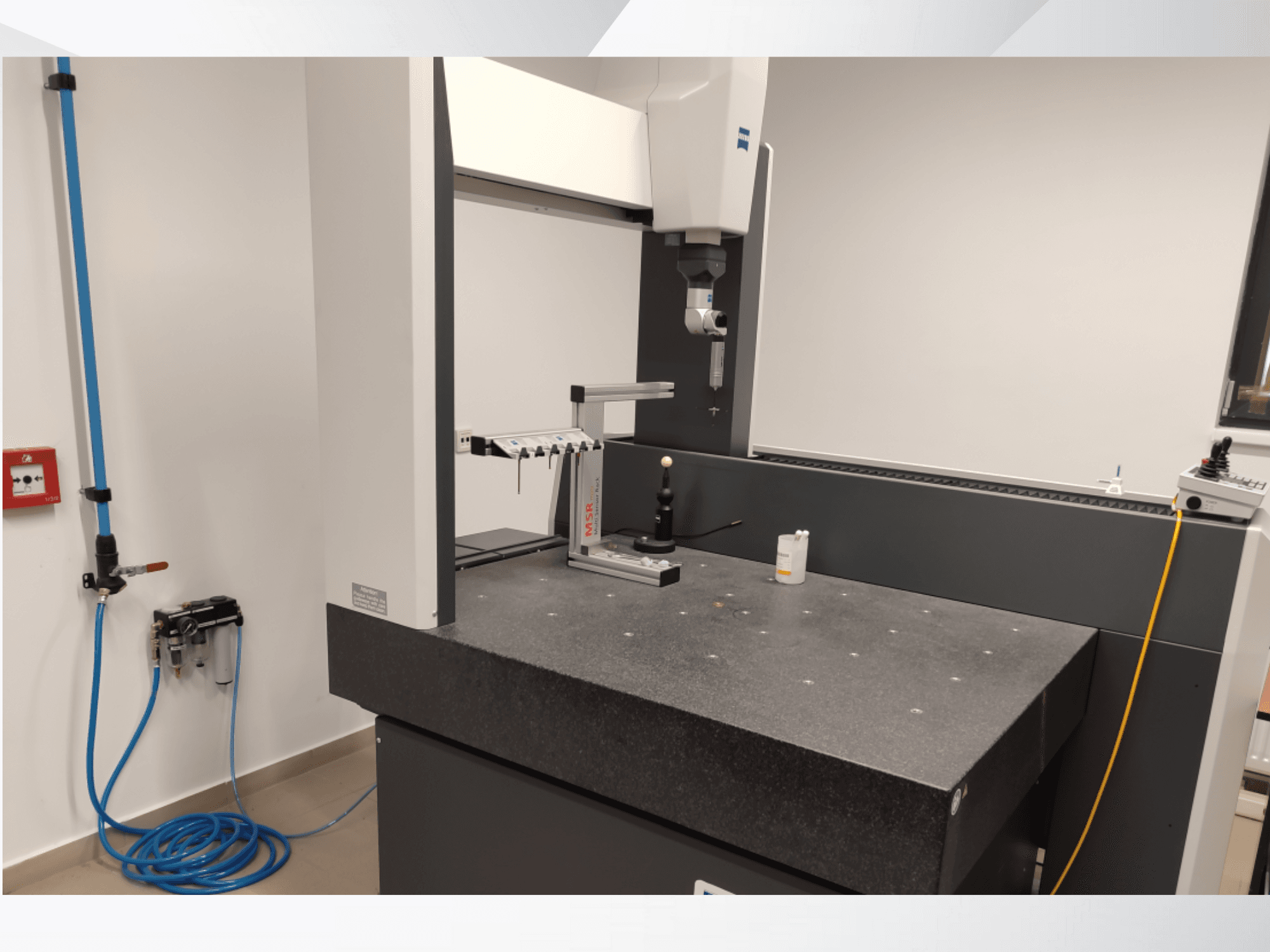

ZEISS - Contura 7/10/6 RDSRO-MEA-ZEI-2019-00001

Zusätzliche Informationen

• Maximale Werkstückgröße: ca. 1344 x 910 x 716 mm

• Maximales Werkstückgewicht: 730 kg

• Tischhöhe: 850 mm

• Ausgestattet mit Vibrationsdämpfungssystem

• Sensorisches System:

• Schwenkbarer Kopf: Neigung ±180°, Drehung in 2,5°-Schritten

• Abtastgeschwindigkeit: bis zu 150 Punkte/Sekunde

• Max. Taststiftlänge: 150 mm

• Max. Gewicht des Tastereinsatzes: 15 g

• Min. Durchmesser der Tastereinsatzspitze: 0,3 mm

• Genauigkeit (gemäß ISO-Norm 10360):

• Längenmessfehler (E₀): 1,7 + L/350 µm (bei 18-22°C)

• Abtastfehler (THP): 2,7 µm

• Formmessfehler (RONt): 1,7 µm

• Reproduzierbarkeit (R₀): 1,2 µm

• Steuerung: ZEISS C99L

• Software: ZEISS CALYPSO, ZEISS GEAR PRO, ZEISS HOLOS

• Steuerungsmodus: Motorisiert / CNC

• Schnittstelle: Ethernet, USB

• Leistung:

• Antriebssystem: Motorisierte CNC

• Verfahrgeschwindigkeit (Achsen): 0-70 mm/s

• Max. Vektorgeschwindigkeit: 465 mm/s

• Max. Beschleunigung: 1,85 m/s²

• Abtastgeschwindigkeit: bis zu 125 mm/s

• Hilfsmittel:

• Spannungsversorgung: 100-240V AC (±10%), 50-60 Hz

• Max. Leistungsaufnahme: 800 VA

• Typischer Stromverbrauch: 200 W

• Druckluft: 6-8 bar, vorgereinigt, trocken (ISO 8573-1 Klasse 4)

• Luftverbrauch: max. 120 Nl/min

• Umgebungsbedingungen:

• Betriebstemperatur: 18°C-22°C

• Relative Luftfeuchtigkeit: 30-60% (nicht kondensierend)

• Konformität & Zertifizierungen:

• Entspricht der EG-Maschinenrichtlinie 2006/42/EG

• EMV-Richtlinie 2014/30/EU

• Qualitätsmanagement: ISO 9001:2008

• Umweltmanagement: ISO 14001:2004

• Akkreditiert: ISO/IEC 17025:2005
