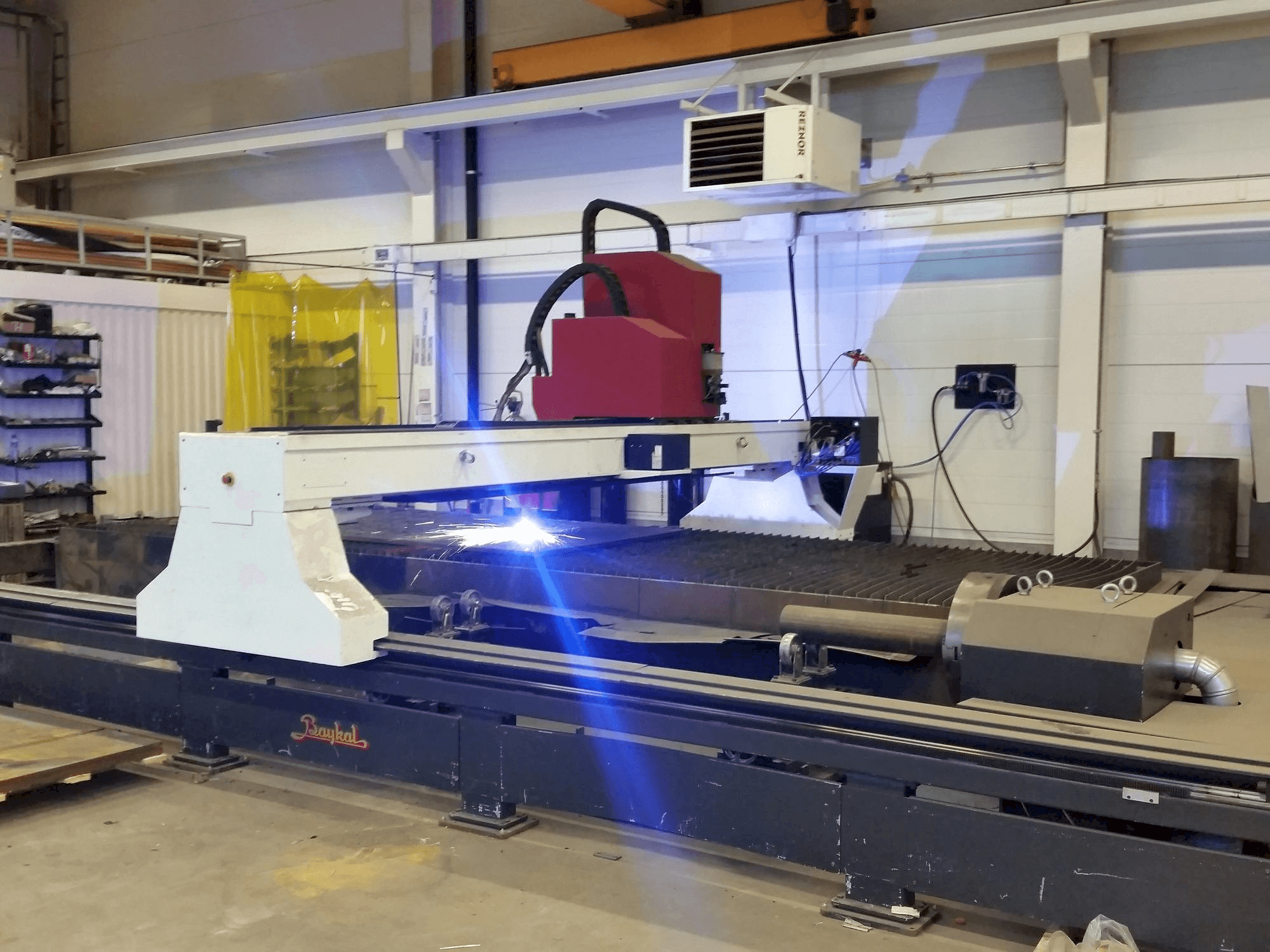

Baykal - BPL-H 2006 HPR 260XDNO-PLA-BAY-2015-00001

Maschinenvorteile

Qualitative Maschinenvorteile

• Der schneidetisch ist unabhängig vom querträger und dem maschinenrahmen konstruiert, um eine genaue positionierung unter jedem gewicht auf dem tisch zu erreichen.
• Der schneidkopf verfügt über sensoren für die automatische einstellung der schnitthöhe des schneidkopfes.
• Kollisionsschutz am plasmaschneidkopf, die maschine wird mit elektrischer ausrüstung für: 400v
• Geteilter schneidtisch mit integrierter automatischer absaugung, absaugklappen, die sich auf der arbeitsfläche öffnen, um die absaugung zu verbessern, plasmaschneidkopf: einschließlich kabelzugkette
• "high-definition-typ plasma-versorgungseinheit, programmier-software für die verschachtelung/optimierung von teilen über pc, regler: einzelausgang
• Manuelle/automatische gaskonsole zur auswahl von plasma- und zusatzgasen, hochleistungs-luftfiltereinheit zur staub- und rauchabscheidung (optional), schlauchpaket : schlauchpaket für schneidquelle, gasversorgung : schlauchpaket für gasversorgung
• Ein satz verschleißteile (düsen, elektroden, düsenhalter, verteiler usw. ), positioniergeschwindigkeit: bis zu 20 000 mm/min
• Arbeitstemperatur : zwischen -10° c bis +30° c, absaugung : cnc-gesteuert mit pneumatischen klappen, motorische achsen : links und rechts zwei bürstenlose ac-servomotoren, querachse y : beidseitig über zahnstangenantrieb, motor x-achse : bürstenloser ac-servomotor, querachse x : über zahnstangen- und getriebeantrieb
• Betrieb y-achse : beidseitiger, zweiseitiger längsbetrieb, betrieb x-achse : beidseitiger querbetrieb, führung y-achse : linearführungen, führung x-achse : linearführung, führung x-achse : linearführung
• Plasmaquelle : hypertherm hydefinition plasma hpr260xd mit, auto-gas-konsole, steuerung : technos pc12 ( made in usa ) windows based, softwarepaket : lantek nesting software for pc ( lantek expert ii )

Technische Maschinenvorteile

• Funktion zum schneiden von rohren Ø50-600mm
• Schräger kopf
• 6-fache bohr- und gewindeeinheit, bohrer max. Ø20mm, gewinde max. Ø16mm
• Stationäres bedienfeld anstelle des bedienfelds am schneidausleger, das sich von vorne gesehen auf der linken seite der maschine befindet.
• Schnittbreite : 2200mm
• Schnittlänge : 6400mm
• Beidseitig synchronisierter servoantrieb auf der y-achse = längsbewegung des schneidkopfes
• Einzelner synchronisierter servoantrieb auf der x-achse = querbewegung des schneidkopfes
• Motoren mit ac-servoantrieb (bürstenlos)
• Schnelle positioniergeschwindigkeit 20 m/min. Mit ± 0,05 mm positioniergenauigkeit
