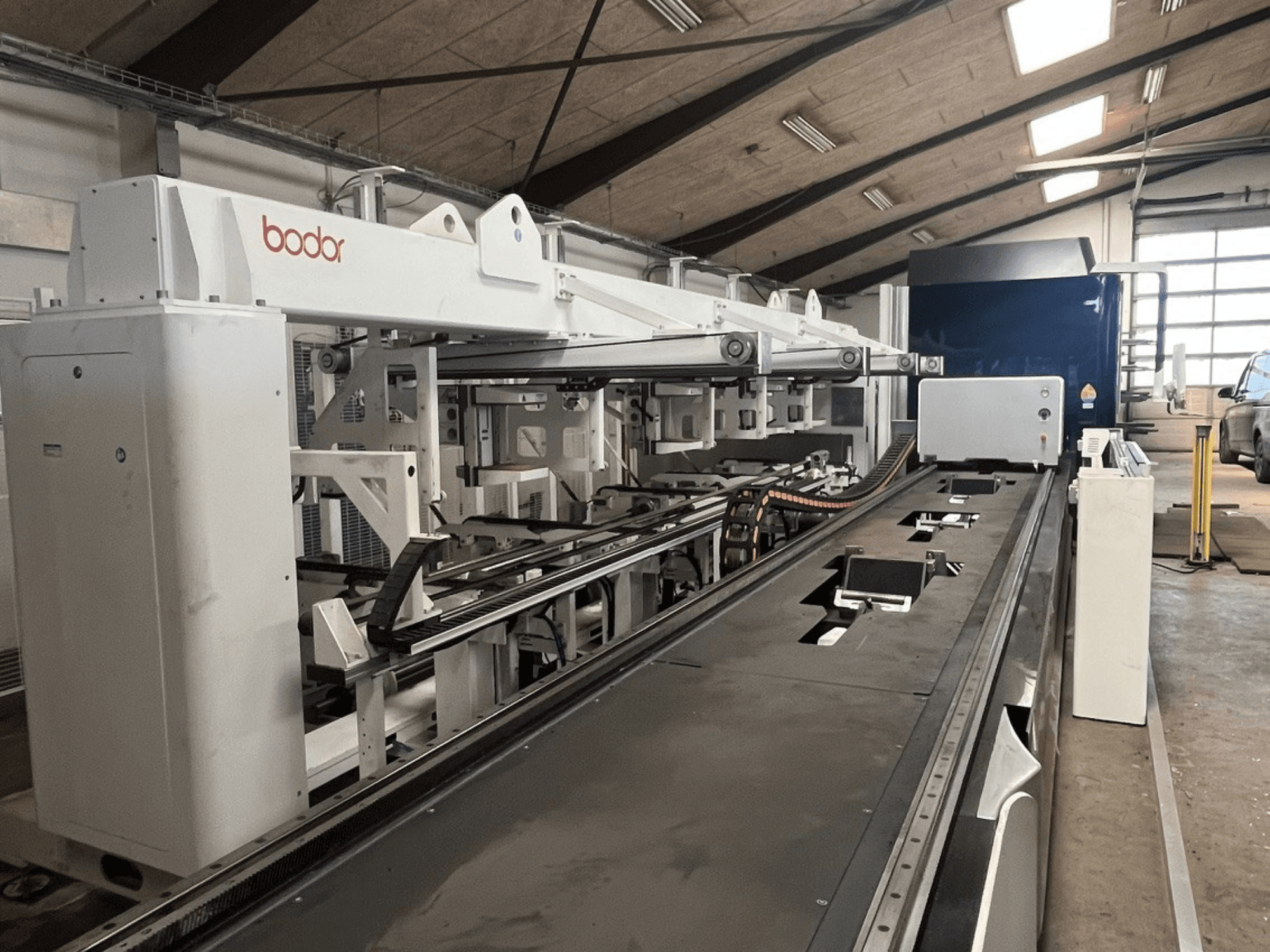

Bodor - T2-65-3000WDK-CUT-BOD-2024-00001

Modell T230

Rohrgrößenbereich Rundrohr: φ8–φ230 mm

Vierkantrohre: □8–□230 mm

Rechteckrohre: 230 mm ≥ Seitenlänge ≥ 8 mm

I-Träger: 10#–14#

Anforderungen an Rohre

Durchmesser < φ50 mm

Wandstärke der Rohre ≥ 1,2 mm;

Durchmesser ≥ φ50 mm

Wandstärke ≥ 2,5 % des Rohrdurchmessers

Maximale Belastung des pneumatischen Spannfutters: 300 kg, 46 kg/m

Maximale bearbeitbare Rohrlänge 6500 mm

Maximale Entladelänge 4500 mm

Kürzeste Restlänge: 80 mm

Laserleistung / Marke: 3000 W, Bodor

Positioniergenauigkeit 0,05 mm

Repositioniergenauigkeit 0,03 mm

Max. Beschleunigung 1,5 G

Gesamtabmessungen der Maschine

12.650 mm × 2.350 mm × 2.500 mm

Gesamtgewicht 5060 kg
