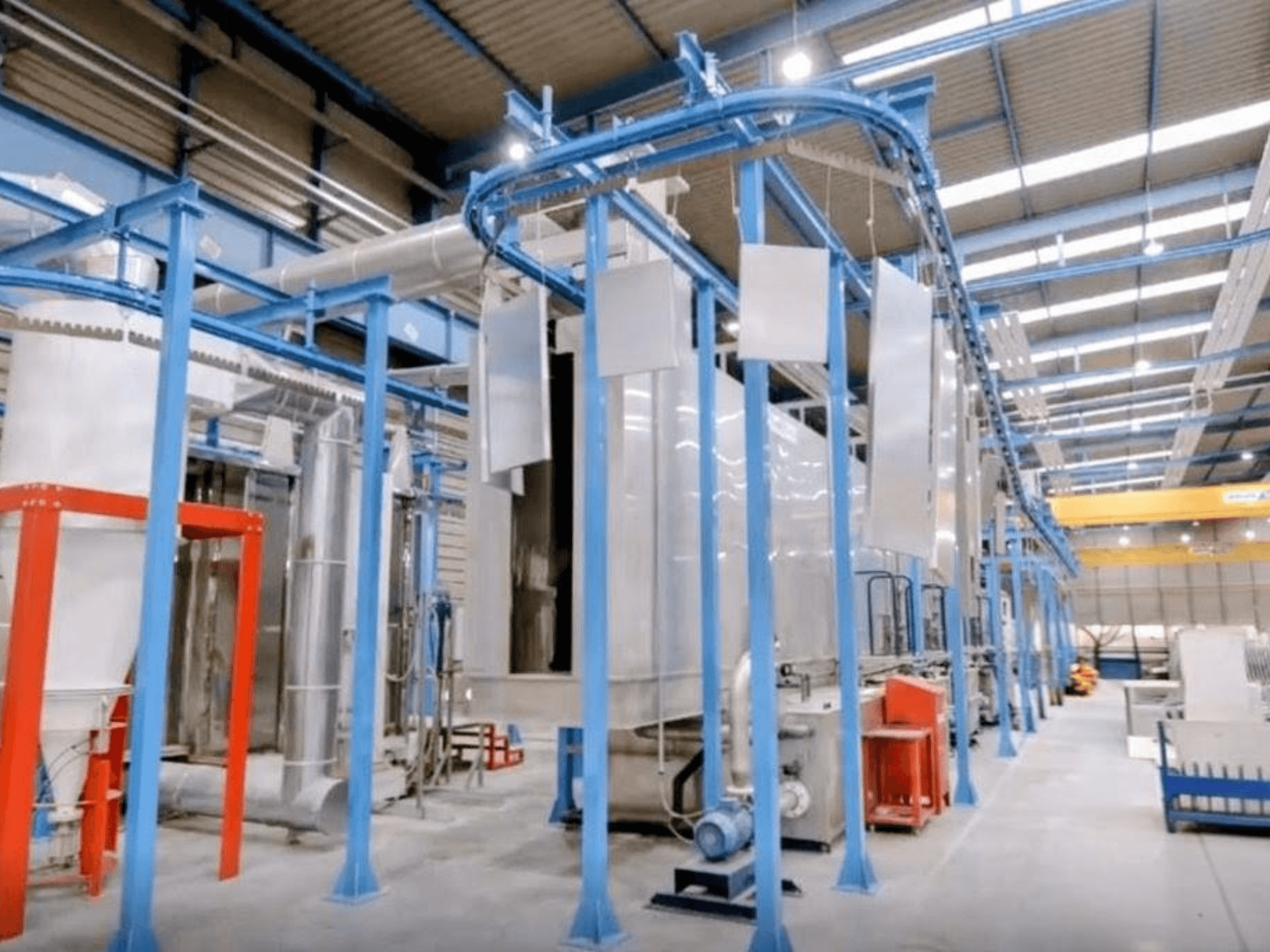

CABYCAL - lppES-OTH-CAB-2018-00001

• Förderband

  • Typ: Hängebahn (frequenzumrichtergesteuert)

  • Geschwindigkeitsbereich: 0,75 bis 1,2 m/min (Auslegungsgeschwindigkeit 0,75 m/min)

• Hin- und Herbewegung (Anwendungsachse)

  • Max. vertikaler Hub: 2.200 mm (einstellbar)

  • Vertikale Geschwindigkeit: 0,14 bis 0,6 m/s (einstellbar)

  • Positionierbewegung: Manuelle Einstellung

• Werkstückkapazität

  • Werkstückmaterial: Metall

  • Max. Werkstückabmessungen (L x B x H): 1.000 x 100 x 2.000 mm

  • Durchlass (B x H): 300 x 2.200 mm

  • Maximale Traglast: 35 kg pro 800-mm-Hängegestell

  • Produktionskapazität: 56 Gestelle/Stunde bei 0,75 m/min; 90 Gestelle/Stunde bei 1,2 m/min

• Pulverbeschichtungsanlage

  • Marke/Modell: Nordson Encore LT

  • Hubvorrichtungen: 2 elektronische Hubvorrichtungen

  • Automatische Pulverspritzpistolen: 4 automatische Pulverspritzpistolen mit individuellen Steuermodulen

  • Pulverkabine und Rückgewinnung: Kabine mit Rückgewinnungszyklon und Absolutfilter mit automatischer Impulsreinigung

  • Luftgeschwindigkeit an den Öffnungen: ca. 0,5 m/s

• Anlagenkomponenten und thermische Ausrüstung

  • Vorbehandlungstunnel: 5-stufiger Reinigungstunnel mit chemischen Bädern, Absaugventilator, Vorlauf-Magnetventile

  • Trocknungsofen: Gasbefeuert, interner Wärmetauscher, 2x Umluftventilatoren, 2x Luftvorhangventilatoren

  • Aushärtungs- (Polymerisations-) Ofen: Gasbefeuert, interner Wärmetauscher, 2x Umluftventilatoren, 1x Luftvorhangventilator, 1x Abluftventilator oben

  • Ofenbrenner: BALTUR (Code 17080010 / BTG 15 5060HZ)

  • Maximale Betriebstemperatur: 180 °C

• Versorgungsanschlüsse und technische Anforderungen

  • Stromanschluss: 400 VAC, 3-phasig + Neutralleiter + Erdung, 50 Hz

  • Gesamtleistungsbedarf: 90 kW (ca. 80 kW Netzbedarf)

  • Stromverbrauch: ~80 % (ohne Beschichtungskabine)

  • Heizbrennstoff: Erdgas

  • Wärmeleistung: insgesamt 520 kW (650 kW installierte Leistung / ca. 420 kW Verbrauch mit Wärmerückgewinnung)

  • Druckluft: Saubere, trockene Luft bei 6–8 bar (2x 1/2"-Anschlüsse + 1x 1"-Anschluss für die Applikation)

  • Umkehrosmosewasser: 1-Punkt-Verteilung (TTS) bei 2–3 bar; ca. 600 l/h über 2"-Zulauf

  • Gebäudevoraussetzungen: 4–5 Dachdurchführungen für Abluftkamine; Abwassersammelwanne/-grube für die Vorbehandlungsableitung empfohlen

Zusatzausstattung

• 1x Manuelle Pulverpistole mit integrierter Gestellsteuerung

• 1x Komplette Siebeinheit mit 10 m Zuführschlauch

• 1x 36-kg-Pulverbehälter

• 1x Rückgewinnungs-Venturi-Pumpe
