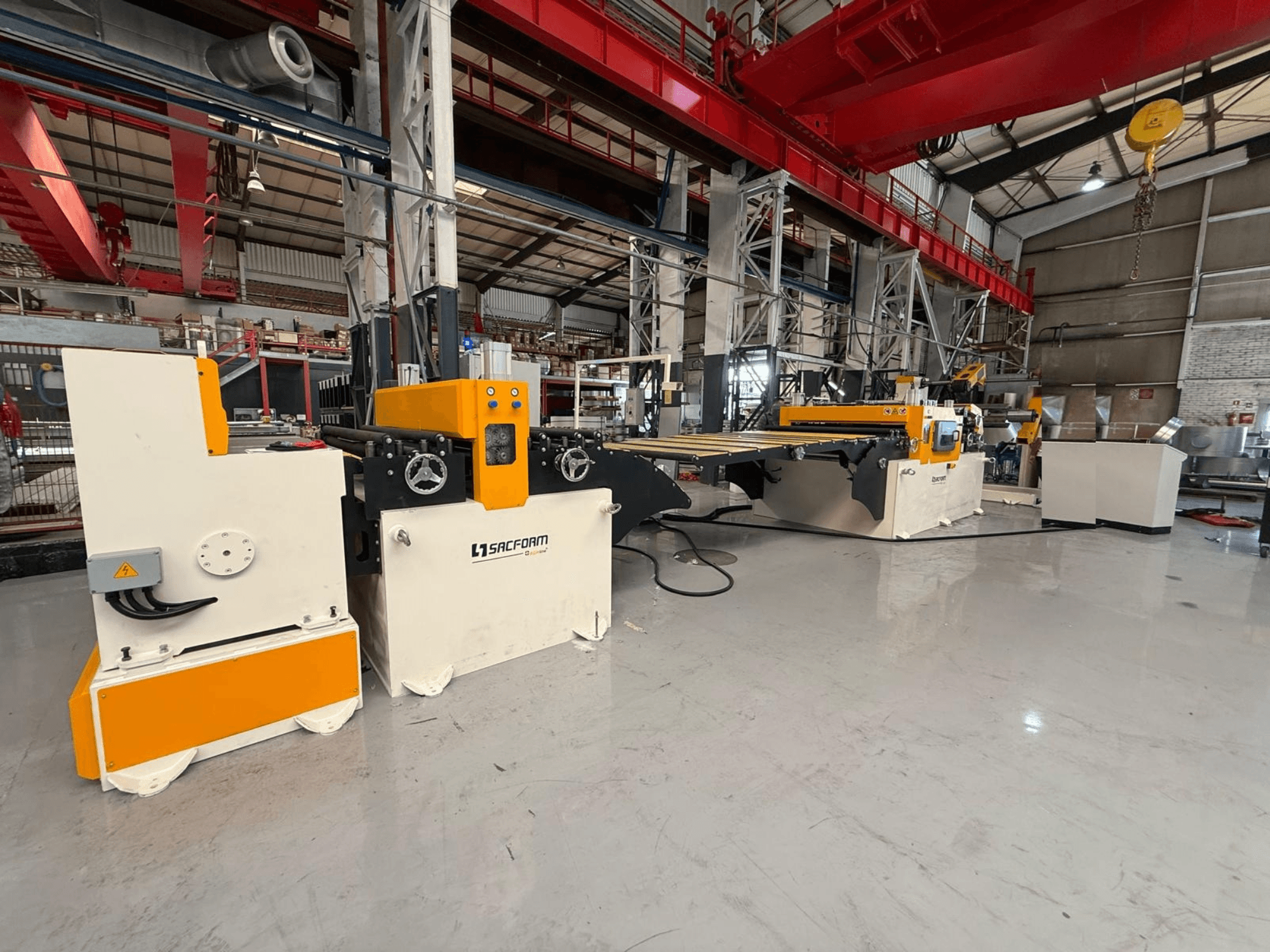

SACFORM - CRL1503-6PL-OTH-SAC-2025-00001

• Kapazität: 1500 mm Breite x 1–3 mm Dicke (AL/MS), bis zu 1,5 mm (SS), 6-Tonnen-Coils

• Werkstoffe: Aluminium (AL), Baustahl (MS), Edelstahl (SS)

• Abmessungen der fertigen Bleche: Breite 500–1500 mm; Länge 500–4000 mm

• Coil-Spezifikationen: Innendurchmesser 490/610 mm; Außendurchmesser max. 1.400 mm; Gewicht max. 6.000 kg

• Liniengeschwindigkeit: 30 m/min freie Arbeitsgeschwindigkeit (Start-Stopp-Schere verlängert den Schnittvorgang um ca. 2,5 s pro Schnitt)

• Bedienpersonal: 1

• Stromversorgung und Medien:

  • Elektrik: 380 V, 3-phasig, 50 Hz; Hilfsstrom 220 V, 50 Hz; 24 V Gleichstrom für Magnetventile

  • Installierte Leistung 32 kW; typischer Betriebsverbrauch 13 kW

  • Druckluft: 6 bar

  • Hydraulik: Betriebsdruck 120 bar; Hauptdruck 220 bar; 2 Hydraulikaggregate, je 40 l

• Steuerung und Elektronik: Siemens-SPS; Elektronik und Bedienfeld von Siemens/Rexroth; 7-Zoll-Touchscreen; Fernwartungsfähigkeit

Anlagenkonfiguration (enthaltene Module und wesentliche Spezifikationen)

• Hydraulischer Coil-Ladewagen:

  • Tragkraft 6.000 kg (Einzelcoil), max. Breite 1.500 mm, max. Außendurchmesser 1.400 mm

  • V-förmiges Bett, hydraulischer Querverschub und Hub (300 mm Hub), Bedienfeldsteuerung

• Hydraulischer Ein-Dorn-Abwickler:

  • Tragkraft 6.000 kg; max. Bandbreite 1.500 mm; Innendurchmesser 490–610 mm; Außendurchmesser 1.400 mm

  • Hydraulischer Abwickeldorn mit konischer Ausdehnung; motorisierte Trommel mit Untersetzungsgetriebe, einstellbare Drehzahl

  • Oberer Druck-/Sicherheitsarm; Lasersensor für kontrolliertes Abwickeln und automatischen Stopp

• Automatische Einlauf-/Einführplattform mit servogesteuertem Biegearm:

  • Automatisches Einfädeln der Coils und Weiterleitung zur Richtmaschine

  • Biegearm: 2 Rollen Ø 110 mm, servogesteuert; 2 Kolben

  • Plattformbewegung: hydraulisch auf/ab und vor/zurück; automatisch, kein manuelles Einfädeln

• Richtanlage:

  • Geschwindigkeit bis zu 30 m/min; Arbeitsbreite 500–1500 mm

  • Insgesamt 11 Walzen: 7 Richtwalzen, 2 Zuführwalzen, 2 Klemmwalzen (alle Ø 110 mm)

  • Motorische Richtverstellung; hydraulisch öffenbare Walzengruppe

  • Pneumatischer Walzendruck; spielarme Getriebegruppe; Getriebematerial 8620

  • Vertikale Lagerführungen; 2 Führungseinheiten; Breitenverstellung über Getriebe

  • Inklusive PVC-Beschichtungsfunktion

• Servo-Zuführung:

  • Geschwindigkeit bis zu 30 m/min; maximale Breite 1500 mm; Dicke 1–3 mm

  • 2 Servowalzen (oben/unten) Ø 110 mm; Walzenwerkstoff 4140

  • Encoder-gesteuerte Längsschnittsteuerung; pneumatischer Druck; spielarme Getriebe

  • Führung: beidseitige Seitenführungen, horizontale Führungsrollen, zahnradgetriebene Breitenverstellung, Ausrichtung nach rechts/links bis 90°

  • Servosteuerung: automatischer Vorschubzyklus, programmierbare Geschwindigkeit, programmierbare Schnittlänge und Stückzahl, Speicher für 250 Programme und bis zu 50 Längen, 7-Zoll-Touchscreen, 8 externe Ausgänge

• Start-Stopp-Guillotine-Schere:

  • Schnittkapazität 1–3 mm; Breite 1500 mm

  • Klingenmaterial 2379; Klingen aus hochkohlenstoffhaltigem Stahl mit hohem Chromgehalt; 2 Schneidkanten oben, 4 Schneidkanten unten

  • Einstellbarer Messerspalt; mechanische Blechklemmung

  • Zykluszeitverlust ca. 2,5 s pro Schnitt; Teflon-Gleitführungen am Schneidbalken

• Hydraulik- und Pneumatikmarken: Bosch Rexroth/Bucher-Hydraulikventile; Festo/Pemaks-Pneumatik; Motoren von Gamak/Yilmaz

• Elektrik/Automatisierung: Siemens-SPS; Siemens/Rexroth-Komponenten; Schaltschrank und Automatisierungssystem

Hinweise

• Die Kapazität für Edelstahl ist auf eine maximale Dicke von 1,5 mm begrenzt.

• Die angegebene Geschwindigkeit von 30 m/min ist die freie Liniengeschwindigkeit; der tatsächliche Durchsatz hängt vom Start-Stopp-Schneidezyklus ab (~2,5 s pro Schnitt).
