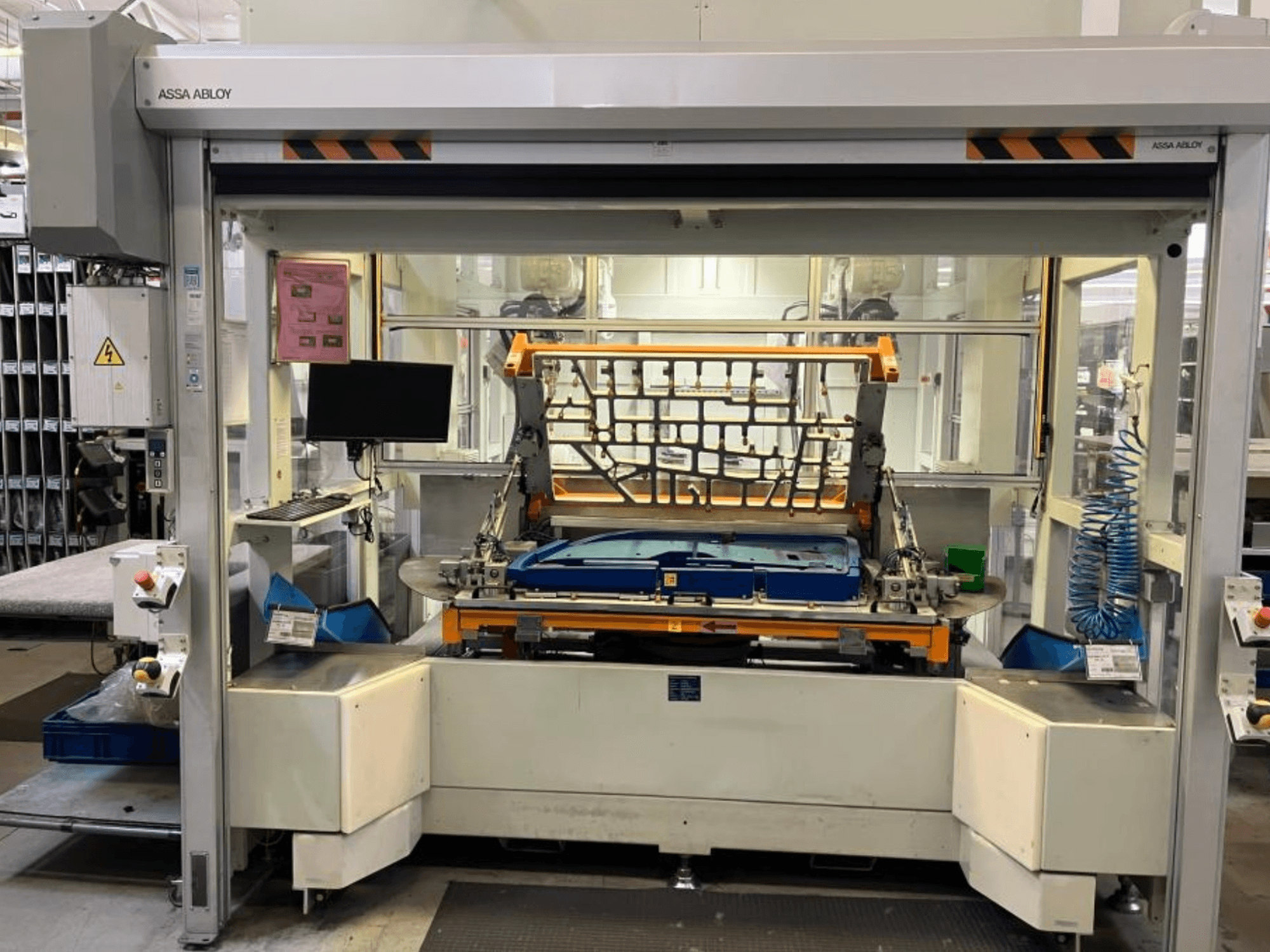

Dieses Ultraschallschweißsystem wurde im Jahr 2020 hergestellt. Es verfügt über eine Siemens-Steuerung und umfasst zwei ABB IRB 2600-Roboter mit einer Tragkraft von jeweils 20 kg. Die Maschine hat eine Zykluszeit von 262 Sekunden. Wenn Sie auf der Suche nach hochwertigen Ultraschallschweißlösungen sind, sollten Sie den von uns zum Verkauf angebotenen AUDI TSV D5 TÜR-Roboterarm in Betracht ziehen. Kontaktieren Sie uns für weitere Informationen.
Übersicht
- Hersteller: CHANGO
- jahr: 2020
- MODELL: AUDI TSV D5 TÜR
- Produktionsstunden: 200
- anwendungstyp: Robotik
- Standort: Deutschland
- maschinentyp: Roboterarm
- Verfügbar ab: 19/10/2026
- Marke Steuergerät: SIEMENS
Technische Daten - CHANGO AUDI TSV D5 TÜR
Steuerung
- Steuerungshersteller: SIEMENS
- Steuerungsmodell: S7-300 / S7-1500 PLC
Maße
- Maschinenhöhe: 2600 mm
- Maschinenlänge: 4800 mm
- Maschinengewicht: 5500 kg
- Maschinenbreite: 2900 mm
Bewegung
- Anzahl der Achsen: 6
Technische Spezifikation
- Max. Handhabungsgewicht: 20 kg
- Max. Reichweite: 1650 mm
Zusätzliche Informationen
CHANGO-Maschine
Ultraschallschweißsystem
Marke der Steuerung: Siemens
Modell der Steuerung: S7-300 / S7-1500 SPS
Anzahl der Roboter: 2
Be- und Entladehöhe: 900 mm
Zykluszeit: 262 s (ohne Be- und Entladen)
Gewünschte Taktzeit: 350 s
Drehung des Drehtellers: 180°
Anzahl der Schweißpunkte: 85
Oberflächen-Schweißpunkte: 10
Stiftbefestigungspunkte: 71
Rippen-Heftpunkte: 4
Sonotroden pro Roboter: 3
Wechselzeit der Sonotrode: 10 s
Schweißzeit pro Punkt: 5 s
Marke des Ultraschallgenerators: Herrmann
Leistung des Generators: 1 kW
Ultraschallfrequenz: 35 kHz
Frequenz des Wandlers: 35 kHz
Einschließlich Roboter
Hersteller: ABB
Modell: IRB 2600-20/1,65
Anzahl: 2
Tragkraft: 20 kg
Anzahl der Achsen: 6 (pro Roboter)
Max. Reichweite: 1650 mm
Robotergewicht: 272 kg
Steuerung für Roboter: ABB-Robotersteuerung
Zusatzausstattung
Drehtisch
2 Spannvorrichtungen (PU + Messingeinsätze)
Herrmann-Ultraschallgeneratoren (2x)
Herrmann-Wandler (6x)
Interne Sonotrodenkühlung
Schnellwechselvorrichtung
Pneumatikkomponenten (Festo)
Linearführungen (ABBA / HIWIN)
Elektrische Komponenten von Omron / Schneider
Elektrischer Schaltschrank
Siemens TP1200 Touchpanel
Abgasanlage
Elektrischer Rollladen
Sicherheitslichtschranke (SICK / Leuze)
Pilz-Sicherheitsschalter
Pneumatikzylinder
Wegsensoren
Manometer
Wartungsklappe
Maschinenrahmen
Verstellbare Fußstützen
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
